Описание
Учебно-демонстрационный генератор сигналов звуковой и ультразвуковой частоты разработан для комплексного технического оснащения школьных кабинетов физики (разделы «Электродинамика», «Колебания и волны», «Акустика»), лабораторий радиоэлектроники и профильных практикумов. Прибор предназначен для формирования электрических сигналов различной формы (синусоидальной, прямоугольной и пилообразной) в диапазоне от 0,1 Гц до 100 кГц. Генератор позволяет проводить лабораторные исследования характеристик электрических и акустических цепей, изучать явления резонанса, настраивать усилители, а также визуализировать форму сигналов на экране осциллографа и проверять работоспособность звукового оборудования.Технические характеристики
Тип учебного оборудования: демонстрационно-лабораторный прибор по физике и радиоэлектронике.
Диапазон генерируемых частот: 0,1 Гц – 100 кГц.
Формы выходного сигнала: синусоидальная, прямоугольная (меандр), пилообразный импульс.
Индикация: трехразрядный цифровой дисплей (отображение частоты в кГц), светодиодные индикаторы формы сигнала.
Органы управления: кнопки независимой регулировки частоты и напряжения («+» и «−»), переключатель выборки формы сигнала.
Интерфейсы и разъемы: выходной разъем для подключения нагрузки и осциллографа, клеммы питания 12 В.
Материал корпуса: ударопрочный пластик.
Напряжение питания: 12 В (от сетевого адаптера).
Габаритные размеры генератора (ДхШхВ): 125x125x30 мм.
Габаритные размеры упаковки (ДхШхВ): 200x130x60 мм.
Вес прибора в упаковке: 0,3 кг.
Особенности конструкции и функциональности
- Широкий диапазон и универсальность форм: прибор генерирует синусоидальные, прямоугольные и пилообразные импульсы в диапазоне от 0,1 Гц до 100 кГц, что позволяет охватить весь спектр учебных опытов — от низкой акустической частоты до процессов в радиоэлектронных схемах.
- Наглядная цифровая индикация: трехразрядный дисплей и светодиодная группа четко отображают установленную частоту и активный тип волны, обеспечивая высокую точность настройки и визуальный контроль.
- Компактность и ударопрочность: легкий пластиковый корпус эргономичной формы (125х125х30 мм) устойчив к падениям и механическим нагрузкам при интенсивном использовании на лабораторных столах.
- Удобное подключение и готовность к опытам: входящие в комплект сетевой адаптер питания 12 В и гибкие провода с зажимами типа «крокодил» и USB-разъемом позволяют быстро скомпоновать прибор с измерительными приборами, макетными платами и динамиками.
Комплектность
- Генератор звуковой частоты — 1 шт.
- Сетевой адаптер (блок питания) — 1 шт.
- Соединительные провода с зажимами и USB-разъемом — 1 шт.
- Паспорт — 1 шт.
Генератор звуковой частоты применяют в учебных лабораториях для формирования электрических сигналов заданной формы и частоты при проведении демонстрационных и лабораторных работ по физике и электронике. Прибор используют для исследования характеристик акустических и электрических цепей, настройки усилителей, изучения явлений резонанса, а также для визуализации сигналов на осциллографе и проверки работоспособности аудиооборудования.
Конструкция

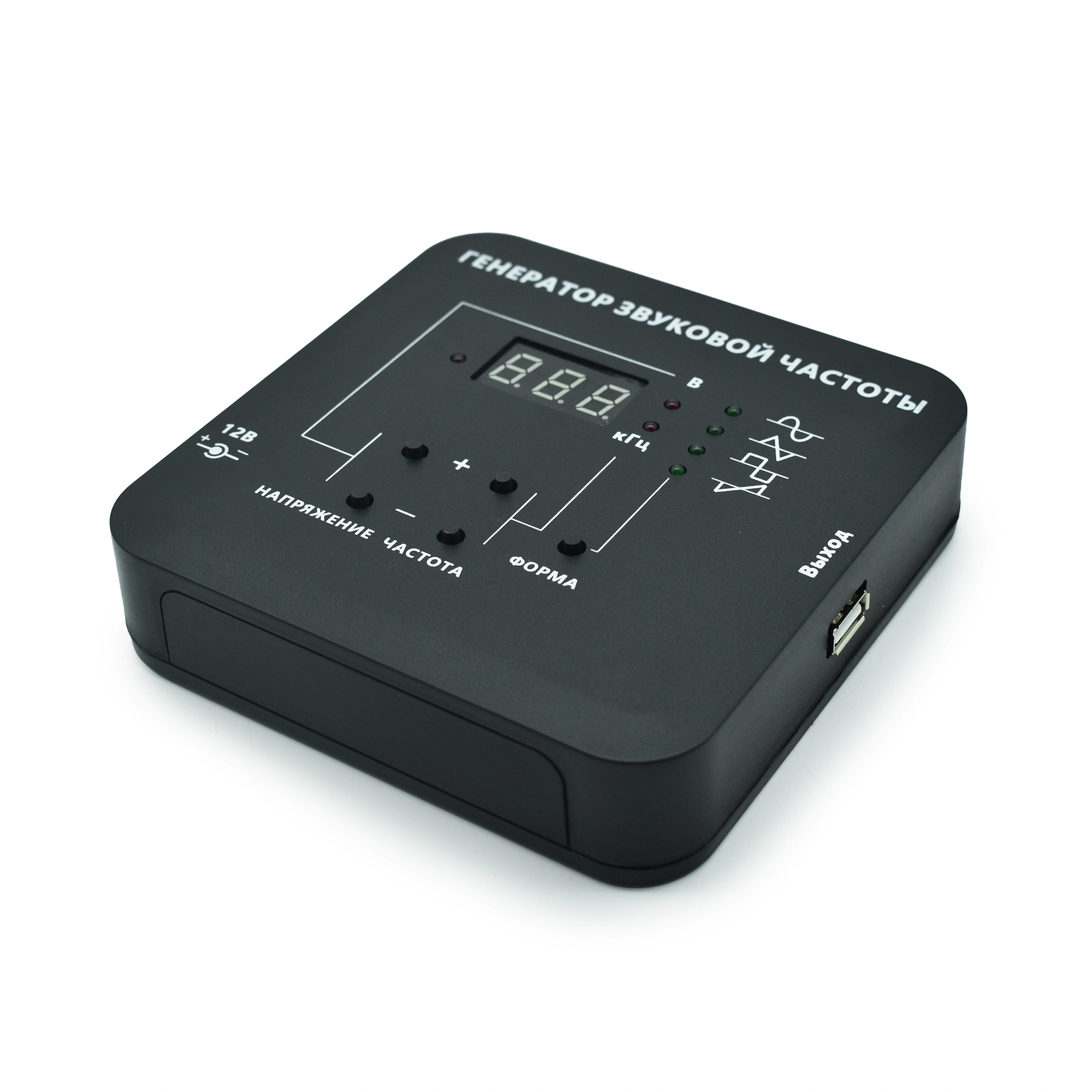

1. Генератор звуковой частоты (0,1 Гц – 100 кГц) выполнено в компактном прямоугольном корпусе из ударопрочного пластика.

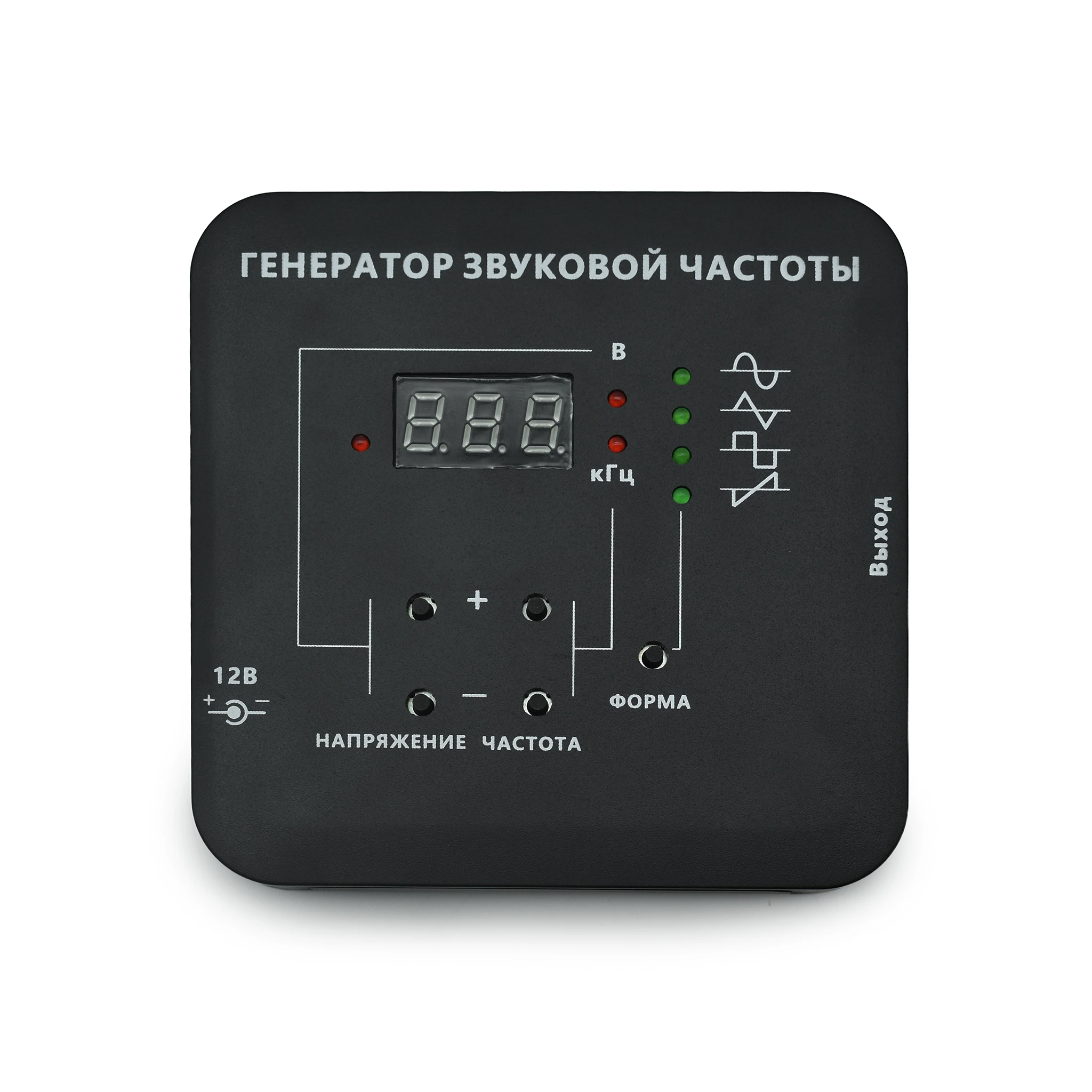

2. На лицевой панели размещён трёхразрядный цифровой дисплей для индикации частоты в кГц, группа светодиодов, обозначающих доступные формы сигнала (синусоида, меандр, пилообразный импульс), и система управления: две пары кнопок «+» и «−» для регулировки напряжения и частоты, а также переключатель выбора формы выходного сигнала.
3. Сбоку расположен разъём «Выход» для подключения нагрузки или измерительных приборов, слева — клеммы питания 12 В.

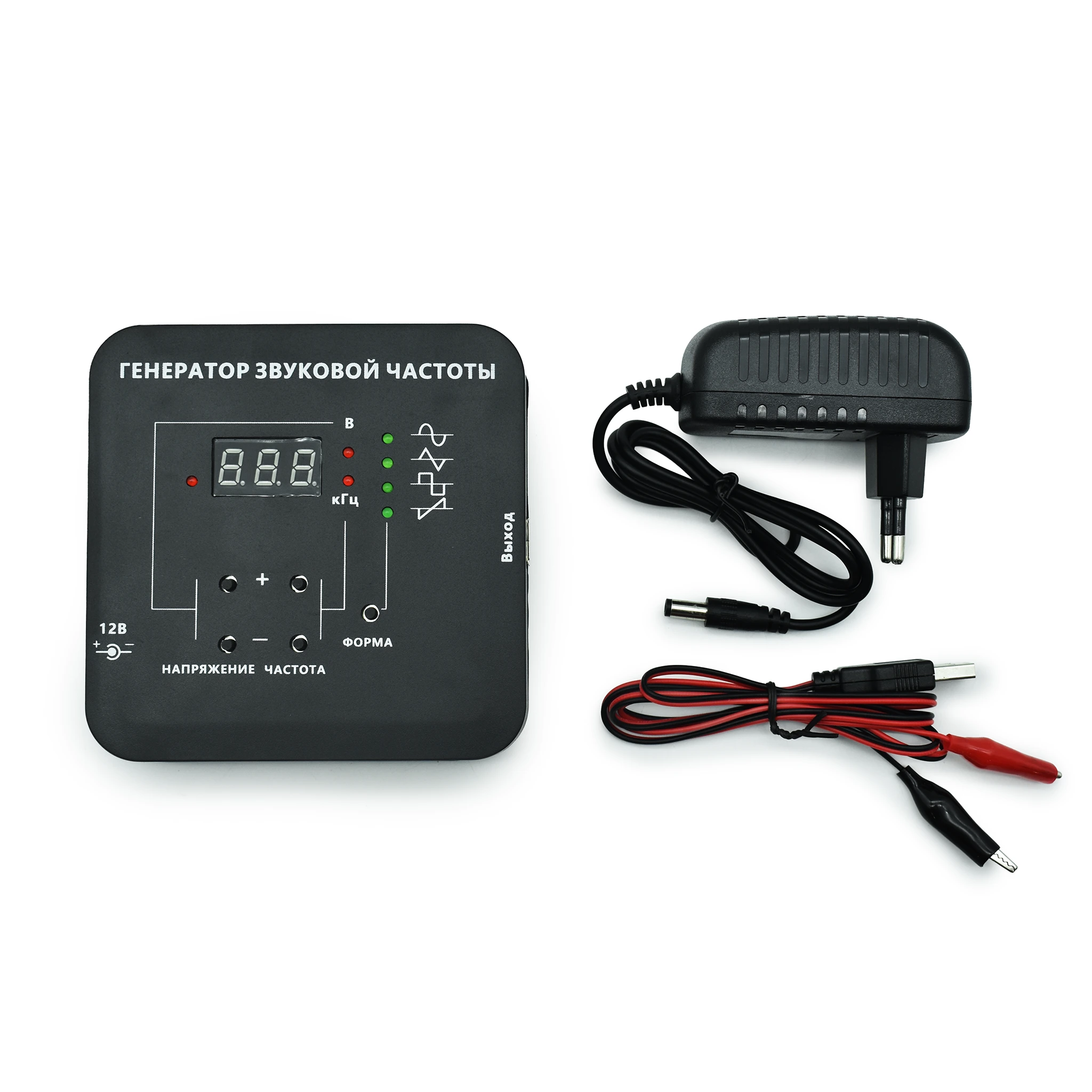

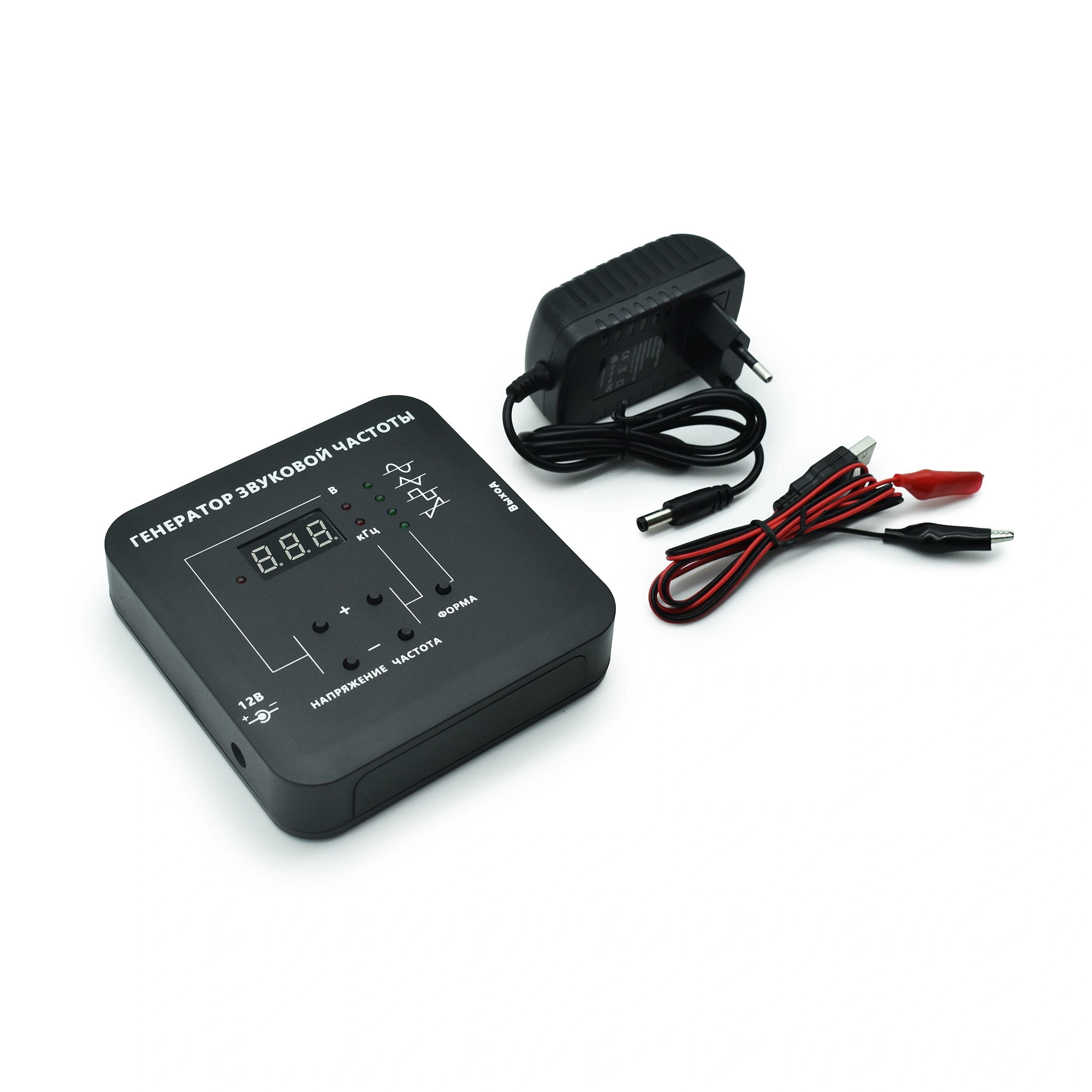

4. В комплект входит сетевой адаптер с кабелем и выходным штекером, а также соединительные провода с зажимами типа «крокодил» и USB разъёмом.
Габаритные размеры и вес
1. Размеры генератора (ДхШхВ): 125х125х30 мм.
2. Размеры упаковки (ДхШхВ): 200х130х60 мм.
3. Вес прибора в упаковке: 0,3 мм.
Комплектность
1. Генератор звуковой частоты — 1 шт.
2. Сетевой адаптер (блок питания) — 1 шт.
3. Соединительные провода с зажимами и USB разъёмом — 1 шт.
4. Паспорт — 1 шт.
