Описание
Проволочный резистор представляет собой пассивный элемент электрической цепи, предназначенный для создания заданного сопротивления. В учебном процессе прибор применяется для проведения лабораторных работ и демонстрационных опытов по физике. С его помощью учащиеся изучают законы постоянного тока, принципы работы делителей напряжения и способы ограничения силы тока в электрических схемах. Высокая мощность рассеивания делает его незаменимым при проведении экспериментов, требующих стабильной работы компонента под нагрузкой.Состав комплекта и технические характеристики

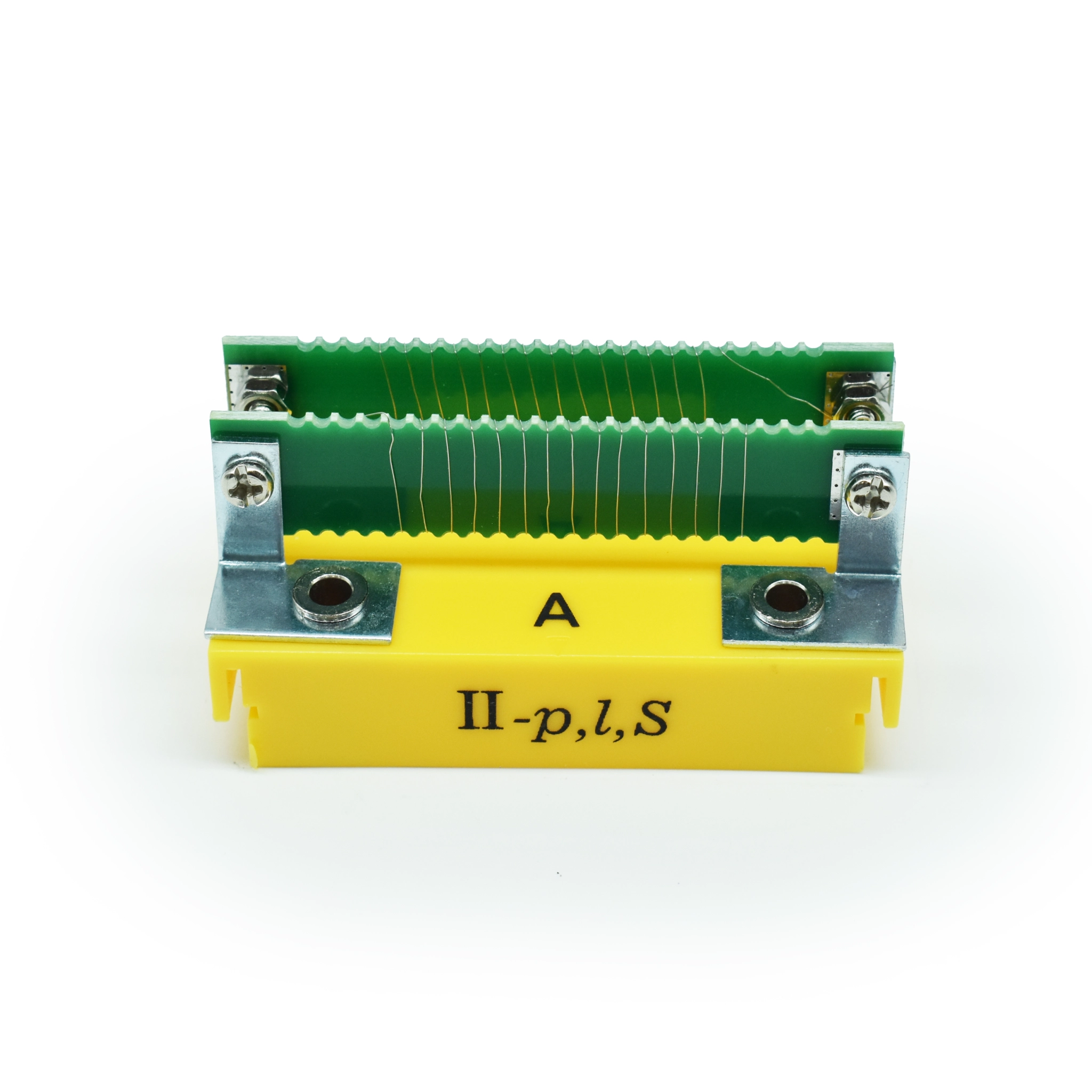

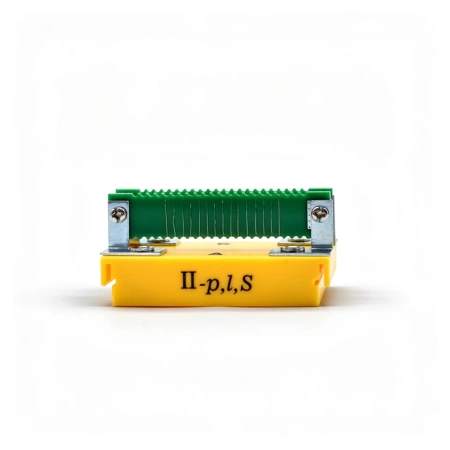

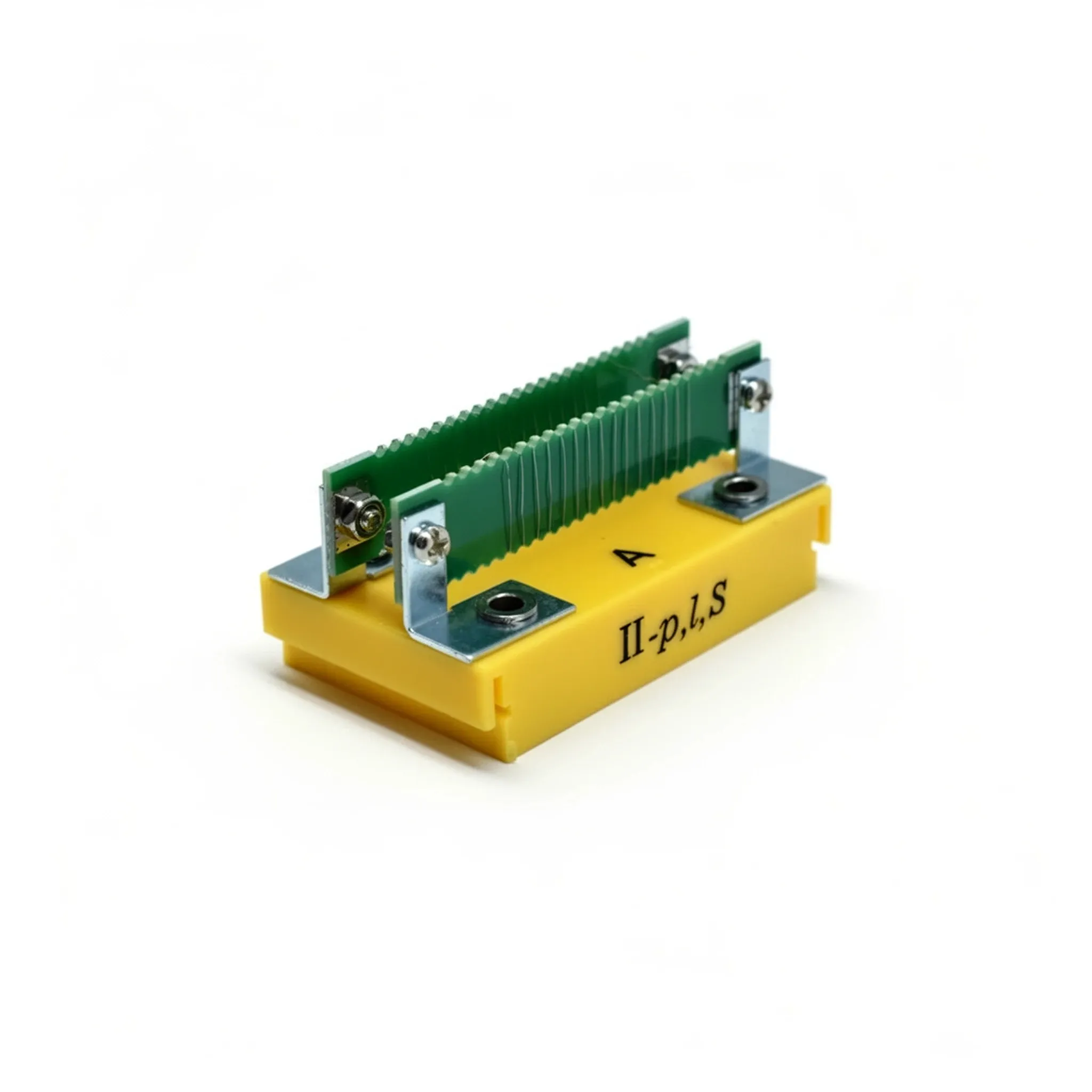

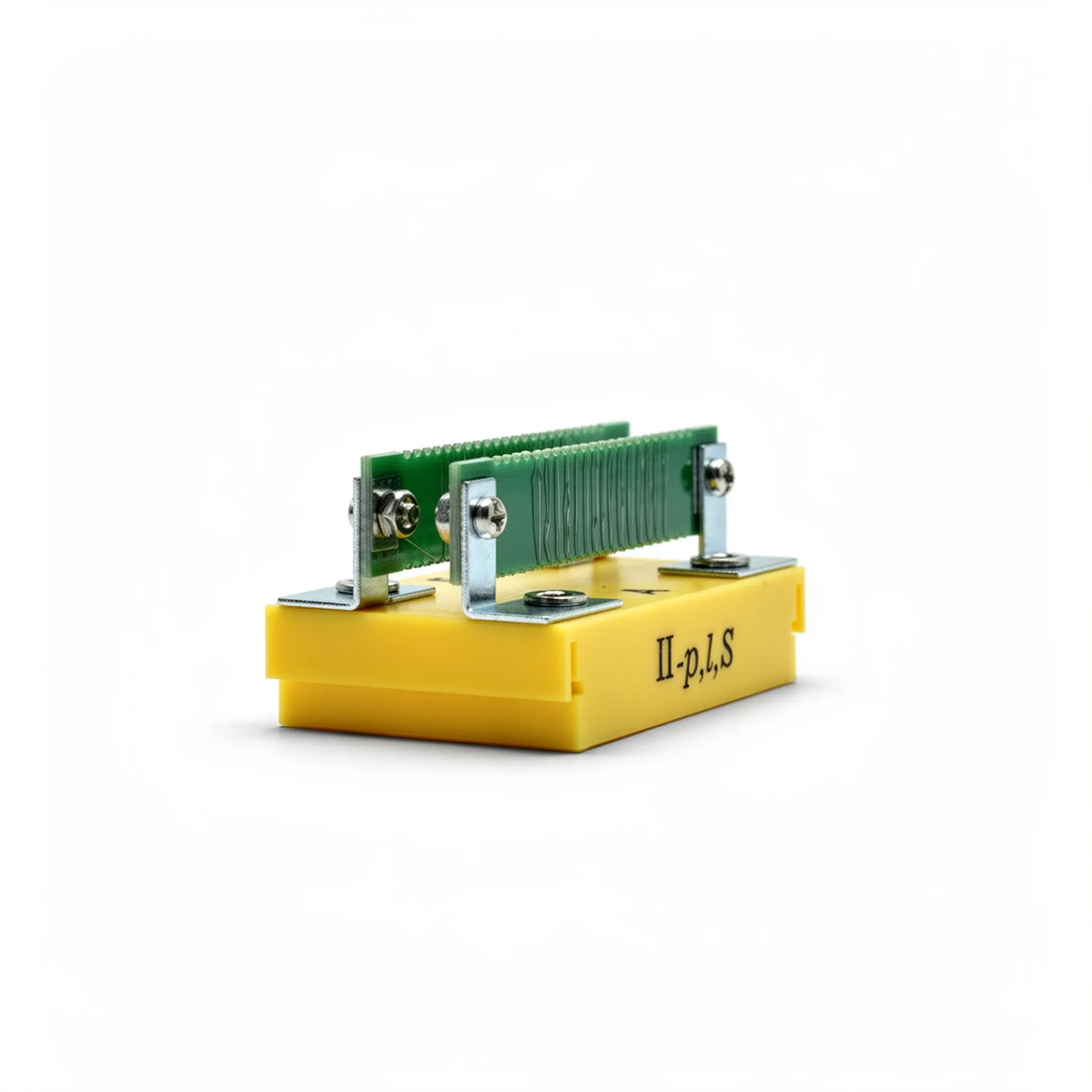

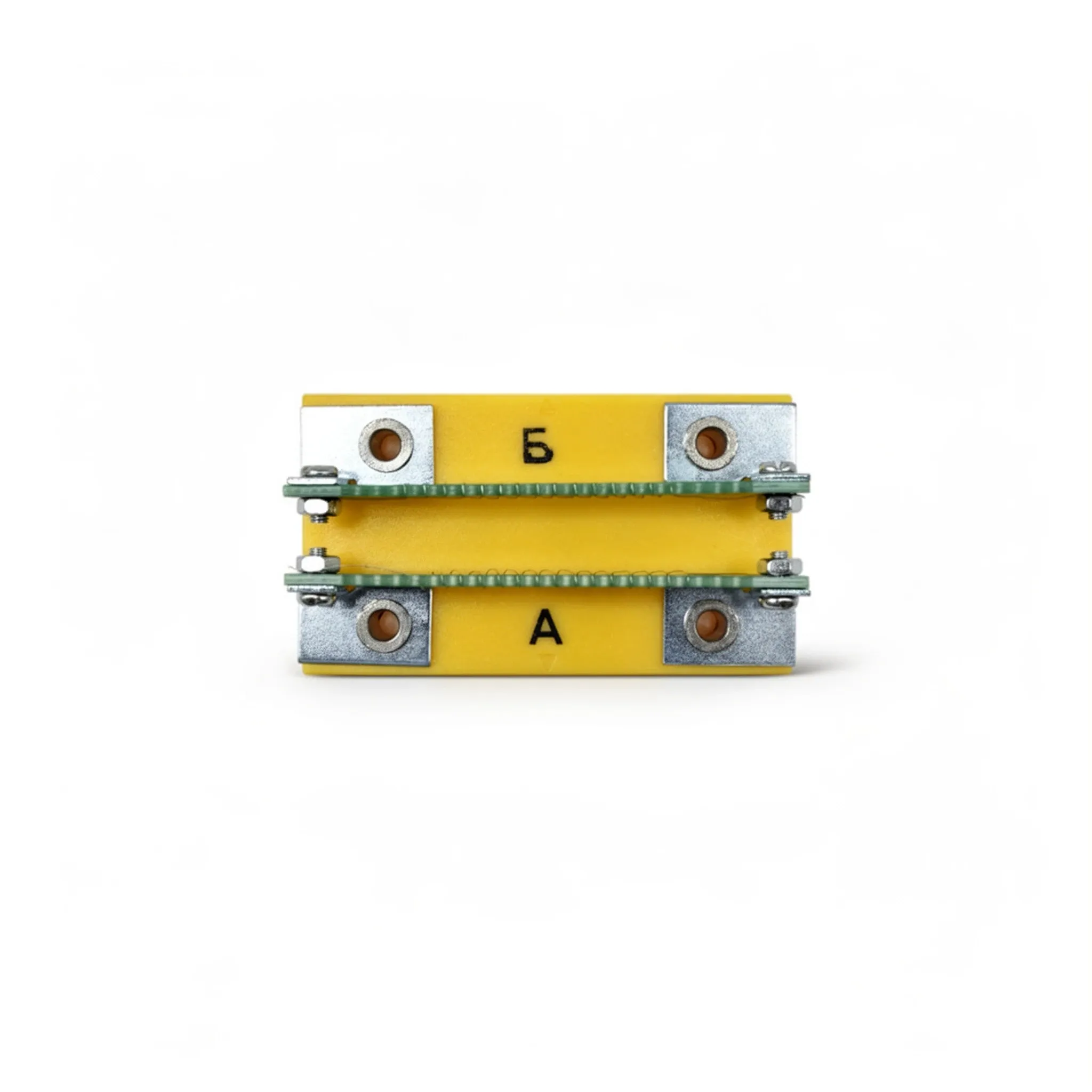

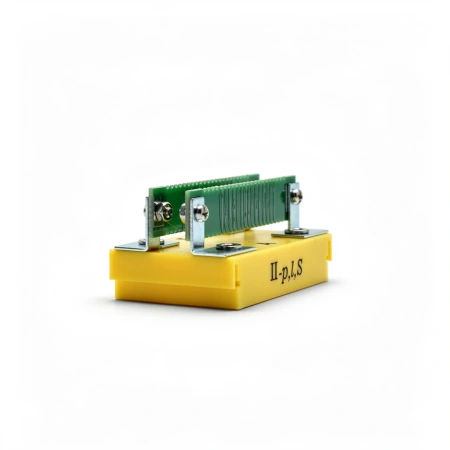

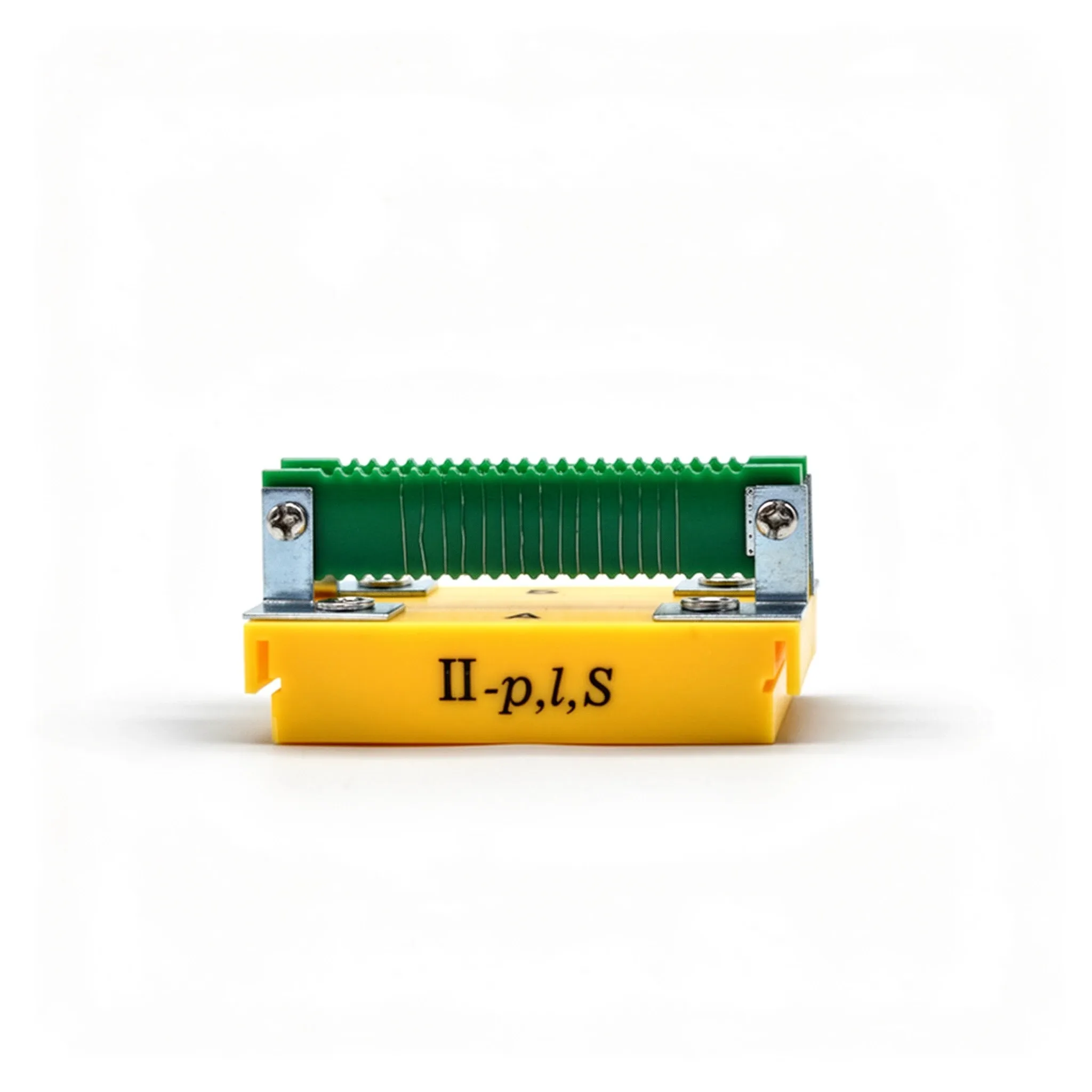

Состав: проволочный резистивный элемент на керамическом основании, установленный на пластиковую платформу с магнитными фиксаторами.
Номинальное сопротивление: диапазон от долей Ома до нескольких десятков кОм.
Номинальная мощность рассеивания: от 0,5 до 5 Вт.
Материал резистивного элемента: тонкая проволока из нихрома (сплав с высоким удельным сопротивлением).
Изоляционное основание: керамические пластины.
Защитное покрытие: теплостойкая стеклоэмаль или стеклокерамический состав.
Ограничения по частоте: высокая индуктивность (прибор не предназначен для работы в высокочастотных цепях от 1–2 МГц и выше).
Габариты подставки: 70х40х15 мм.
Габариты керамической основы: 70х14х1,5 мм.
Общие размеры прибора: 70х40х34 мм.
Вес: 0,04 кг.
Особенности конструкции и функциональности
- Универсальность монтажа: основание прибора оснащено встроенными магнитами, что позволяет фиксировать резистор на металлических классных досках или лабораторных стендах при сборке наглядных вертикальных схем.
- Эффективный теплоотвод: использование нихромовой проволоки, намотанной на керамическую пластину, обеспечивает высокую мощность рассеивания и стабильность работы при нагреве.
- Защита и надежность: специальное эмалевое покрытие изолирует витки проволоки друг от друга и защищает их от окисления и механических воздействий, продлевая срок службы изделия в условиях школьной лаборатории.
- Удобство коммутации: контактные площадки и металлические выводы обеспечивают надежное соединение с другими элементами цепи с помощью стандартных лабораторных проводов.
- Механическая прочность: наличие металлических крепежных пластин с отверстиями позволяет при необходимости жестко зафиксировать резистор на монтажной панели.
Комплектность
- Резистор проволочный на подставке — 1 шт.
- Паспорт изделия — 1 шт.
Проволочный резистор — это пассивный электронный компонент, предназначенный для создания сопротивления в электрической цепи.
Конструкция
1. Пластиковая подставка с магнитами на дне.
2. Основа: изоляционное основание (керамические пластины), на которые намотан провод.
3. Резистивный элемент: тонкая проволока из сплава с высоким удельным сопротивлением (нихром). Проволока намотана на пластину, что обеспечивает высокую мощность рассеивания.
4. Контактные площадки: металлические выводы для подключения к электрической цепи.
5. Защитное покрытие: обмотка покрыта теплостойкой стеклоэмалью или стеклокерамическим составом для защиты от внешних воздействий и изоляции витков.
6. Крепёжные элементы: металлические пластины с отверстиями для фиксации резистора на монтажной панели.
Технические характеристики
1. Номинальное сопротивление: варьируется от долей Ома до нескольких десятков кОм.
2. Номинальная мощность рассеивания: обычно в диапазоне 0,5–5 Вт Максимальное рабочее напряжение: зависит от конструкции и материала изоляции.
3. Рабочая температура: высокая термостойкость.
4. Индуктивность и ёмкость: высокая индуктивность (не подходит для высокочастотных цепей — 1–2 МГц и выше).
Габаритные размеры и вес
1. Пластиковая подставка (ДхШхВ): 70х40х15 мм.
2. Основа (ДхШхВ): 70х14х1,5 мм.
3. Общие размеры резистора (ДхШхВ): 70х40х34 мм.
4. Вес изделия: 0,04 кг.
Комплектность
1. Резистор на подставке — 1 шт.
2. Паспорт — 1 шт.
