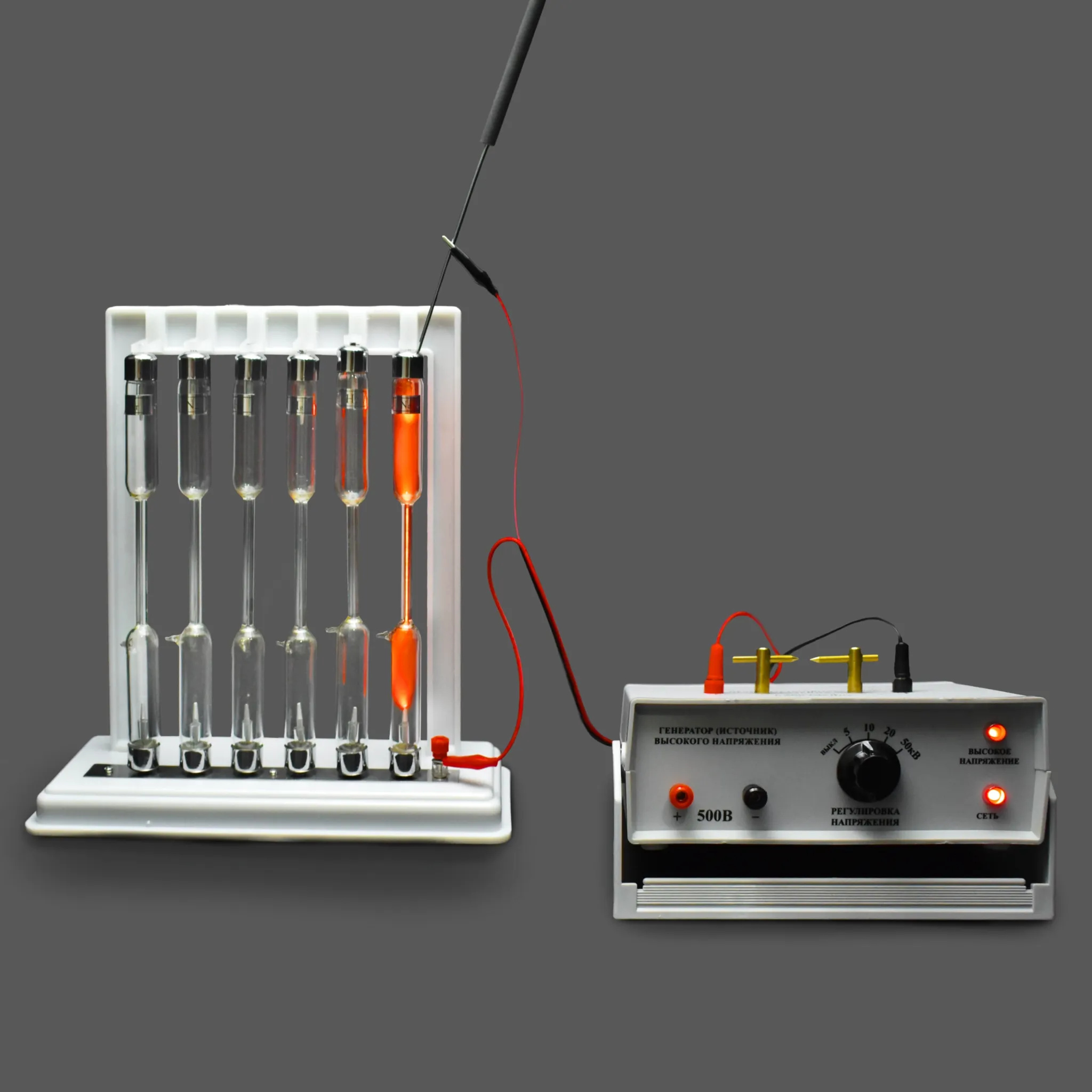

Набор спектральных трубок с источником питания (6 трубок, белый)

Назначение
Предназначен для визуальной демонстрации линейчатых спектров разряженных газов и исследования их спектров — в т. ч. определения длин световых волн.

Конструкция

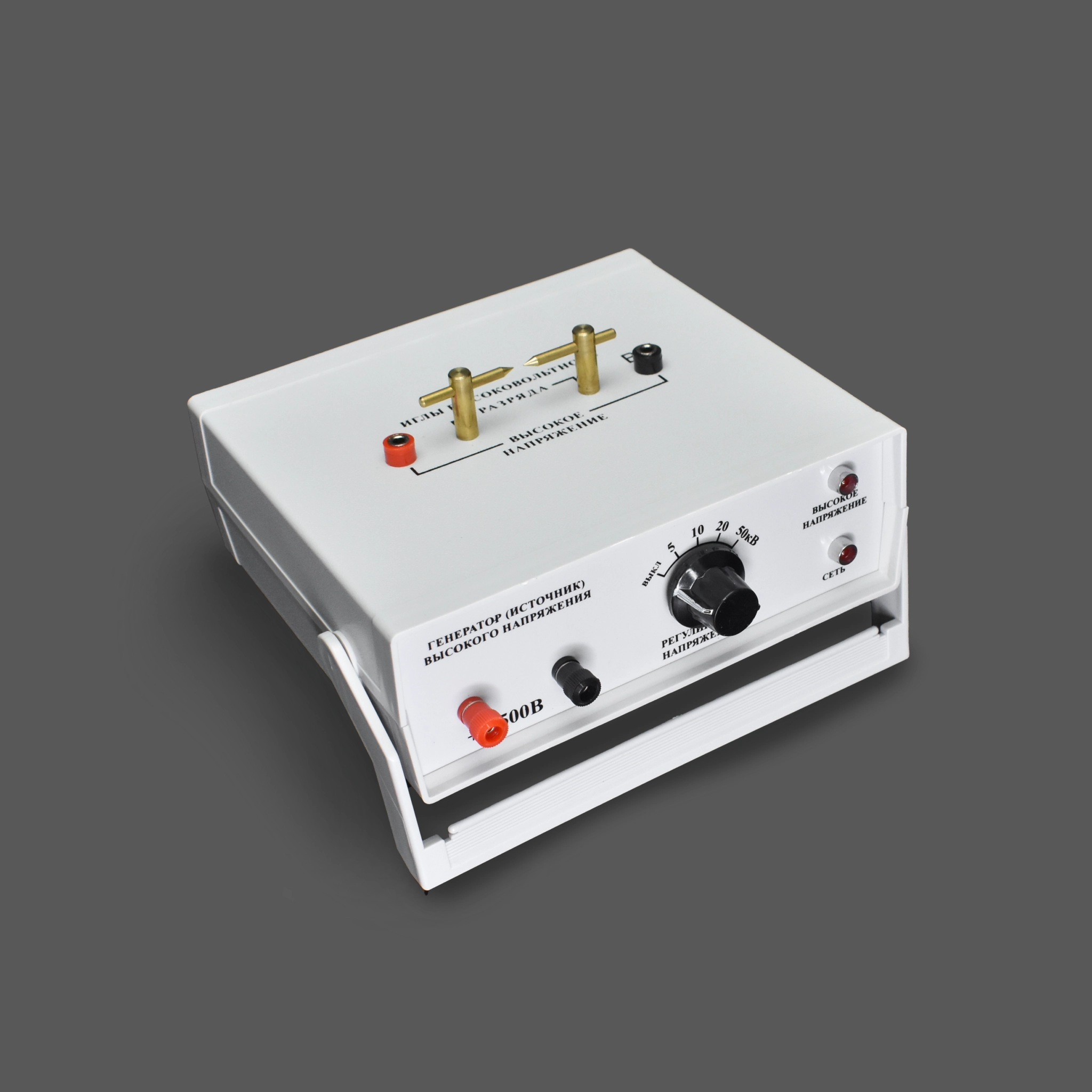

1. Источник питания. Основные элементы устройства:
Корпус выполнен из диэлектрического материала, на подставке. Размеры корпуса (ДхШхВ):190х175х70 мм. Поворотный регулятор на передней панели с градуировкой (5, 10, 20, 50 кВ) — служит для плавной установки выходного напряжения.
Клеммы и выводы: красная клемма и чёрный разъём слева с пометкой «500 В» — низковольтный выход для вспомогательных задач. Пара латунных штырьков сверху с подписью «Высоковольтный разряд» — предназначены для демонстрации искрового или коронного разряда между электродами. Выходные провода (длина 540 мм) с разъёмами типа «банан» (красный и чёрный) — для подключения внешних нагрузок или измерительных приборов.

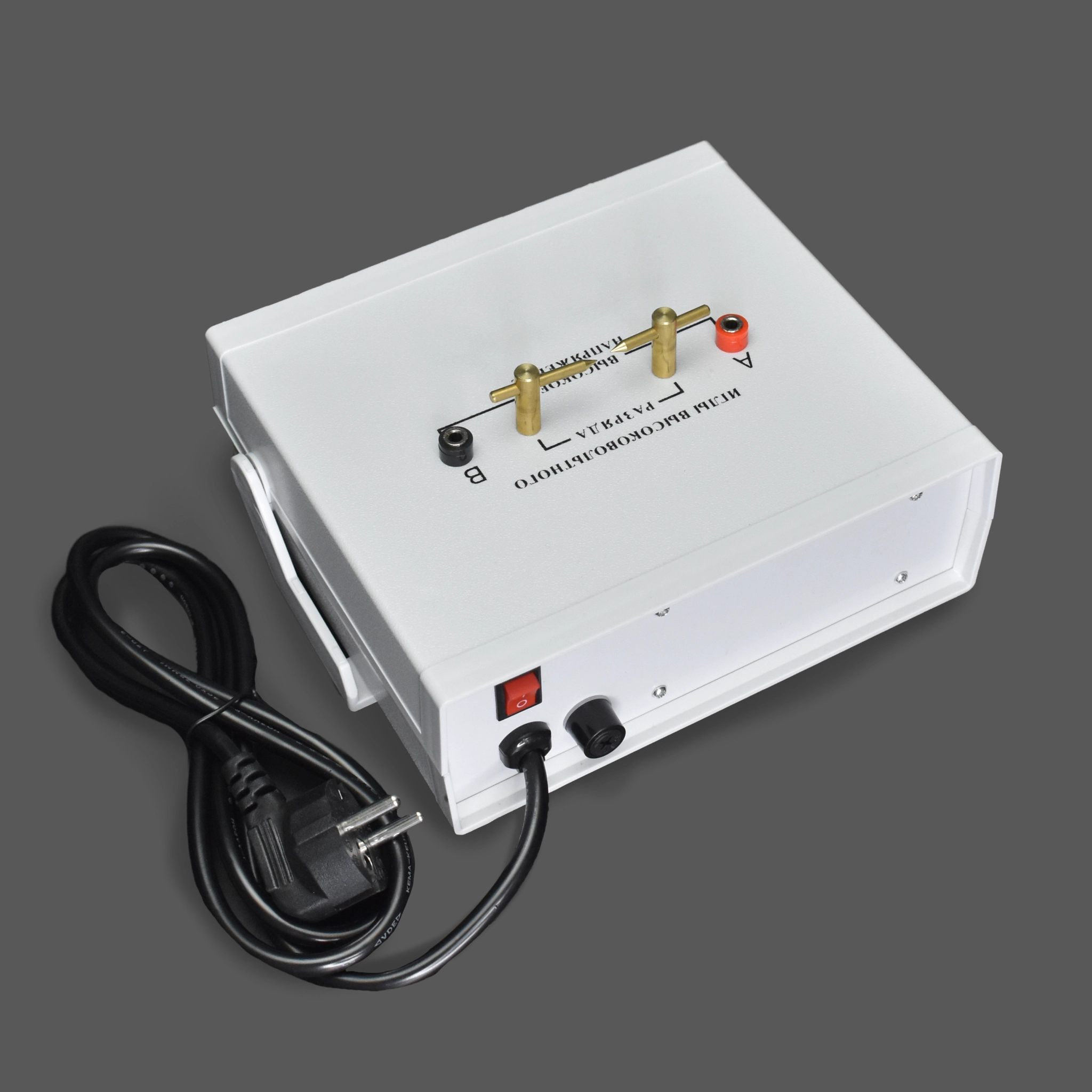

Индикаторы и элементы коммутации справа — сигнализируют о подаче питания и/или наличии высокого напряжения на выходе. С тыльной стороны – кнопка включения/выключения прибора с индикатором.
Типичные характеристики: диапазон выходного напряжения — до 50 кВ (регулируется плавно). Питание — от сети 220 В, 50 Гц. Максимальный ток нагрузки — порядка 0,2 мА.
2. Набор спектральных трубок — 6 трубок с различными газами. Основные конструктивные особенности:
Стеклянный корпус — герметичная трубка из прозрачного стекла, рассчитанная на работу при пониженном давлении.
Металлические цоколи с электродами — на торцах трубок установлены металлические основания (с «ушками» под зажимы), в которые вварены электроды для подачи высокого напряжения.
Газовое наполнение — внутри каждой трубки находится определённый газ при низком давлении: водород, гелий, неон, аргон, азот, пары ртути. Каждый газ даёт уникальный набор спектральных линий, что позволяет идентифицировать элемент по его спектру.
Форма — трубки имеют вытянутую цилиндрическую форму с утолщениями по краям (баллончиками), соединёнными узкой капиллярной перемычкой. Высота трубки примерно 225 – 235 мм, диаметр 18 мм.
Трубки упакованы в пенопластовом пенале (ДхШхВ): 270х200х60 мм.

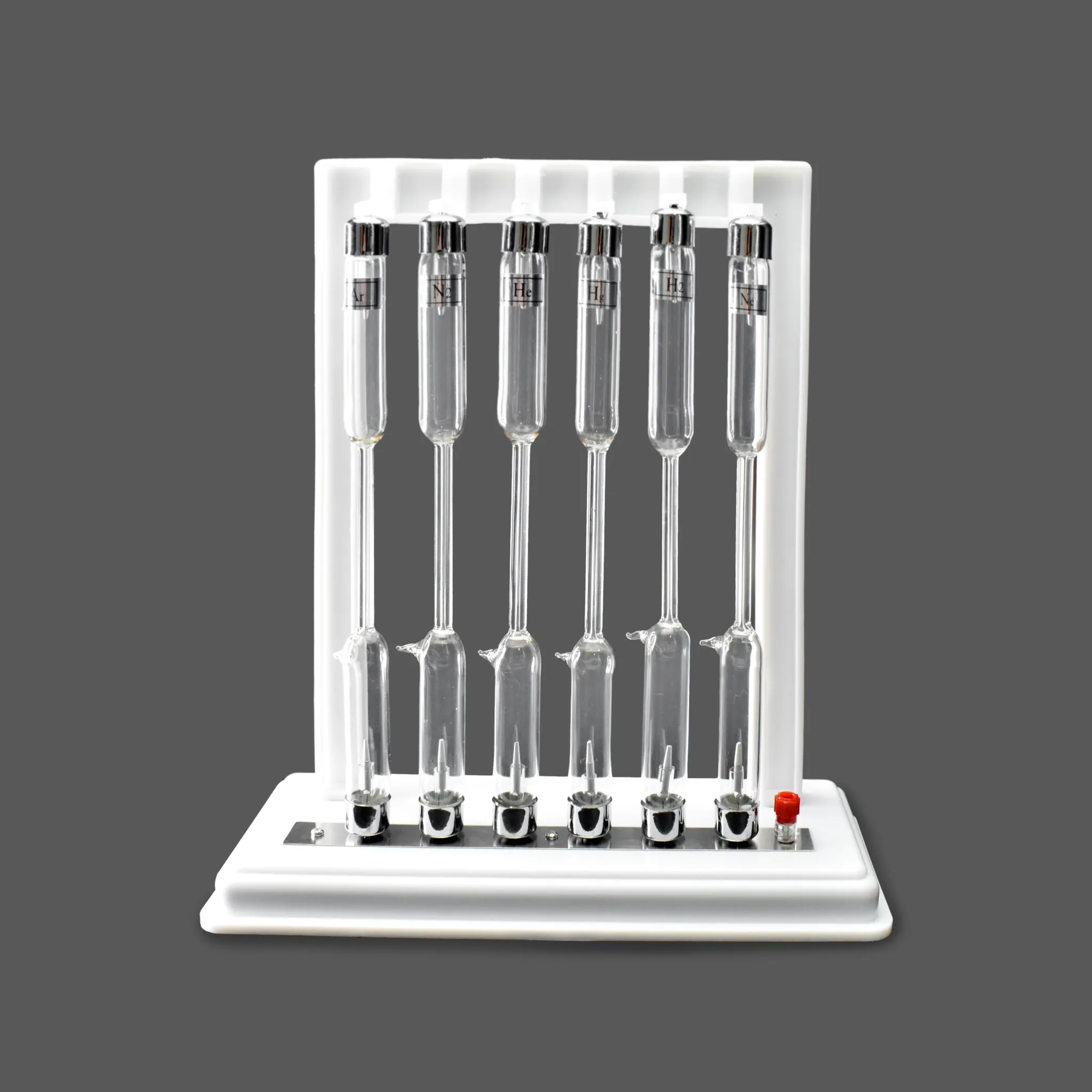

3. Лабораторная монтажная стойка (основание с токопроводящей шиной) — учебный стенд для сборки электрических цепей спектральных трубок. Габаритные размеры стойки с основанием (ДхШхВ): 280х270х110 мм
Основные элементы и их назначение:
Пластиковый каркас с пазами (в верхней части) — служит держателем для установки трубок: в пазы вставляются держатели, формируя нужную конфигурацию установки. Одновременно можно поставить 6 трубок
Металлическая шина с отверстиями на основании — токопроводящая магистраль: к ней через болты крепят клеммы, подключают провода и формируют общую шину питания (часто «минус» или «земля»). Длина шины 210 мм, ширина – 20 мм, толщина пластины 1 мм.
Клемма с красной винтовой гайкой — точка подключения одного из полюсов источника высокого напряжения (обычно «плюс»).
Отверстия в шине — универсальные посадочные места. Диаметр отверстий 6 мм.

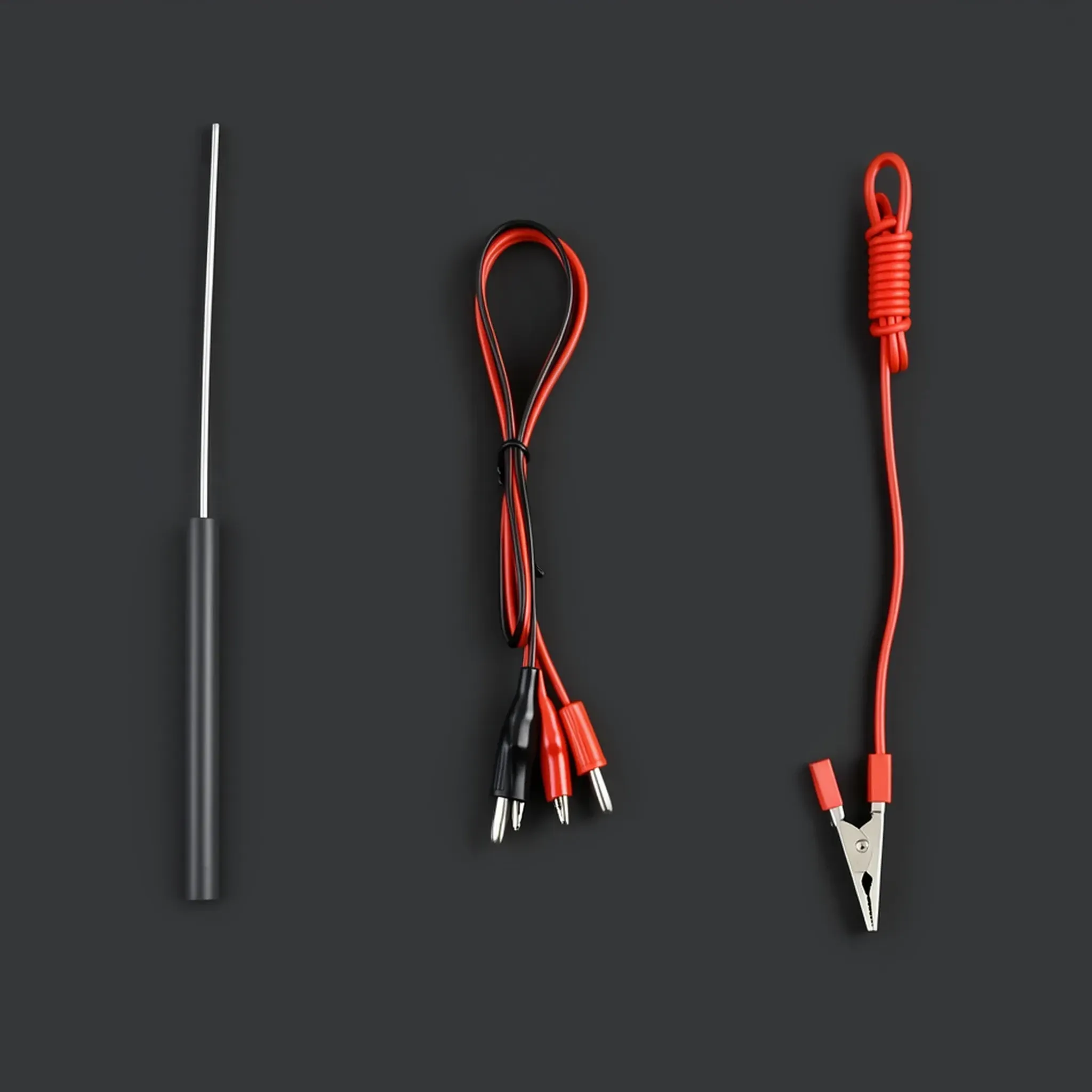

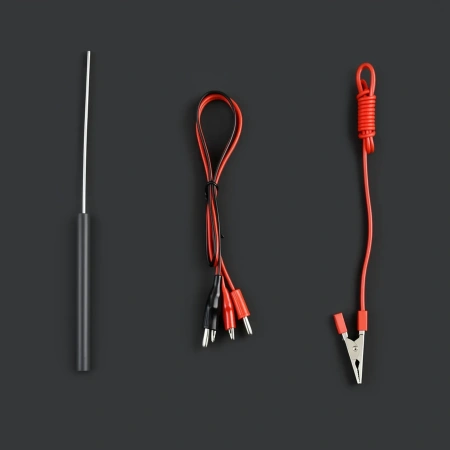

4. Металлический щуп с изолированной рукояткой — стержень из токопроводящего металла с эргономичной ручкой из диэлектрика. Его используют для точечного контакта с элементами цепи. Общая длина щупа 222 мм, длина рукоятки – 105 мм.
5. Зажим типа «крокодил» с красной изоляцией — пружинный зажим, который

Габаритные размеры и вес
1. Источник питания в упаковке (ДхШхВ): 230х230х120 мм.
2. Источник питания в упаковке, вес: 1,3 кг.
3. Сетевой кабель, длина: 1250 мм.
4. Спектральные трубки в упаковке (ДхШхВ): 290х280х120 мм
5. Вес спектральных трубок в упаковке: 0,7 кг.
6. Общий вес комплекта: 2 кг.

Комплектность
1. Источник питания — 1 шт.
2. Набор спектральных трубок — 1 шт.
3. Металлический щуп — 1 шт.
4. Зажим типа «крокодил» — 1 шт.
5. Лабораторная монтажная стойка — 1 шт.
6. Паспорт — 1 шт.
