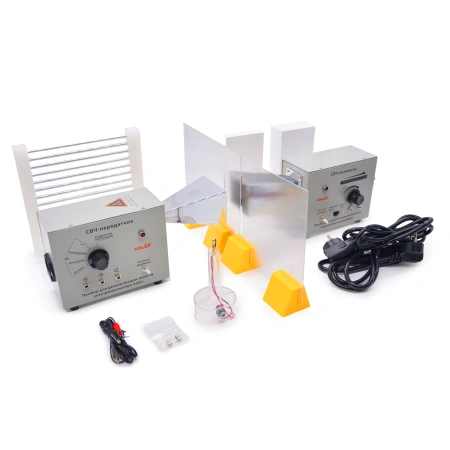

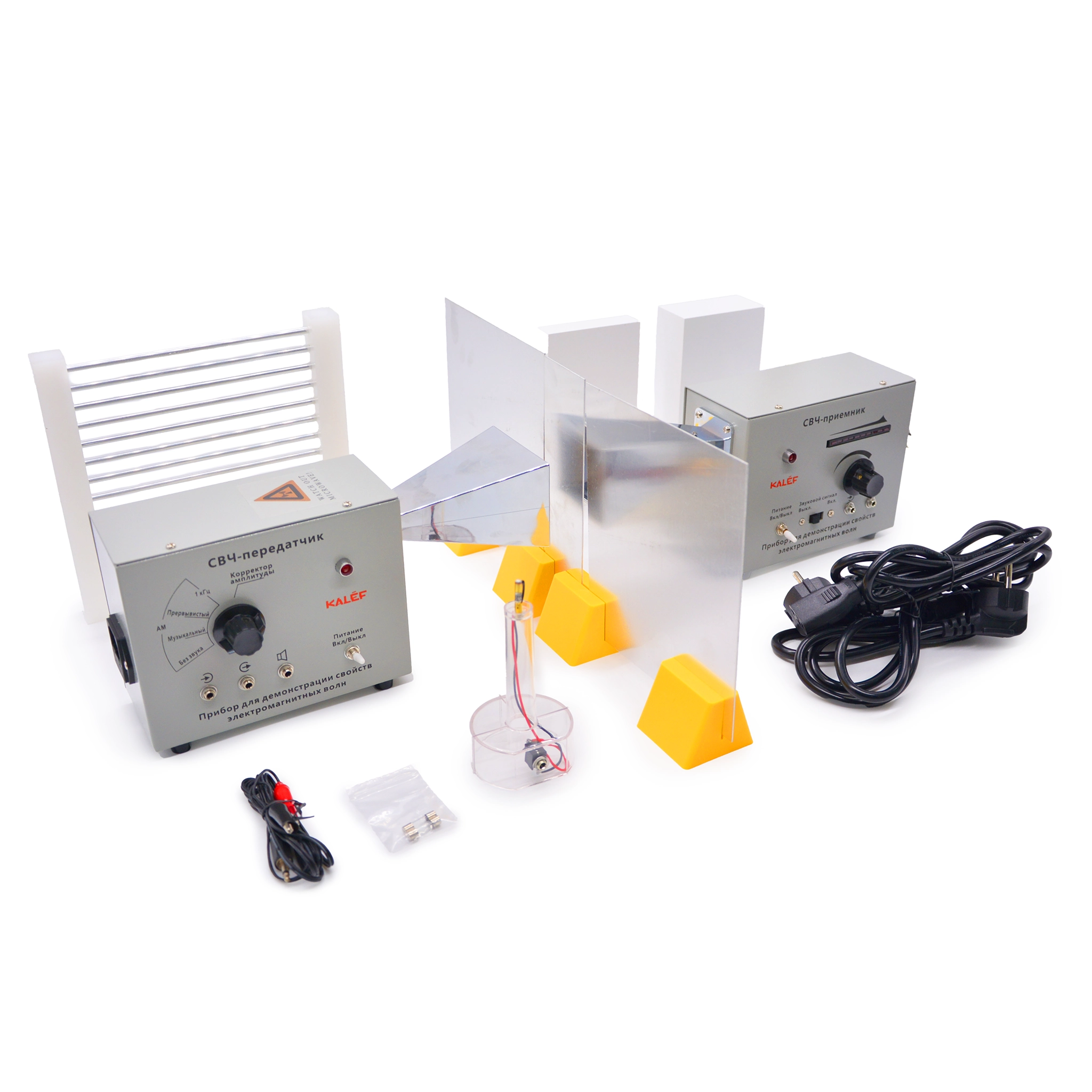

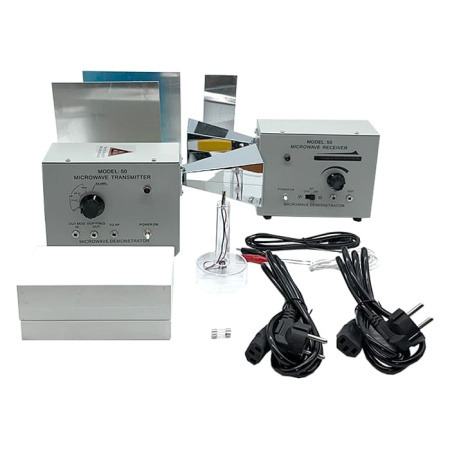

Комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн

Артикул: 000339

Комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн

Подробности

48 804,00 руб. /шт

49 800,00 руб.

-2%

Экономия при заказе на сайте 996,00 руб.

Есть в наличии: 27

Нашли дешевле?

В корзину

Получить тех. задание

Купить в 1 клик

Рассчитать доставку

Самовывоз - бесплатно

Все цены на сайте актуальные, после оформления заказа можете его оплачивать Минимальная сумма заказа 20 000 руб.

Описание

Комплект для изучения электромагнитных волн — это прецизионное лабораторное оборудование, разработанное для визуализации и исследования фундаментальных законов электродинамики в рамках школьных и университетских курсов физики. Прибор работает в СВЧ-диапазоне на частоте 11 ГГц (длина волны ~2,7 см), что позволяет наглядно демонстрировать оптические свойства радиоволн на компактных лабораторных стендах.

Система построена на базе мощного СВЧ-генератора с рупорной антенной и высокочувствительного приёмника. Наличие различных преломляющих и поглощающих элементов, а также металлических решёток и экранов позволяет провести глубокий анализ волновых процессов: от классического отражения до сложных эффектов интерференции и дифракции. Встроенный динамик и светодиодная индикация обеспечивают высокую наглядность экспериментов даже в больших лекционных аудиториях.

Технические характеристики

Частота излучения: 11 ГГц (длина волны 2,7 см).
Мощность передающего устройства: 10–50 мВт.
Внутренняя модуляция: 1 кГц (прерывистый, музыкальный и трёхступенчатый режимы).
Внешняя модуляция: сигнал амплитудой более 1 В.
Входное сопротивление: 1 кОм.
Коэффициент усиления приёмника: более 60 дБ.
Индикация уровня сигнала: 10-сегментная светодиодная шкала.
Дальность приёма (световая индикация): более 1 м.
Дальность приёма (звуковая индикация): более 3 м.
Выходное напряжение приёмника: 10 В (на расстоянии более 1 м).
Размеры СВЧ-генератора (ДхШхВ): 160х70х135 мм (длина рупора 100 мм).
Вес СВЧ-генератора: 1,100 кг.
Размеры приёмника (ДхШхВ): 160х70х135 мм (длина рупора 100 мм).
Вес приёмника: 1,100 кг.
Размеры вибраторного приёмника (ДхШхВ): 60х60х110 мм (цилиндрическая форма).
Вес вибраторного приёмника: 0,023 кг.
Размеры металлических экранов (2 шт.) (ДхШхВ): 170х150х2 мм.
Вес металлических экранов (2 шт.): 0,070 кг.
Размеры металлического экрана (1 шт.) (ДхШхВ): 170х50х2 мм.
Вес металлического экрана (1 шт.): 0,025 кг.
Размеры металлической решётки (ДхШхВ): 200х190х20 мм.
Размеры преломляющего элемента (дерево) (ДхШхВ): 150х80х40 мм.
Вес преломляющего элемента: 0,255 кг.
Размеры поглотителя (дерево) (ДхШхВ): 150х80х20 мм.
Вес поглотителя: 0,104 кг.
Размеры парафиновой призмы (ДхШхВ): 170х120х30 мм (равнобедренная форма).
Вес парафиновой призмы: 0,180 кг.
Размеры подставок для экранов (4 шт.) (ДхШхВ): 50х50х40 мм.
Вес подставок: 0,022 кг.

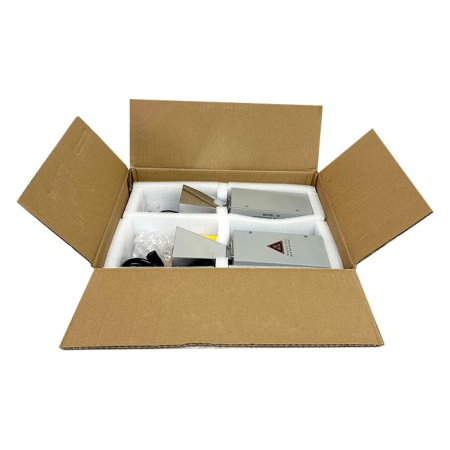

Размеры упаковки (ДхШхВ): 400х275х180 мм.
Вес комплекта в упаковке: 4,100 кг.

Перечень реализуемых демонстрационных опытов

Базовые свойства: направленное распространение, передача, отражение и поглощение ЭМ-волн.
Волновая оптика: преломление в призмах, дифракция на препятствиях и щелях.
Интерференционные явления: наложение волн и формирование устойчивых стоячих волн.
Поляризация: исследование поперечного характера электромагнитных волн с помощью металлической решётки.
Специальные эффекты: экспериментальная демонстрация эффекта Доплера.

Комплектность

Блок СВЧ-генератора с рупорной антенной и предохранителем — 1 шт.
Блок приёмника с рупорной антенной — 1 шт.
Вибраторный приёмник (дипольный) — 1 шт.
Набор дюралюминиевых экранов — 3 шт.
Металлическая поляризационная решётка — 1 шт.
Деревянные элементы (преломляющий и поглощающий) — 2 шт.
Призма парафиновая равнобедренная — 1 шт.
Держатели для экранов (пластик) — 4 шт.
Комплект соединительных кабелей (1,5 м и 1,2 м) — 2 шт.
Кабели питания (1,5 м) — 2 шт.
Технический паспорт и руководство по эксплуатации — 1 шт.

Описание:
Комплект предназначен для наглядной демонстрации ключевых свойств электромагнитных волн в рамках школьного или университетского курса физики. Позволяет провести серию лабораторных и демонстрационных опытов, иллюстрирующих фундаментальные закономерности распространения, взаимодействия и преобразования электромагнитного излучения.
Демонстрируемые явления и опыты
Распространение электромагнитных волн
Передача и поглощение электромагнитных волн
Поляризация электромагнитных волн
Отражение элетромагнитных волн
Преломление электромагнитных волн
Интерференция электромагнитных волн
Стоячие волны, образуемые электромагнитными волнами
Дифракция электромагнитных волн
Направленное распространение электромагнитных волн
Эксперимент с эффектом Доплера

Технические параметры:
1. Утройство запуска
частота: 11 ГГц, 2,7 см
Мощность передачи: 10 мВт-50 мВт
Внутренний моделирующий сигнал: 1 кГц, прерывистый, музыкальный, трёхступенчатый
Внешний модулирцющий сигнал >1В
Входное сопротивление 1 кОм
2. Приёмник
Коэффициент усиления усилителя >60дБ
Дальность приёма: 10 светодиодов, светящихся на расстоянии >1 м
Выходное напряжение 10В > 1 м
Звук динамика >З м

Комплектность:
блок СВЧ-генератора с предохранителем (Корпус прибора выполнен в виде компактного прямоугольного блока с панелью управления, сбоку или спереди выступает металлический рупор (антенна)) – 1 шт.
блок приемника – 1 шт.
вибраторный приёмник - 1 шт
металлический экран (пластина-экран из дюралюминия) – 3 шт.
металлическая решетка – 1 шт.
деревянный преломляющий элемент - 1 шт.
деревянный поглотитель - 1 шт.
парафиновая равнобедренная призма (поглощающий экран) – 1 шт.
пластмассовые подставки для пластин-экранов (держатели экрана) – 4 шт.
соединительный кабель 1,5 м- 1 шт.
соединительный кабель 1,2 м- 1 шт.
кабель питания - 2 шт
руководство по эксплуатации – 1 шт.
паспорт - 1 шт.

Размеры:
блок СВЧ-генератора с предохранителем: корпус: ДхШхВ, мм: 160х70х135; рупор: длина ребра, мм: 100; вес, кг:1,100
блок приемника: корпус: ДхШхВ, мм: 160х70х135; рупор: длина ребра, мм: 100; вес, кг:1,100
вибраторный приёмник: высота, мм: 110, диаметр, мм: 60; вес, кг: 0,023
металлический экран (пластина-экран из дюралюминия): 2 шт. ДхШ, мм: 170х150; вес, кг: 0,070; 1 шт. ДхШ: 170х50; вес, кг: 0,025
металлическая решетка: ДхШхВ, мм: 200х190х20
деревянный преломляющий элемент: ДхШхВ, мм: 150х80х40; вес, кг: 0,255.
деревянный поглотитель: ДхШхВ, мм: 150х80х20; вес, кг: 0,104.
парафиновая равнобедренная призма: длина основания, мм: 170; длина бедра, мм: 120; ширина, мм: 30; вес, кг: 0,180.
пластмассовые подставки для пластин-экранов (держатели экрана): ДхШхВ, мм: 50х50х40; вес, кг: 0,022
соединительный кабель: длина, мм: 1500; вес, кг: 0,025
соединительный кабель: длина, мм: 1200; вес, кг: 0,020
кабель питания: длина, мм: 1500; вес, кг: 0,150

Размер упаковки: ДхШхВ: 400х275х180, вес, кг: 4,100
