Набор лабораторный «Электричество»

Описание

Учебный набор предназначен для практического изучения законов постоянного электрического тока, электромагнитных явлений и химического действия тока. Оборудование применяется для сборки электрических цепей, проведения измерений и постановки демонстрационных опытов в рамках школьного и вводного курса физики. Комплект позволяет исследовать закон Ома, последовательное и параллельное соединение проводников, работу переменного резистора, свойства постоянных магнитов, устройство электродвигателя постоянного тока и явление электромагнитной индукции. Работа с набором формирует навыки сборки электрических схем, подключения измерительных приборов, проведения экспериментов и анализа полученных результатов.

Технические характеристики

Тип оборудования: лабораторный набор по электричеству и магнетизму.
Количество предлагаемых опытов: 19.
Основа для сборки установок: металлическое рабочее поле.
Номинальное сопротивление проволочных резисторов: 6 Ом и 12 Ом.
Номинальное сопротивление переменного резистора: 10 Ом.
Количество медных электродов: 2.
Количество цинковых электродов: 1.
Количество катушек-мотков: 2.
Количество полосовых магнитов: 2.
Катушка-соленоид с сердечником: предусмотрена.
Электродвигатель постоянного тока: предусмотрен.
Компас: предусмотрен.
Тип разъёмов соединительных проводов: штырьевой разъём «банан».
Количество проводов длиной 500 мм: 2.
Количество проводов длиной 305 мм: 2.
Количество проводов длиной 155 мм: 2.
Размеры упаковки (ДхШхВ): 420х310х105 мм.
Вес: 1,6 кг.

Особенности конструкции и функциональности

• Сборка электрических цепей: рабочее поле, ключ, резисторы, лампы и соединительные провода используются для создания учебных электрических схем.
• Исследование закона Ома: резисторы разных номиналов позволяют изучать зависимость силы тока от напряжения и сопротивления.
• Регулирование силы тока: переменный резистор применяется для изменения сопротивления участка цепи.
• Электрохимические опыты: кювета, медные и цинковый электроды используются для наблюдения химического действия тока и сборки гальванического элемента.
• Изучение магнетизма: полосовые магниты и компас позволяют исследовать магнитное поле и взаимодействие магнитных элементов.
• Электромагнитные эксперименты: катушки и соленоид с сердечником применяются для демонстрации действия тока и электромагнитной индукции.
• Электродвигатель постоянного тока: модель позволяет изучать устройство и принцип преобразования электрической энергии в механическую.
• Соединительные провода трёх размеров: провода со штырьевыми разъёмами обеспечивают подключение элементов на рабочем поле.
• Практическая направленность: набор помогает учащимся осваивать измерения, сборку схем и обработку экспериментальных данных.

Предлагаемые опыты

• Сборка электрической цепи и измерение силы тока на её различных участках.
• Измерение напряжения на различных участках электрической цепи.
• Регулирование силы тока с помощью переменного резистора.
• Наблюдение химического действия электрического тока.
• Сборка гальванического элемента и проверка его действия.
• Исследование зависимости силы тока на участке цепи от напряжения.
• Исследование зависимости силы тока на участке цепи от сопротивления.
• Измерение сопротивления проводника с помощью амперметра и вольтметра.
• Определение мощности и работы электрического тока в лампе.
• Изучение магнитного поля постоянного магнита.
• Изучение устройства и работы электродвигателя постоянного тока.
• Определение коэффициента полезного действия электродвигателя.
• Измерение ЭДС и внутреннего сопротивления источника тока.
• Определение удельного сопротивления проводника.
• Изучение последовательного соединения проводников.
• Изучение параллельного соединения проводников.
• Определение заряда электрона.
• Наблюдение действия магнитного поля на проводник с током.
• Изучение явления электромагнитной индукции.

Дополнительное оборудование и материалы

Для проведения заявленных опытов дополнительно потребуются: источник постоянного напряжения; амперметр и вольтметр или совместимый мультиметр; электролит и другие расходные материалы для электрохимических опытов; дополнительные измерительные принадлежности согласно методике проведения отдельных работ. Перечисленное оборудование и расходные материалы в комплектность набора не входят.

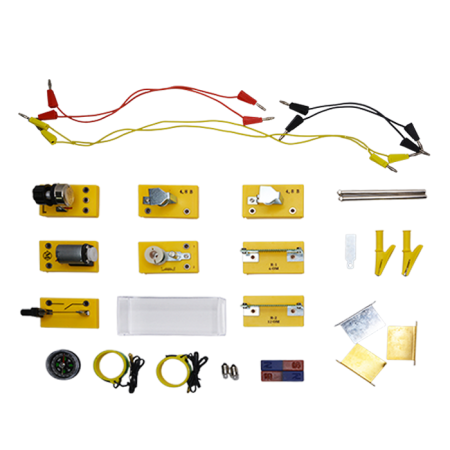

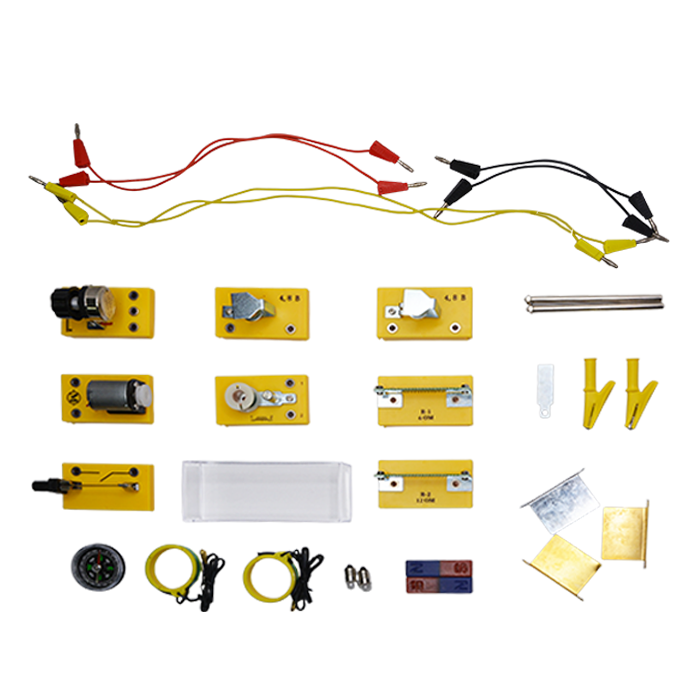

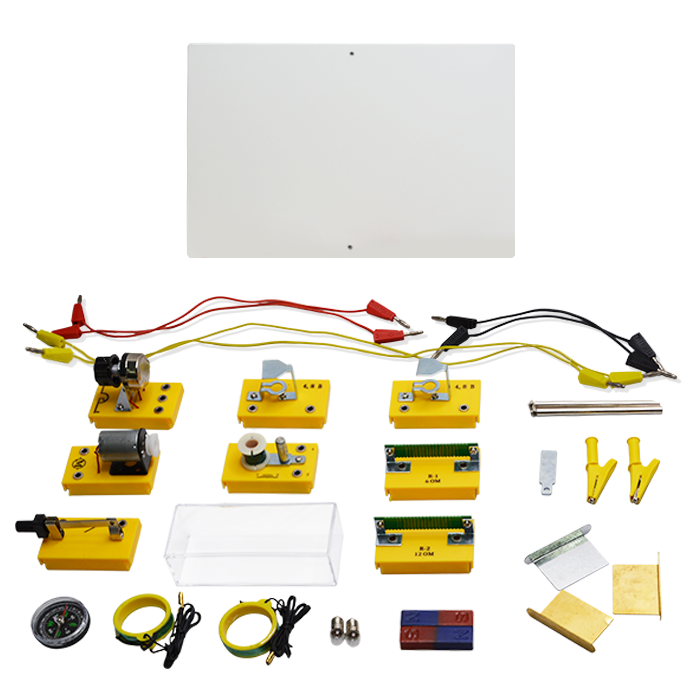

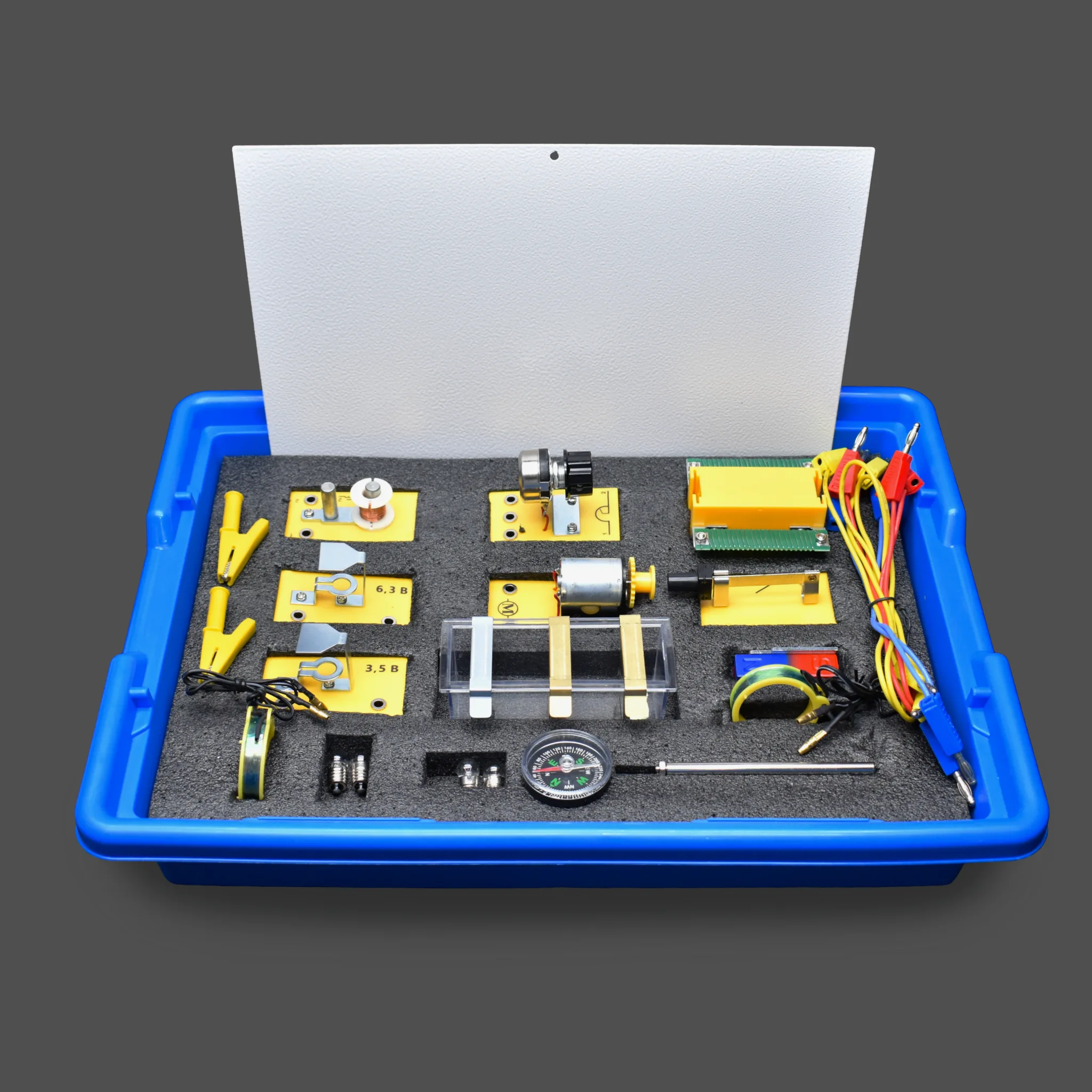

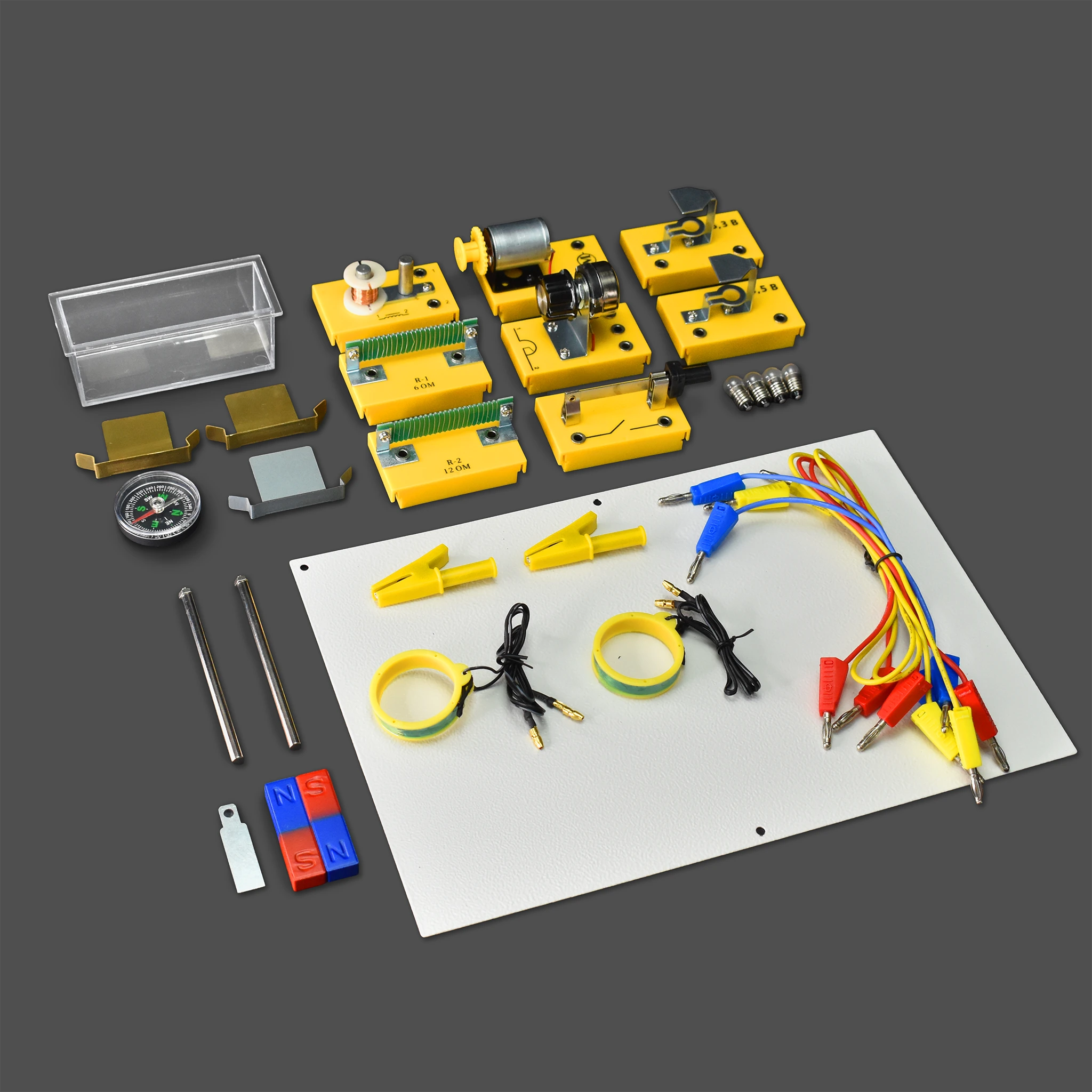

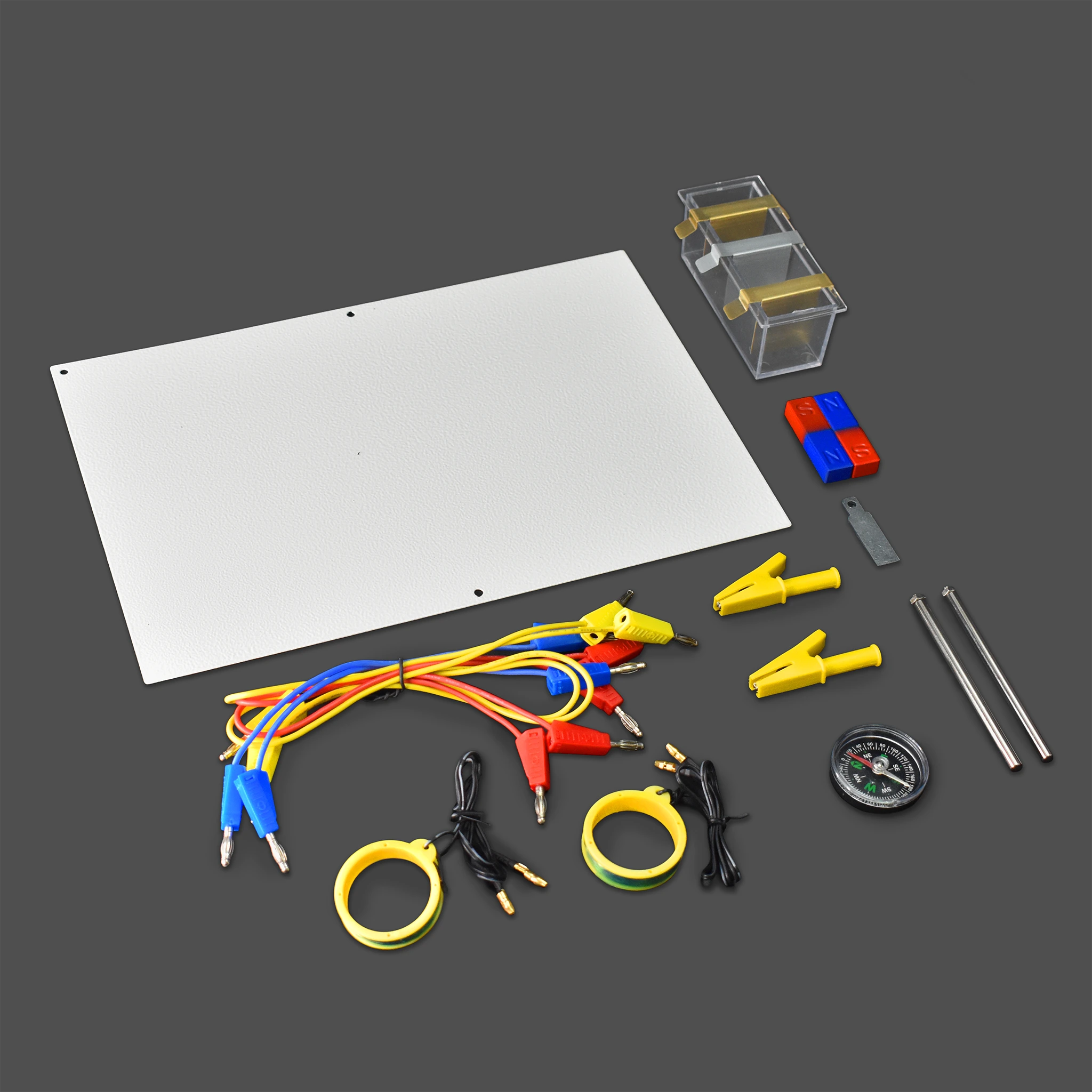

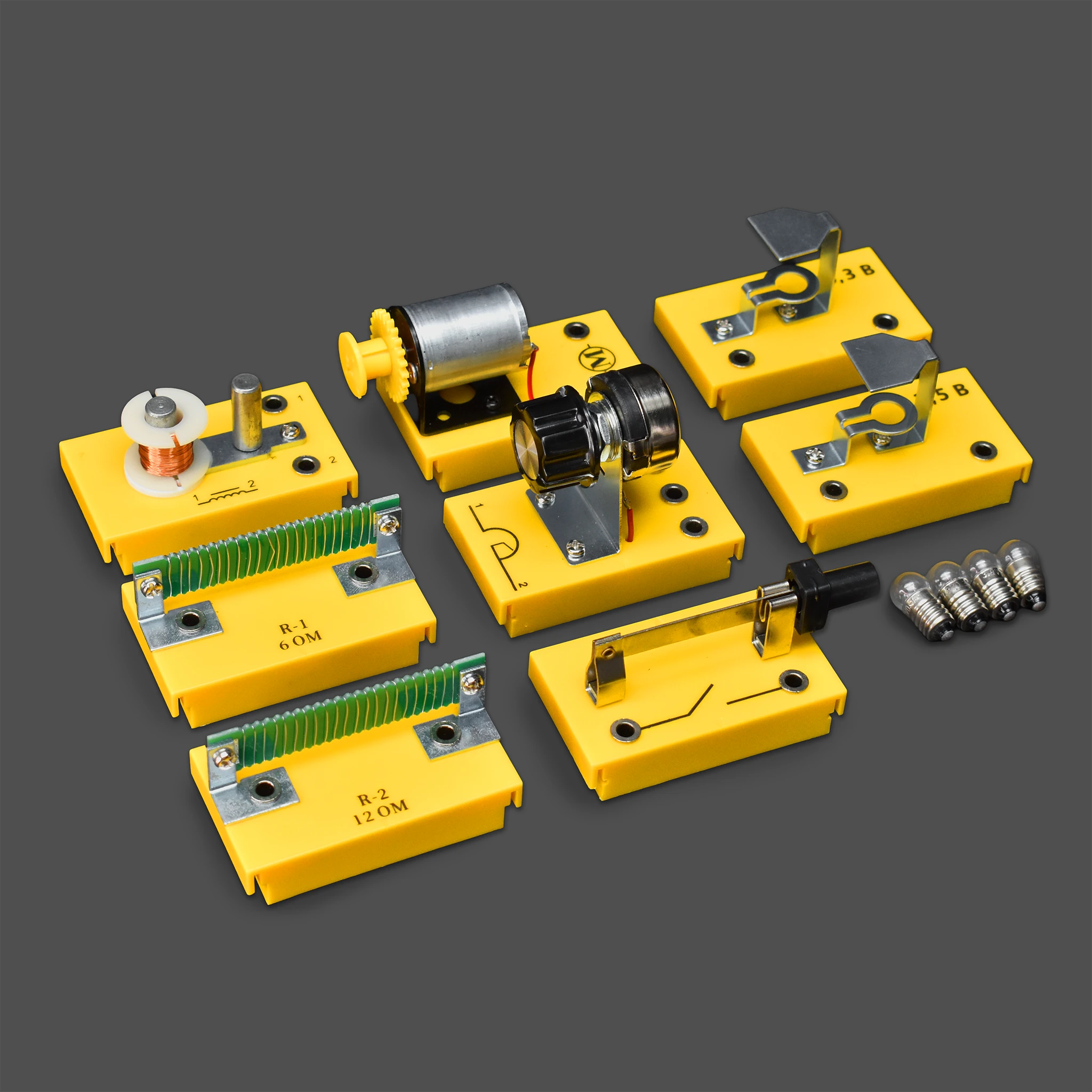

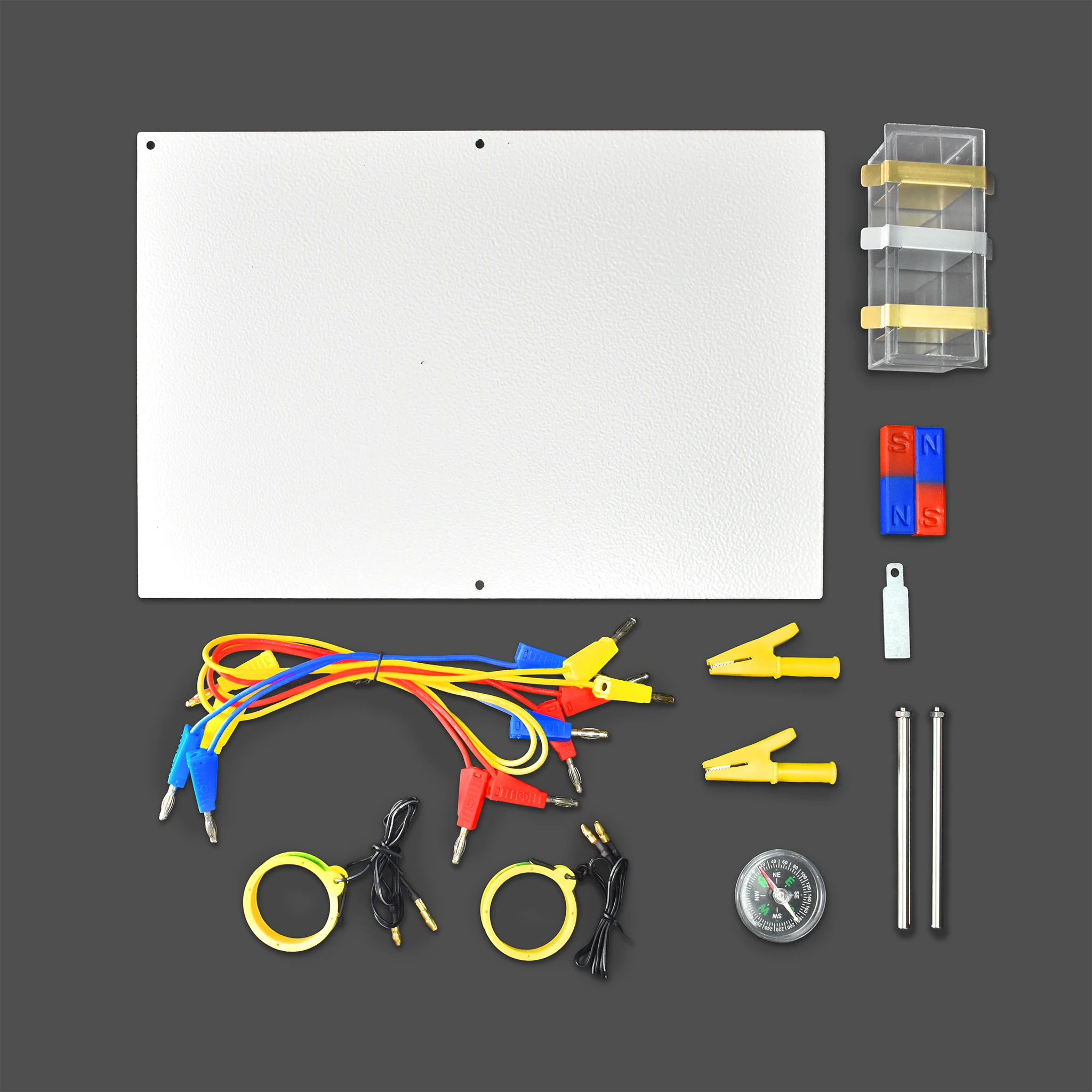

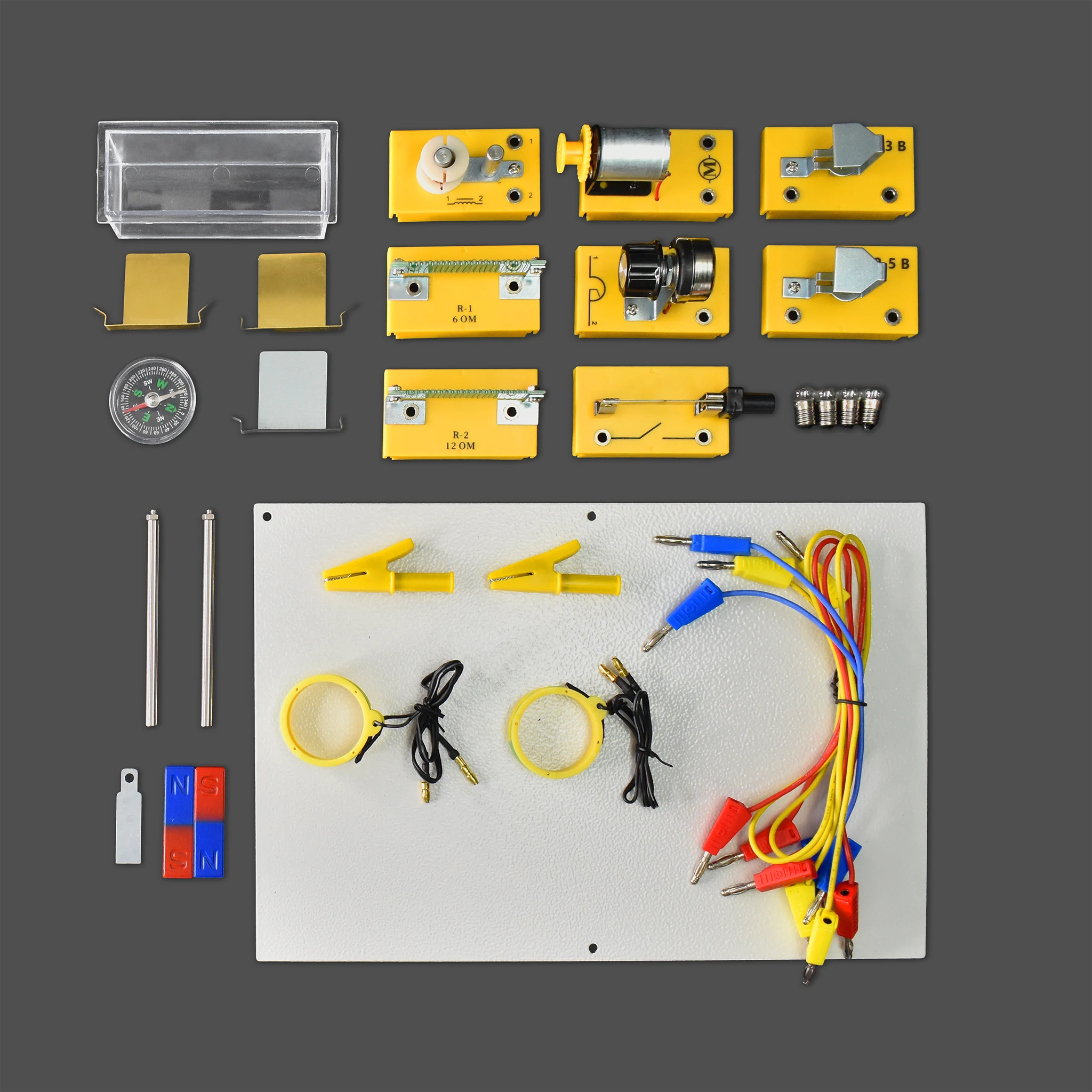

Комплектность

• Ключ — 1 шт.
• Кювета — 1 шт.
• Медный электрод — 2 шт.
• Цинковый электрод — 1 шт.
• Лампа с колпачком — 2 шт.
• Проволочный резистор 6 Ом — 1 шт.
• Проволочный резистор 12 Ом — 1 шт.
• Переменный резистор 10 Ом — 1 шт.
• Электродвигатель — 1 шт.
• Катушка-моток — 2 шт.
• Полосовой магнит — 2 шт.
• Пружинный зажим типа «крокодил» — 2 шт.
• Компас — 1 шт.
• Катушка-соленоид с сердечником — 1 шт.
• Комплект соединительных проводов со штырьевыми разъёмами «банан»: 500 мм — 2 шт.; 305 мм — 2 шт.; 155 мм — 2 шт.
• Металлическое рабочее поле — 1 шт.
• Лампочка 4,8 В — 4 шт.
• Металлический стержень — 2 шт.
• Паспорт изделия — 1 шт.
