Описание
Электрофорная машина — это классический электростатический генератор, предназначенный для получения высокого постоянного напряжения и проведения демонстрационных опытов по курсу физики. Прибор является незаменимым инструментом для визуализации абстрактных понятий электродинамики, позволяя генерировать мощные искровые разряды и накапливать значительный электрический заряд.Работа машины основана на принципе электростатической индукции. Благодаря встречному вращению дисков с проводящими секторами, на полюсах прибора создается разность потенциалов, достигающая десятков тысяч вольт. Прозрачное исполнение дисков позволяет учащимся детально наблюдать за механикой процесса, превращая сложную теорию в эффектное научное шоу.
Технические характеристики
- Тип устройства: электростатический генератор Уимсхёрста.
- Диаметр дисков: 225 мм.
- Материал дисков: изоляционный пластик с алюминиевыми секторами.
- Высота лейденских банок: 160 мм.
- Длина разрядников: 170 мм.
- Размеры основания (ДхШхВ): 287х195х20 мм.
- Габариты в сборе (ориентировочно): 300х225х330 мм.
- Размеры упаковки (ДхШхВ): 340х300х210 мм.
- Вес в упаковке: 2,100 кг.
Назначение и методические возможности
- Демонстрация электростатики: изучение явлений электростатической индукции и распределения зарядов.
- Работа с конденсаторами: накопление энергии в лейденских банках и исследование их емкости.
- Визуализация разрядов: создание искусственных молний (искровых пробоев воздуха) для изучения диэлектрической прочности среды.
- Лабораторные исследования: использование в качестве источника высокого напряжения для работы с электроскопами, султанами и другими приборами.
Конструктивные преимущества
- Прозрачные диски: выполнены из ударопрочного диэлектрического пластика, что обеспечивает долговечность и отличную видимость секторов.
- Высокоэффективные конденсаторы: две цилиндрические лейденские банки обеспечивают стабильное накопление заряда.
- Регулируемые разрядники: снабжены изолированными ручками для безопасной настройки межполюсного расстояния и получения искр различной интенсивности.
- Надежный привод: механизм встречного вращения обеспечивает равномерную работу прибора без лишних усилий.
Комплектность
- Электрофорная машина в сборе — 1 шт.
- Паспорт изделия с инструкцией по эксплуатации — 1 шт.
- Упаковочная коробка с ложементами — 1 шт.
Электрофорная машина (также известная как генератор Уимсхёрста) — это электростатический генератор, предназначенный для генерирования высокого постоянного напряжения. Используется для:
• демонстрации принципов электростатической индукции;
• накопления электрических зарядов на полюсах (например, на лейденских банках);
• создания искр и демонстрации электростатических явлений;
• образовательных целей в лабораториях и на уроках физики.

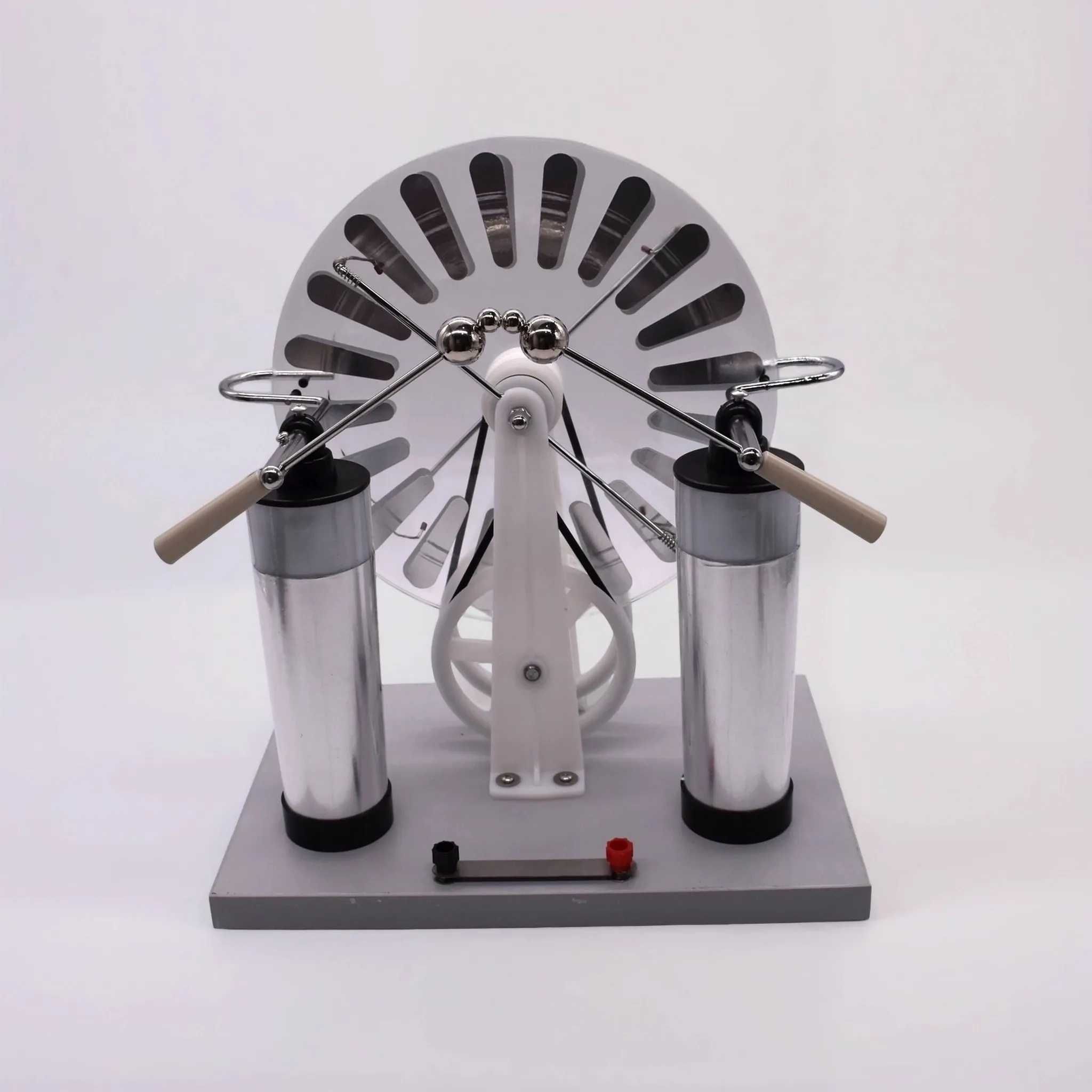

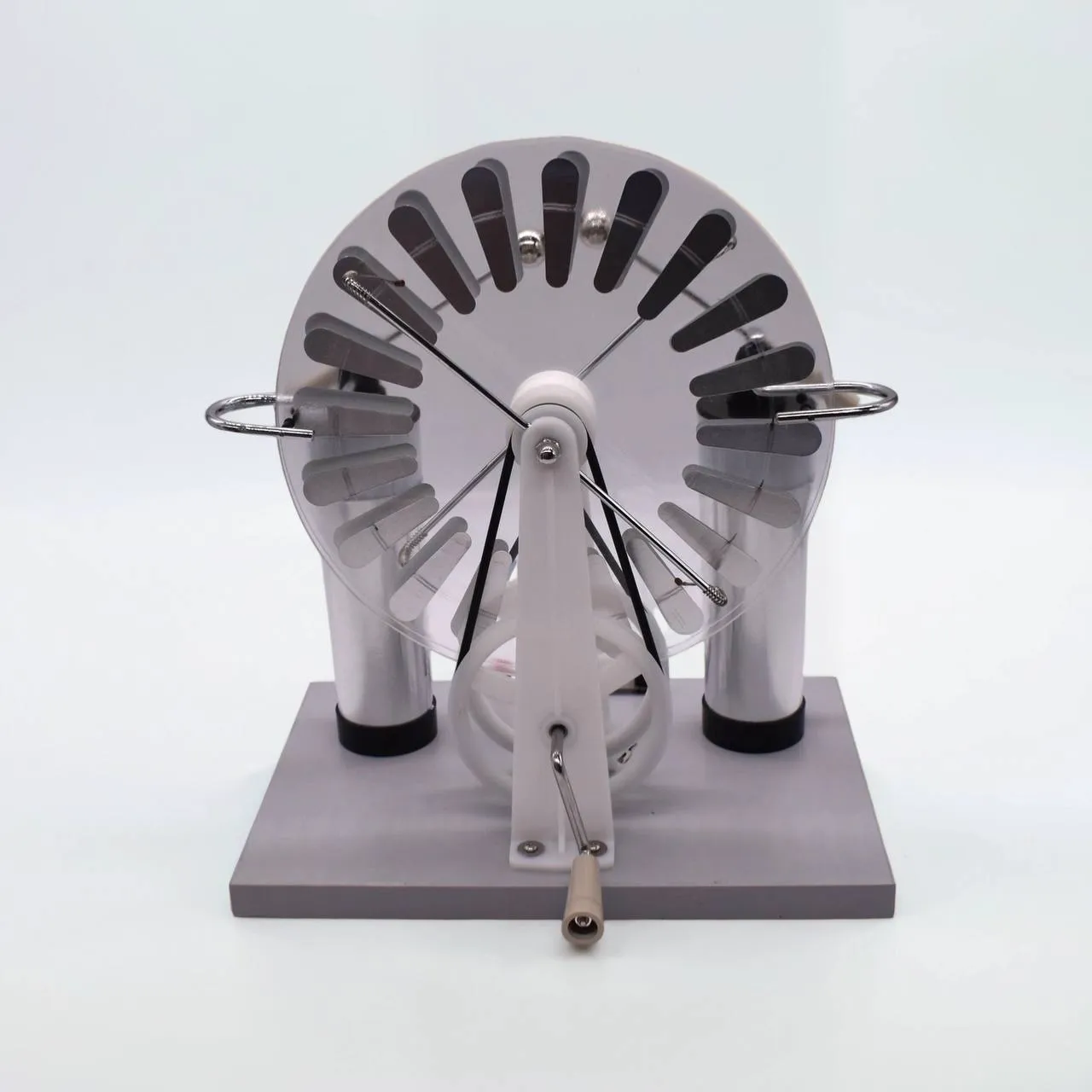

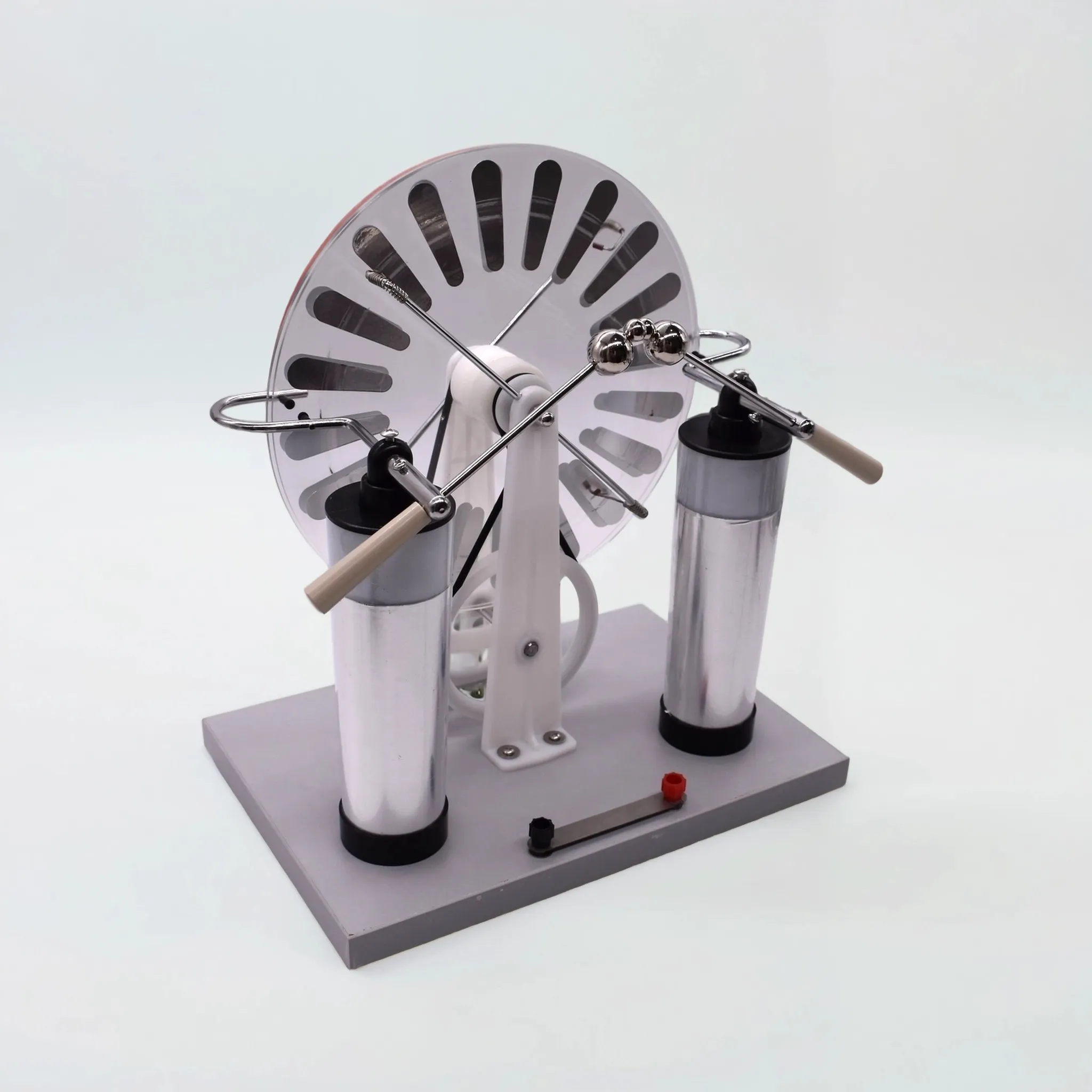

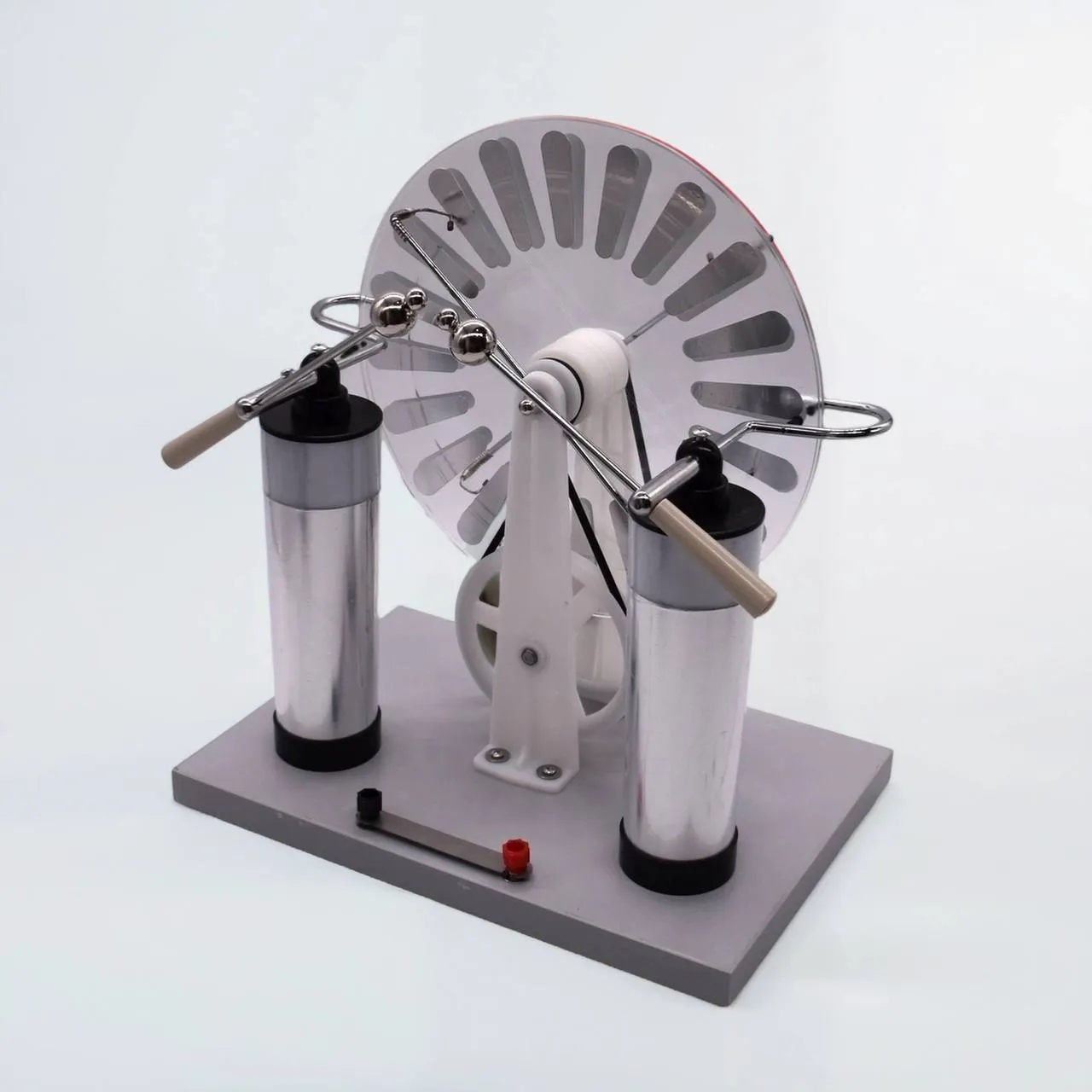

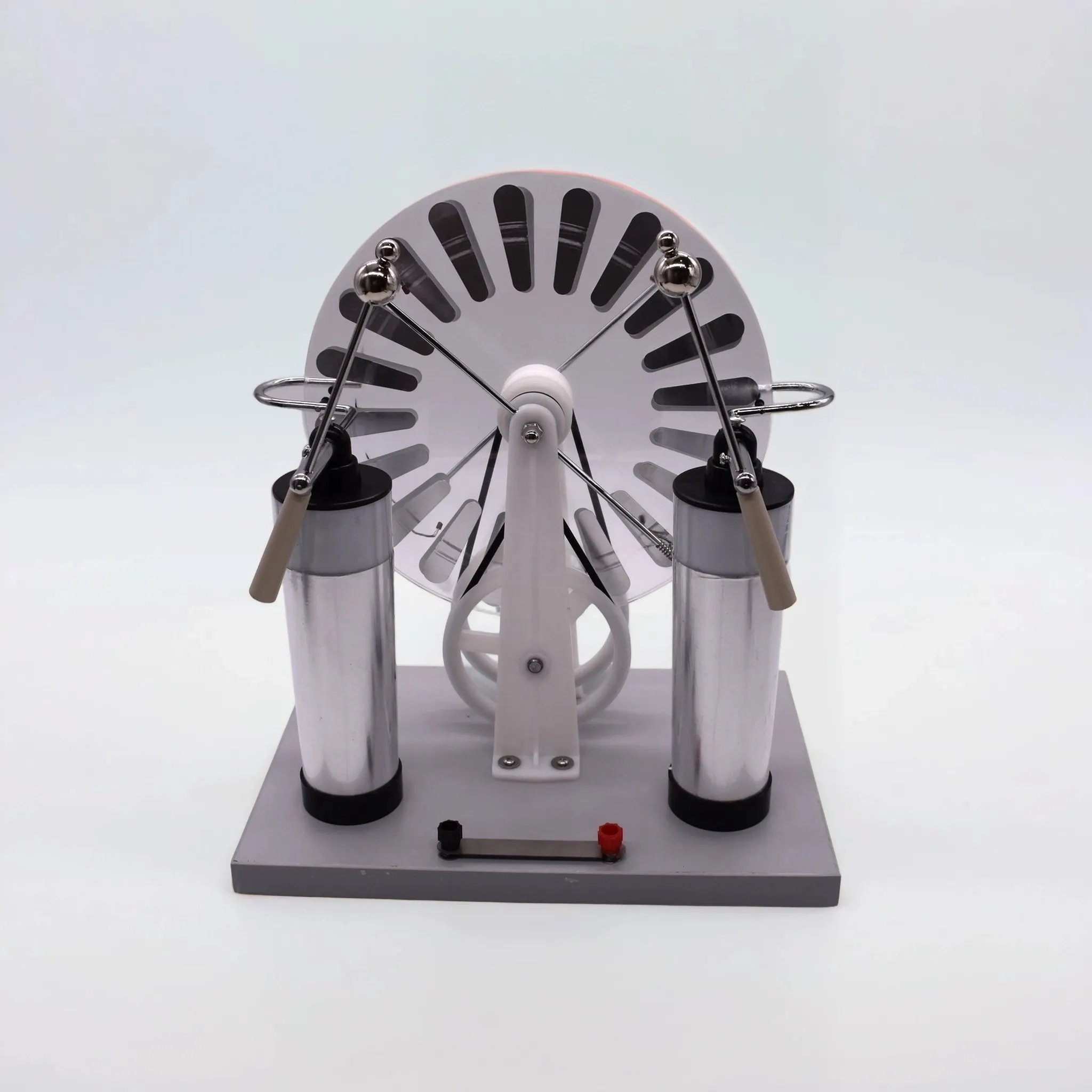

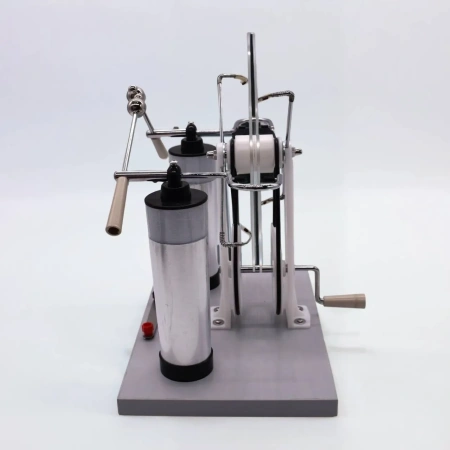

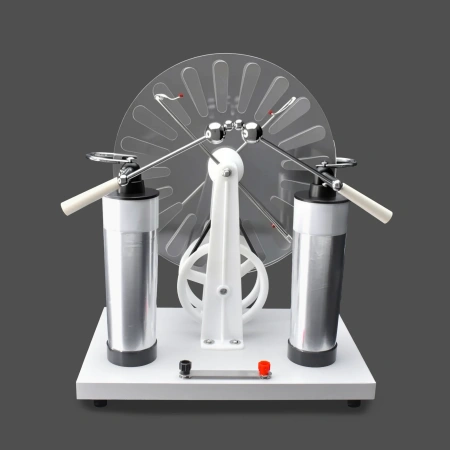

Конструкция
Прибор состоящая из следующих элементов:
• Два соосных диска (диаметр 225 мм, пластик) из изолирующего материала с нанесёнными проводящими секторами (видны на прозрачной круглой части).
• Контактные щётки (расположены на осях вращения дисков) — обеспечивают перенос заряда между секторами и внешними цепями.
• Лейденские банки (конденсаторы, высота 160 мм) — накапливают электрический заряд.
• Разрядники (длина: 170мм) — служат для создания искр и демонстрации накопленного напряжения.
• Механизм вращения (центральная ось и приводные элементы) — обеспечивает встречное вращение дисков с равной угловой скоростью.
• Основание (287х195х20)— фиксирует все элементы конструкции.
Принцип работы
Работа электрофорной машины основана на явлении электростатической индукции:
1. Диски приводятся во встречное вращение.
2. На секторах дисков накапливаются противоположные заряды (например, один сектор несёт положительный заряд, другой — отрицательный).
3. При вращении потенциалы секторов растут за счёт работы против силы электростатического притяжения.
4. Щётки контактируют с секторами, разделяя заряды и перенося их на лейденские банки.
5. Положительный заряд переносится в одном направлении, отрицательный — в противоположном.
6. На полюсах машины накапливается высокое напряжение (до нескольких сотен тысяч вольт).
7. При достижении определённого порога напряжения происходит пробой воздуха — возникает искра между разрядниками

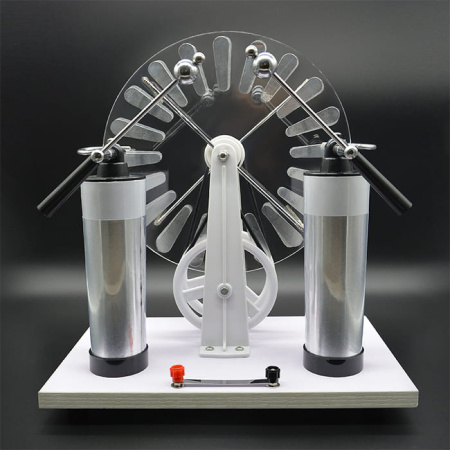

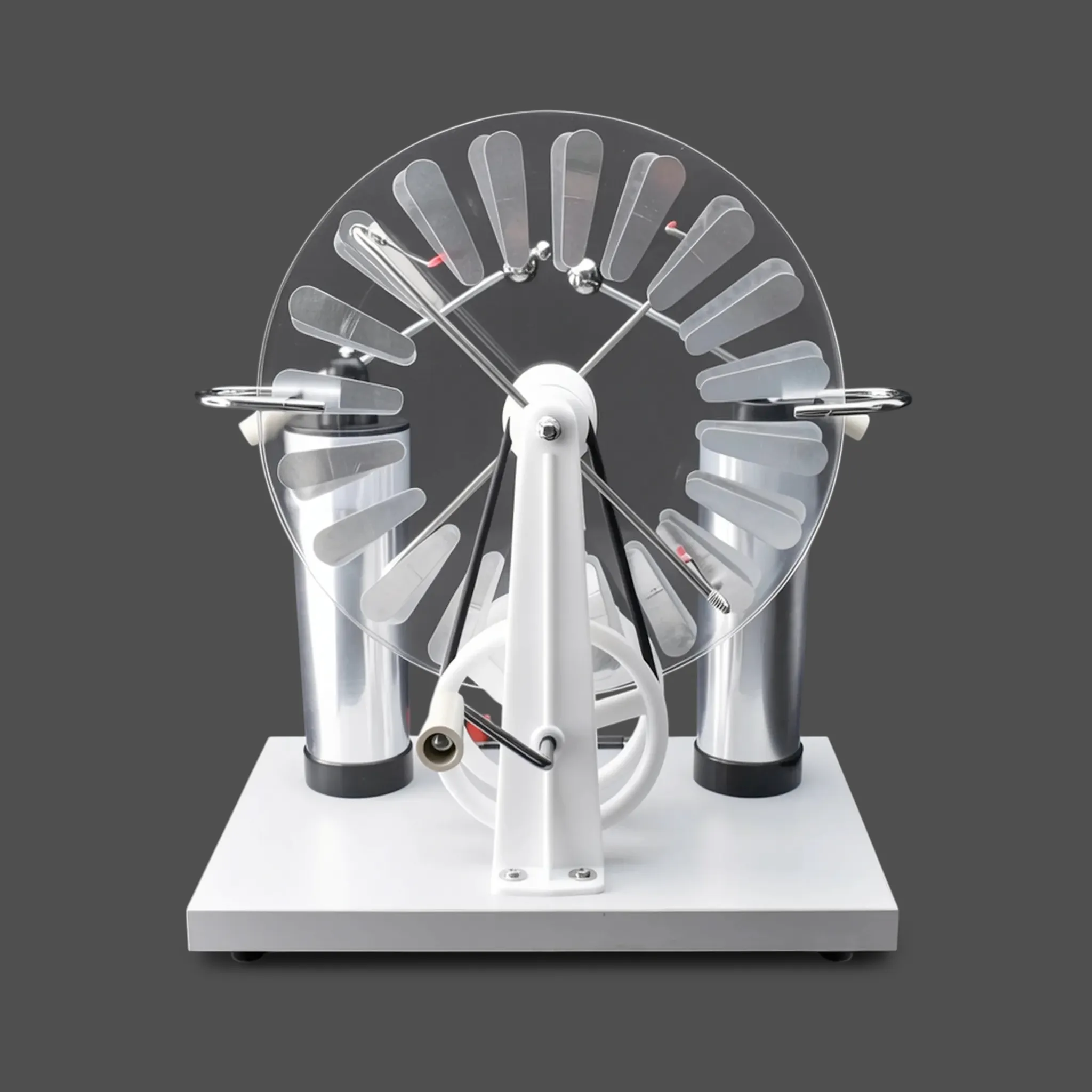

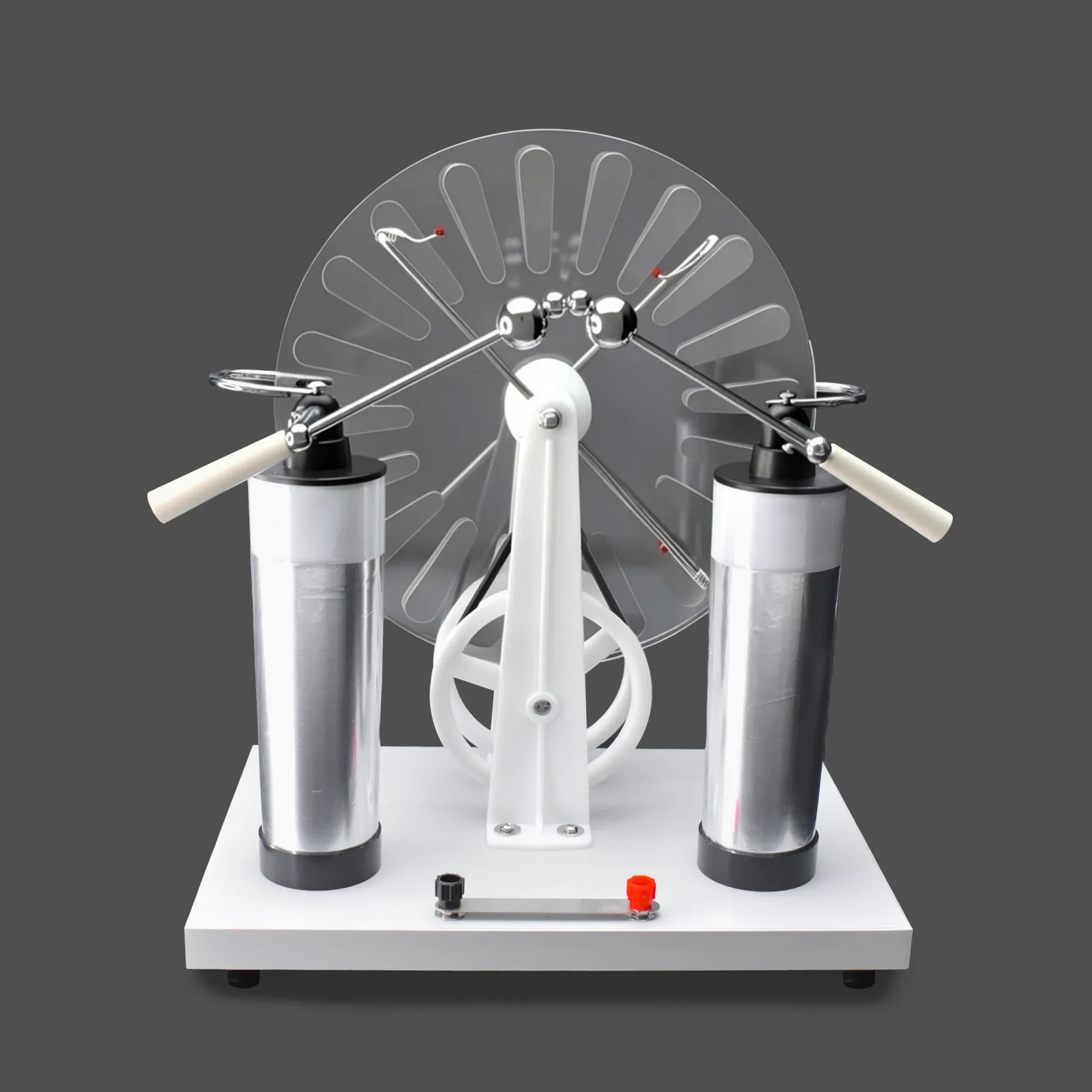

Особенности конструкции на изображении
• Прозрачные диски позволяют наблюдать движение секторов и процесс накопления заряда.
• Цилиндрические лейденские банки по бокам обеспечивают накопление и хранение заряда.
• Разрядники сверху создают видимые искры для демонстрации.
• Симметричная конструкция обеспечивает равномерное вращение и эффективную работу.
Применение
• Образовательные цели: демонстрация законов электростатики, принципов работы конденсаторов, явления индукции.
• Научные эксперименты: изучение электростатических явлений, измерение высокого напряжения.
• Демонстрационные установки: создание зрелищных искр для популяризации науки.
• Историческая реконструкция: воспроизведение классических экспериментов по электротехнике.
Комплектность:
1. Электрофорная машина в сборе – 1 шт
2. Упаковочная коробка – 1 шт.
3. Паспорт – 1 шт
Вес в упаковке: 2,100 кг,
Габариты: 340х300х210
