Описание
Учебный демонстрационный регулируемый источник питания предназначен для комплексного оснащения школьных кабинетов физики (раздел «Электродинамика. Законы постоянного и переменного тока»), электротехнических лабораторий, центров естественно-научного образования и профильных практикумов. Прибор обеспечивает безопасное электропитание учебных схем, демонстрационных установок и лабораторных приборов плавно регулируемым постоянным и переменным напряжением. Источник позволяет наглядно иллюстрировать закон Ома, работу полупроводниковых, электромагнитных и нагревательных устройств, вольт-амперные характеристики элементов цепи, а также отрабатывать практические навыки сборки электрических схем и проведения измерений. Встроенное ограничение выходного тока нагрузки до 2 А и многоуровневая система предохранителей гарантируют электробезопасность учащихся и предотвращают повреждение оборудования при коротких замыканиях.Технические характеристики
Тип учебного оборудования: демонстрационный регулируемый источник питания по физике (раздел «Электродинамика»)
Назначение: стабилизированное и регулируемое электропитание учебных схем и демонстрационных установок
Выходное напряжение: постоянное (DC) и переменное (AC), плавно регулируемое
Диапазоны регулировки выходного напряжения: 2 поддиапазона (0…12 В и 0…24 В)
Максимальный ток нагрузки: 2 А
Нестабильность выходного напряжения при изменении напряжения сети на 10%: не более 2%
Индикация выходного напряжения: аналоговый вольтметр со стрелочным индикатором (шкала до 30 В, маркировка «V»)
Клеммная группа подключения нагрузки: 4 клеммы (красная «+» положительного полюса, три чёрные для отрицательного полюса и вывода переменного тока «~»)
Электропитание прибора: однофазная сеть 220 В, частота 50 Гц
Система защиты: 2 внешних держателя плавких предохранителей на задней панели (номиналы 0,4 А и 2 А)
Материал корпуса: прочный диэлектрический пластик
Органы управления на панелях: тумблер переключения диапазонов «0…12 В / 0…24 В», поворотная ручка плавной регулировки напряжения, сетевая кнопка включения (на задней панели)
Габаритные размеры прибора (ДхШхВ): 230х210х87 мм
Габаритные размеры упаковки (ДхШхВ): 270х270х100 мм
Вес прибора: 2,2 кг
Вес прибора в упаковке: 2,4 кг
Особенности конструкции и функциональности
Двухдиапазонная регулировка AC/DC: переключатель диапазонов («0…12 В» и «0…24 В») в сочетании с плавной ручкой-регулятором обеспечивает точную установку постоянного и переменного напряжения для решения широкого спектра демонстрационных задач.Наглядный аналоговый вольтметр: крупный стрелочный индикатор со шкалой до 30 В обеспечивает отличную считываемость показаний с учительского демонстрационного стола даже из дальних рядов учебной аудитории.
Безопасная цветовая маркировка клемм: клеммная группа с чётким цветовым и символьным разделением (красный «+», чёрные «-» и «~») исключает ошибки учащихся при сборке и коммутации сложных электрических цепей.
Комплексная электрозащита и надёжность: ограничение тока нагрузки до 2 А, ударопрочный диэлектрический пластиковый корпус и раздельные держатели предохранителей на задней панели гарантируют длительный ресурс работы и безопасность учебного процесса.
Комплектность
Источник питания демонстрационный регулируемый — 1 шт.Запасные плавкие предохранители (0,4 А и 2 А) — 4 шт.
Паспорт изделия — 1 шт.
Предназначен для применения в учебных лабораториях для электропитания электрических цепей и приборов при проведении лабораторных и демонстрационных работ по физике. Прибор позволяет наглядно демонстрировать законы постоянного тока, работу электрических устройств, зависимость силы тока от напряжения, а также отрабатывать навыки измерения электрических величин. Ограничение нагрузки не более 2 А обеспечивает безопасную демонстрацию типовых схем без риска повреждения оборудования.

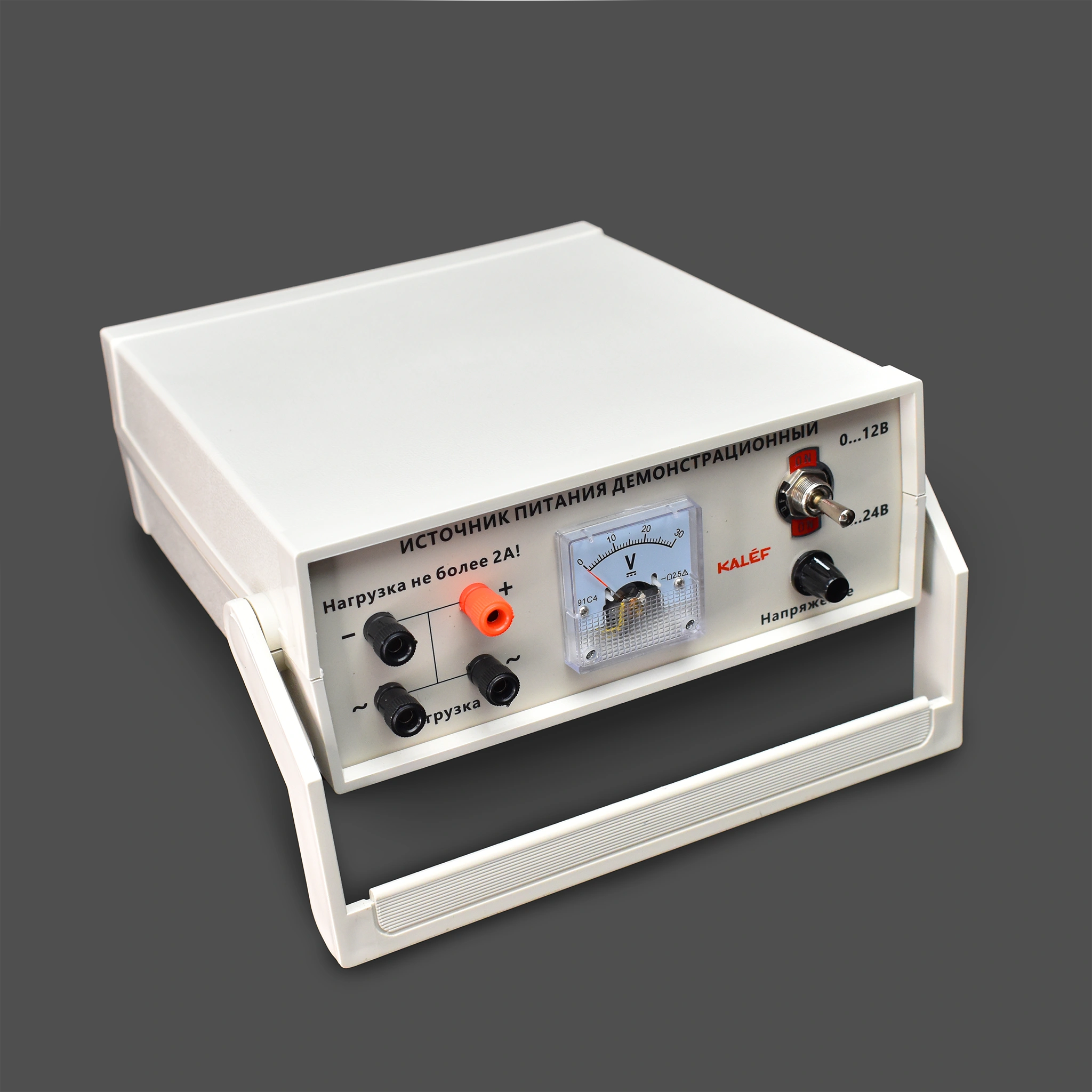

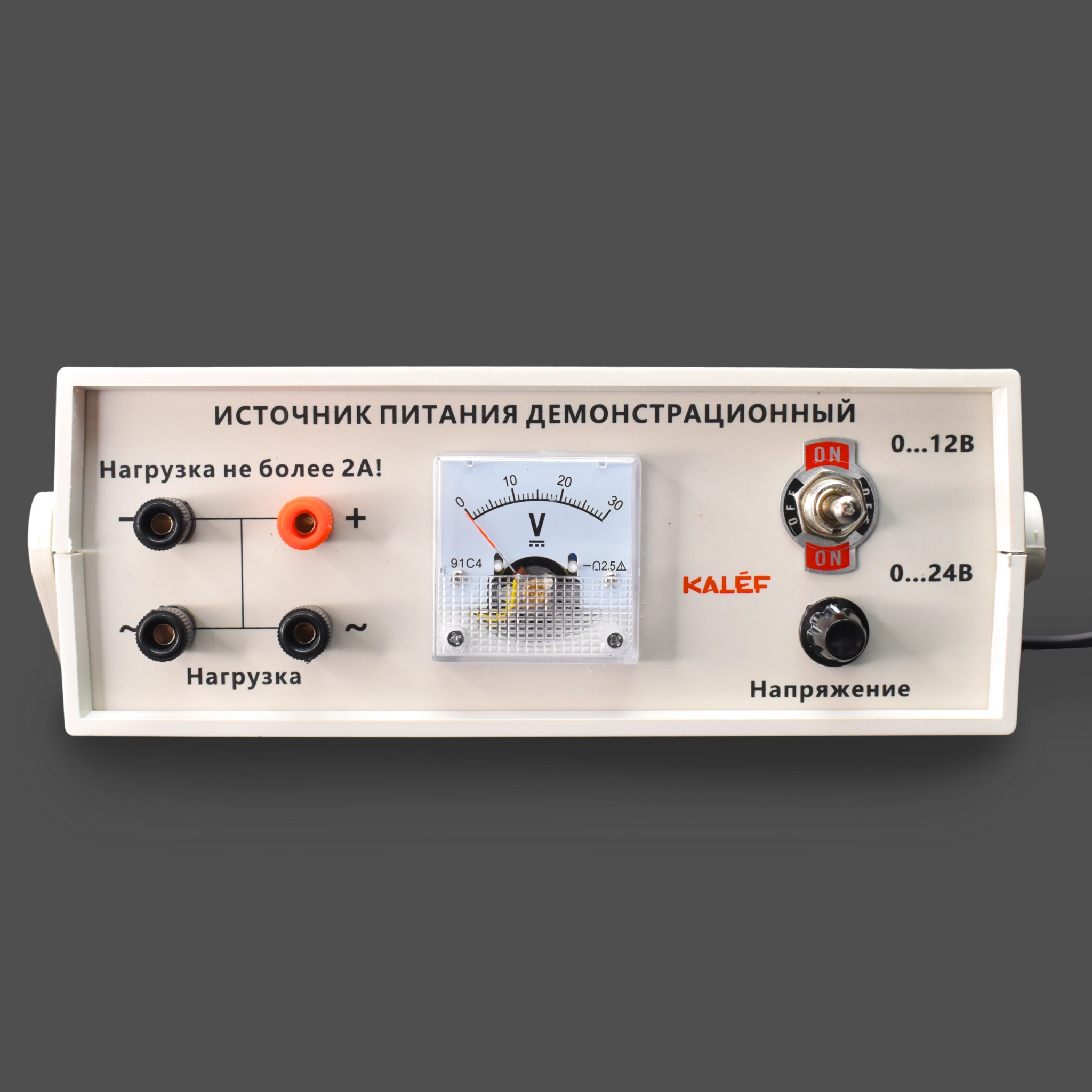

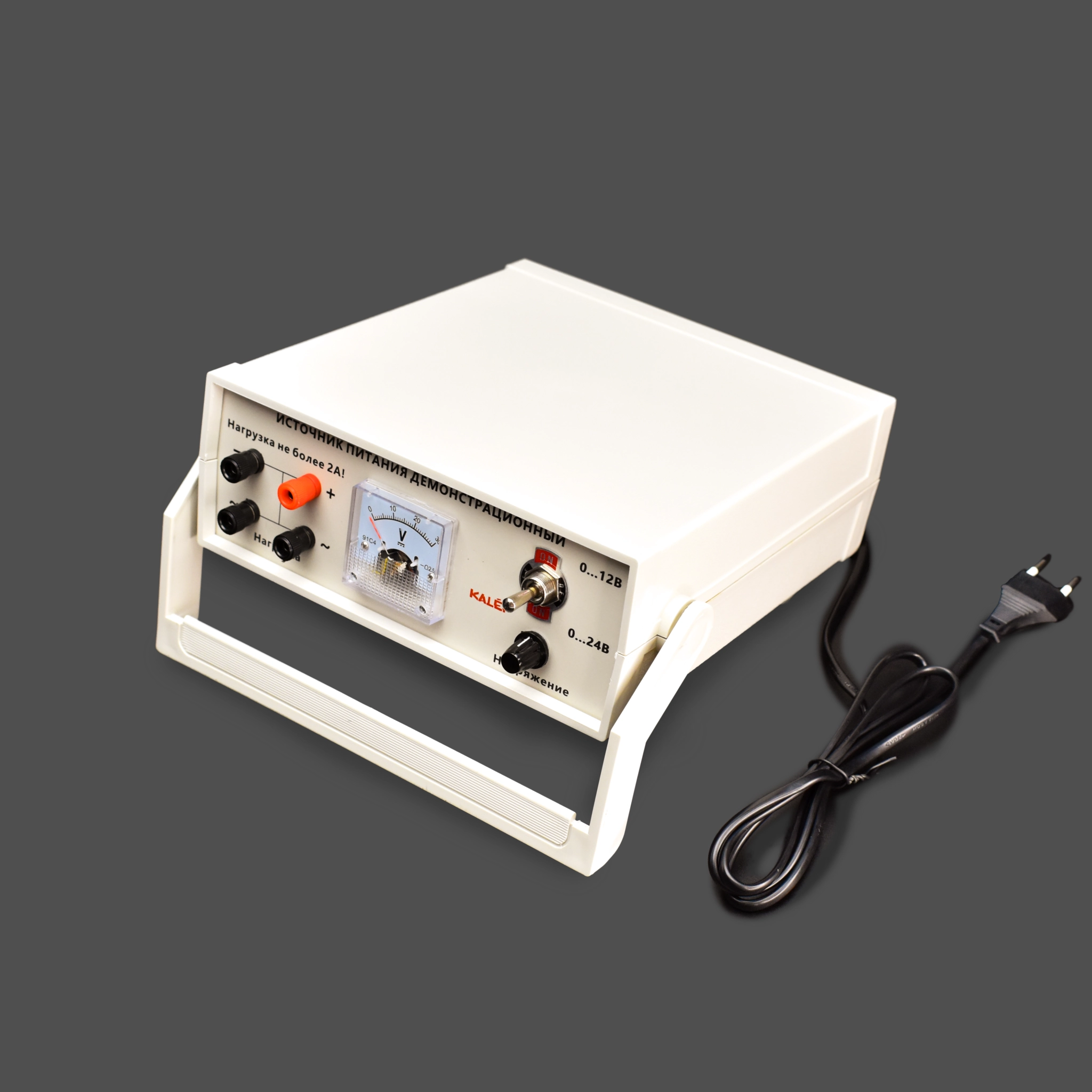

Конструкция
1. Корпус прямоугольной формы из (пластик) — обеспечивает размещение и защиту внутренних электронных компонентов, отличается компактными габаритами и устойчивой посадкой на горизонтальной поверхности.
2. Клеммная группа для подключения нагрузки — включает три чёрные клеммы (отрицательный полюс и выход переменного тока, обозначенный символом «~») и одну красную клемму (положительный полюс).
3. Аналоговый вольтметр со стрелочным индикатором — оснащён шкалой с делениями до 30 В и маркировкой «V».
4. Переключатель диапазонов выходного напряжения — тумблер с позициями «0…12 В» и «0…24 В» даёт возможность выбирать требуемый диапазон в зависимости от подключаемого оборудования.
5. Ручка-регулятор напряжения.
Информационная маркировка на лицевой панели — включает наименование устройства («Источник питания демонстрационный»), предельные значения тока и напряжения, а также логотип производителя (KALEF), что упрощает идентификацию прибора и соблюдение эксплуатационных ограничений.

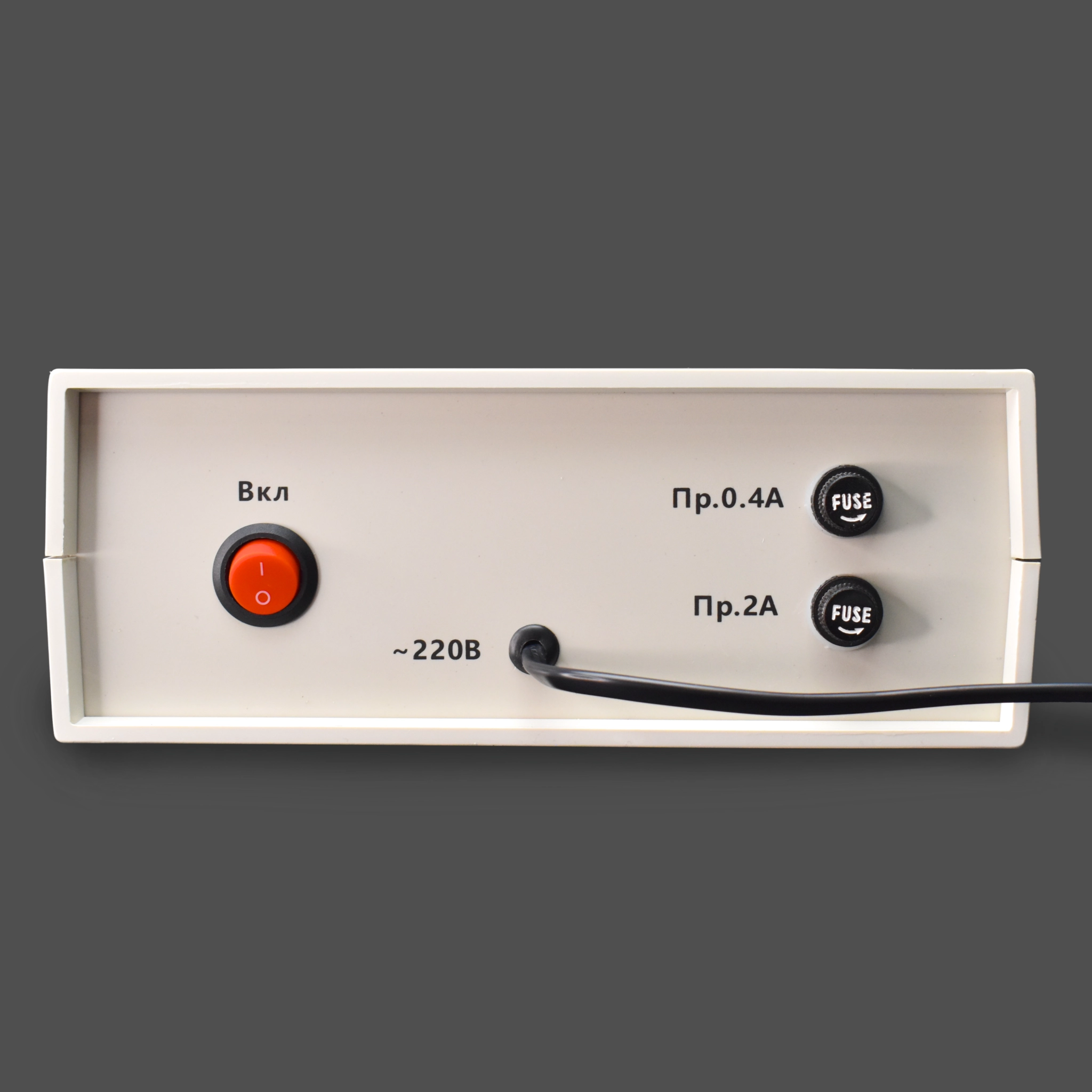

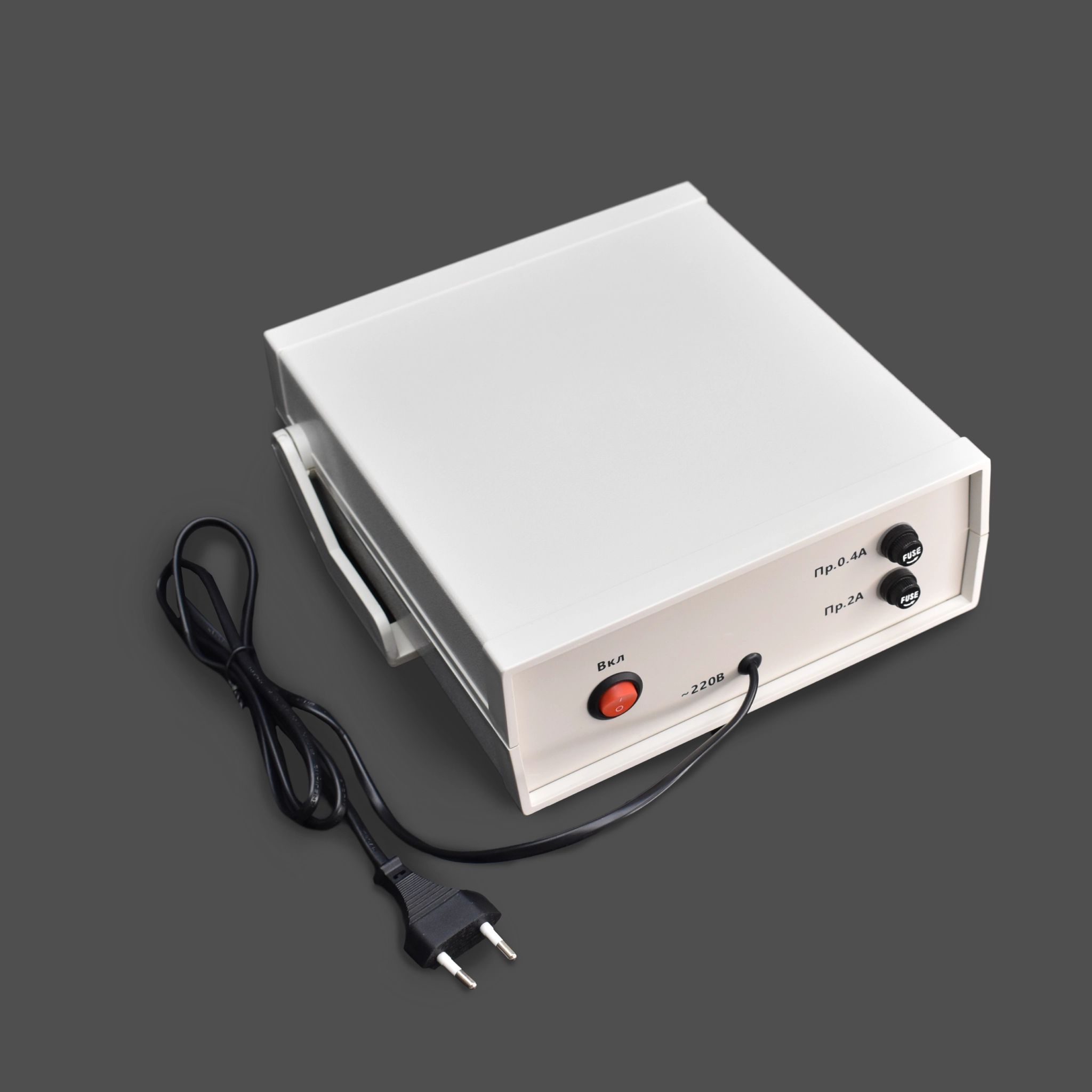

6. На задней панели имеются: кнопка включения; гнездо подключения питания «~220 В»; 2 держателя предохранителя.
Технические характеристики
1. Выходное постоянное и переменное напряжение, регулируемое в двух диапазонах: 0...12; 0...24 В.
2. Максимальный ток нагрузки: 2А.
3. Нестабильность выходного напряжения при изменении напряжения сети на 10%: не более 2%.
4. Электропитания: однофазная сеть с напряжением 220 В и частотой 50 Гц.
5. Предохранители на 0,4 А и 2 А.
Габаритные размеры и вес
1. Размеры источника питания демонстрационного (ДхШхВ): 230х210х87 мм.
2. Вес: 2,2 кг.
3. Размер упаковки (ДхШхВ): 270х270х100 мм.
4. Вес прибора в упаковке: 2,4 кг.
Комплектность
1. Источник питания демонстрационный — 1 шт.
2. Предохранители — 4 шт.
3. Паспорт — 1 шт.
