Описание
Прибор предназначен для генерации регулируемого электрического напряжения и стабилизации тока при проведении лабораторных, исследовательских и практических работ. Оборудование обеспечивает электропитание интегральных плат, микроконтроллеров, а также применяется для наладки и диагностики радиоэлектронных схем. Конструктивное исполнение и встроенная система прецизионного ограничения рабочих параметров позволяют выполнять измерения и тестирование электронных компонентов в безопасном режиме. Изделие разработано в соответствии с актуальными стандартами материально-технического обеспечения учебных кабинетов и эффективно используется в качестве базового элемента измерительной инфраструктуры образовательных учреждений.Технические характеристики
Входное напряжение питания: 220 В (базовое), с возможностью переключения на 110 В или 115/230 В (опционально).
Рабочая температура среды: от –10 °C до +40 °C.
Относительная влажность воздуха рабочей среды: менее 80 %.
Тип дисплея: цифровой жидкокристаллический.
Индицируемые параметры: выходное напряжение (V), сила тока (A).
Точность отображения данных (Display accuracy): ±0,5 % +1 единица младшего разряда.
Интерфейс управления: три поворотных потенциометра (CURRENT, VOLTAGE, CV/CC).
Режимы стабилизации: постоянное напряжение (CV), постоянный ток (CC).
Разъемы подключения нагрузки: выходные гнездовые клеммы OUTPUT (+/-).
Габаритные размеры дисплея (ДхШ): 60x45 мм.
Габаритные размеры блока питания (ДхШхВ): 205x70x140 мм.
Длина сетевого кабеля питания: 105 мм.
Длина измерительных проводов: 75 мм.
Габаритные размеры упаковки (ДхШхВ): 265x130x200 мм.
Вес: 0,8 кг.
Вес: 1,2 кг (в упаковке).
Особенности конструкции и функциональности
- Комбинированный ударопрочный корпус: Основание выполнено из тонколистового металла, защищающего внутренние компоненты от механических повреждений и электромагнитных помех, а лицевая панель изготовлена из диэлектрического пластика. На панели эргономично расположены органы коммутации и управления.
- Двухканальный цифровой мониторинг: Интегрированный ЖК-экран обеспечивает синхронное считывание показаний напряжения и силы тока без подключения внешних мультиметров. Высокая точность отображения минимизирует погрешность измерений при фиксации данных.
- Автоматическое переключение режимов работы: Блок управления поддерживает плавную регулировку параметров с помощью энкодеров VOLTAGE и CURRENT. Алгоритм CV/CC автоматически переводит систему из режима стабилизации напряжения в режим стабилизации тока при достижении заданных пользователем предельных значений, защищая подключенную цепь от короткого замыкания.
- Безопасная световая индикация: Главный двухпозиционный выключатель красного цвета снабжен ярким световым индикатором рабочего состояния, что позволяет визуально контролировать подачу напряжения на выходные клеммы. Комплектные изолированные провода с зажимами типа «крокодил» обеспечивают надежное и быстрое сопряжение с нагрузкой.

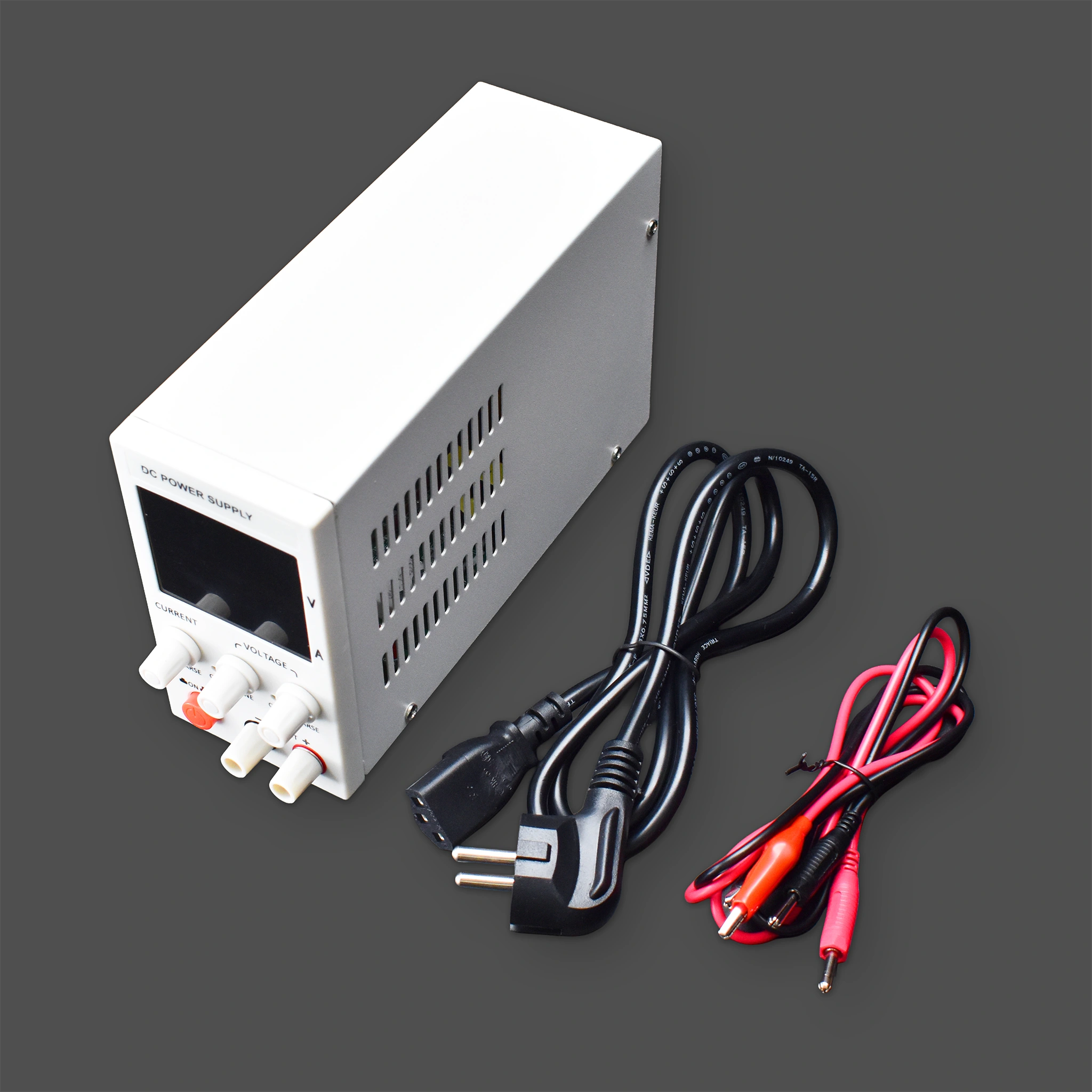

Комплектность
- Источник питания регулируемый лабораторный — 1 шт.
- Измерительные провода с зажимами типа «крокодил» (красный и черный) — 2 шт.
- Сетевой кабель питания — 1 шт.
- Паспорт изделия технический — 1 шт.
Блок питания предназначен для регулируемого электропитания и тестирования электронных устройств. Позволяет задавать нужное напряжение и ограничивать ток. Используется в лабораторных работах, для питания плат и микроконтроллеров, отладки самодельных схем и измерения параметров цепей.
Конструкция

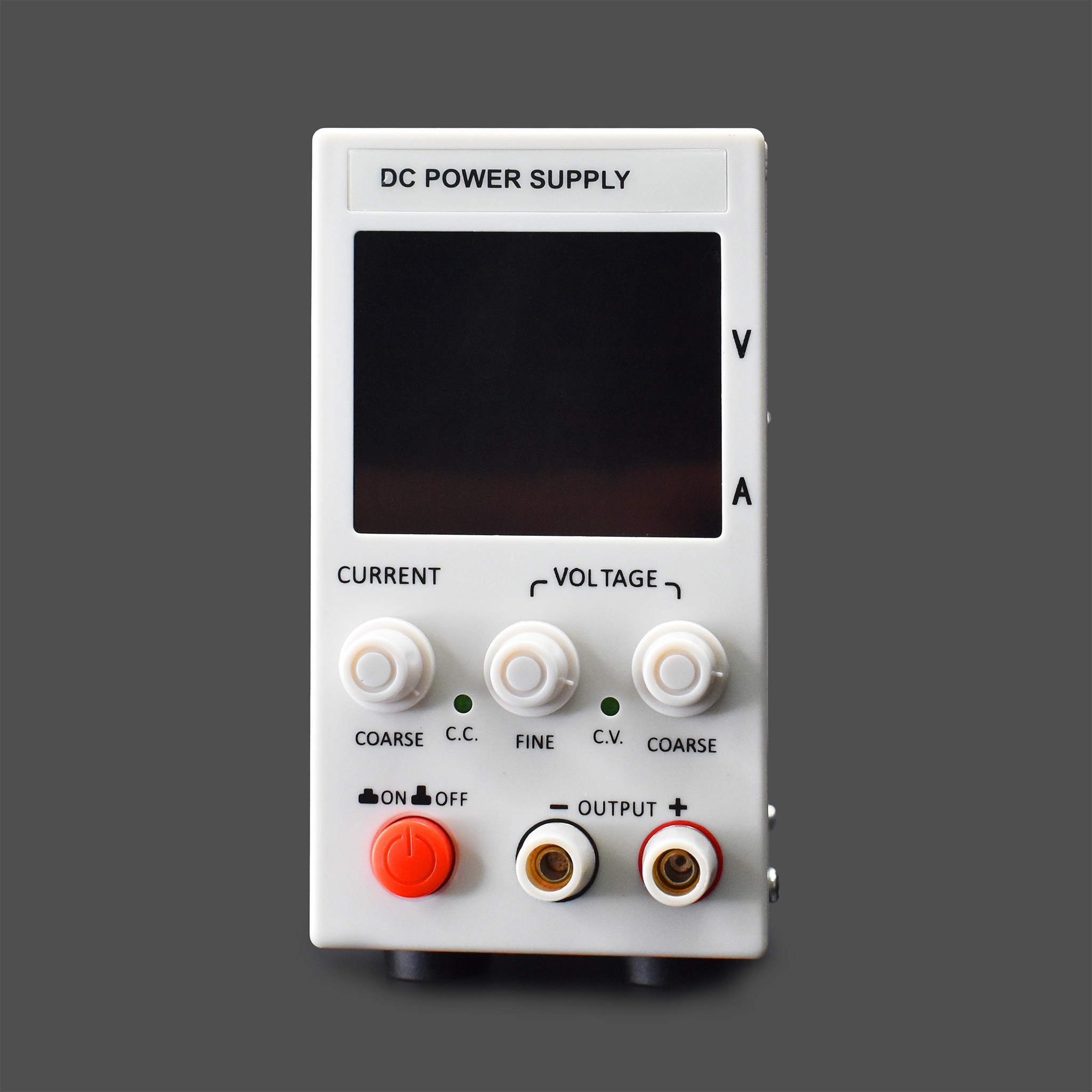

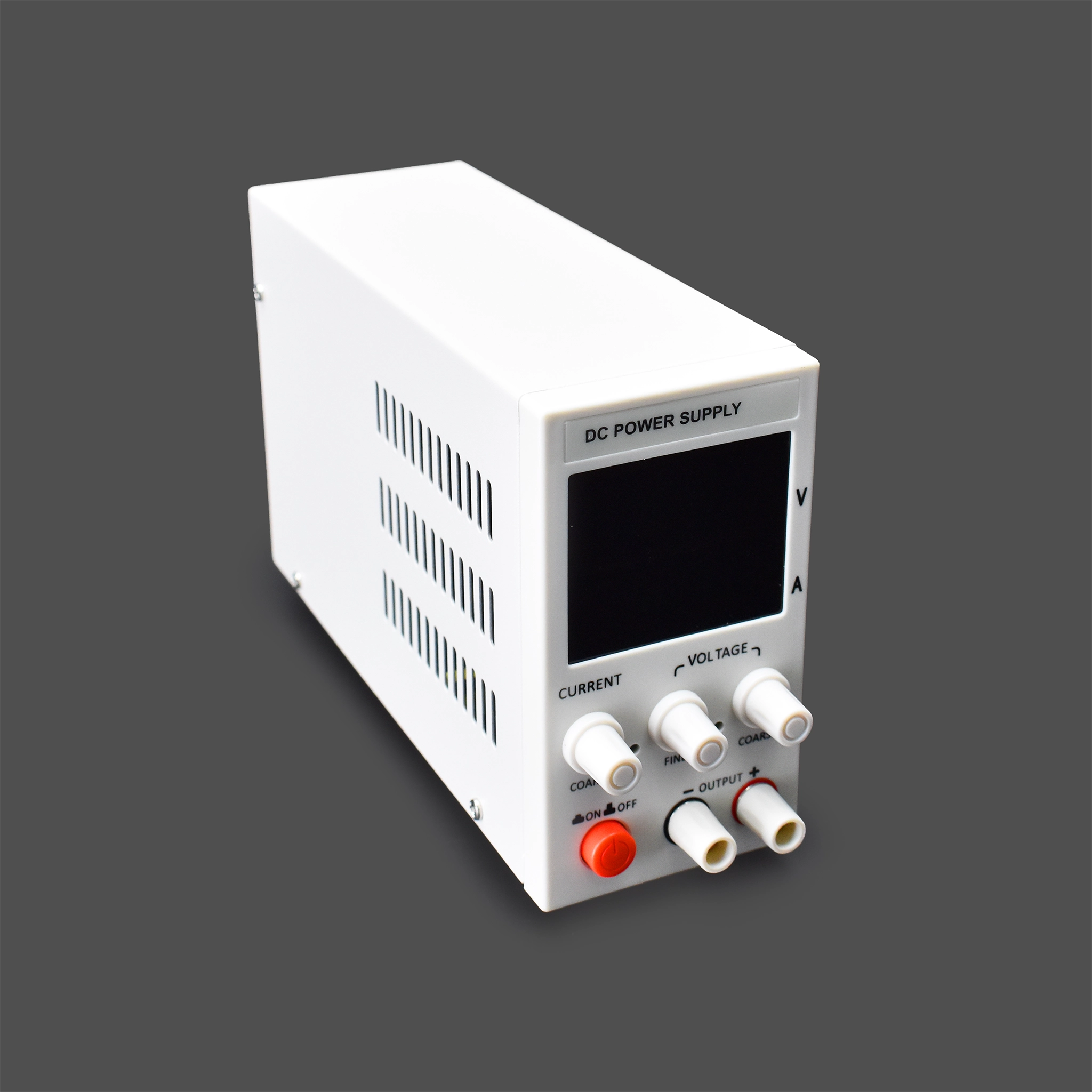

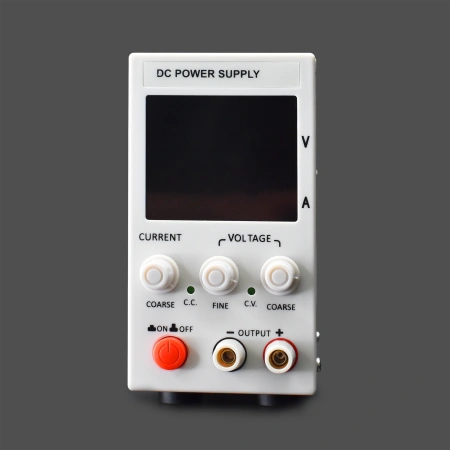

Корпус выполнен из тонкого метала и белого пластика (передняя панель). На передней панели расположены:
1. Цифровой дисплей — для одновременного отображения выходного напряжения (V) и силы тока (A). Размер дисплея (ДхШ): 60х45 мм.
2. Три поворотных регулятора: CURRENT (ограничение тока), VOLTAGE (регулировка выходного напряжения), CV/CC (переключение режимов работы: стабилизация напряжения или тока).
3. Кнопка включения/выключения (красная, с индикатором).
4. Выходные клеммы OUTPUT (+/-) — для подключения нагрузки.
Технические характеристики
1. Входное напряжение: 220 В (по умолчанию); возможно переключение на 110 В или 115 В / 230 В (опционально).
2. Рабочая среда: температура от –10 °C до +40 °C, относительная влажность < 80 %.
3. Точность отображения (Display accuracy): ±0,5 % + 1 единица младшего разряда.
Габаритные размеры и вес
1. Размеры блока питания (ДхШхВ): 205х70х140 мм.
2. Вес прибора: 0,8 кг.
3. Длина сетевого кабеля: 105 мм.
4. Длина измерительных проводов с зажимами «крокодил»: 75 мм.
5. Размеры упаковки (ДхШхВ): 265х130х200 мм.
6. Вес прибора в упаковке: 1,2 кг.
Комплектность
1. Блок питания — 1 шт.
2. Измерительные провода с зажимами типа «крокодил» (красный и черный) для подключения к нагрузке — 2 шт.
3. Сетевой кабель для подключения прибора к бытовой электросети (обычно 220 В) — 1 шт.
4. Паспорт — 1 шт.
