Описание
Специализированный лабораторный радиотехнический прибор комбинированного типа разработан для контролируемой подачи стабилизированного и регулируемого электрического напряжения на экспериментальные схемы в ходе учебно-исследовательской деятельности. Трансформаторная система электропитания позволяет преобразовывать сетевой ток для безопасного подключения низковольтных нагрузок, проведения практикумов по электродинамике и тестирования полупроводниковых компонентов. Наличие независимых каналов генерации переменного и постоянного тока обеспечивает широкую методическую универсальность прибора при комплектации предметной среды физических кабинетов. Конструктивное исполнение ориентировано на интенсивную эксплуатацию и гарантирует надежную защиту от коротких замыканий благодаря встроенному предохранительному блоку.Технические характеристики
Материал несущего корпуса: комбинированный (металл, ударопрочный изоляционный пластик).
Номинальное сетевое напряжение питания: 220 В переменного тока.
Максимальная величина выходного напряжения: 24 В.
Параметры канала переменного тока: диапазон регулирования 3–24 В, максимальная сила тока до 6 А.
Параметры основного канала постоянного тока: диапазон регулирования 0–24 В, максимальная сила тока до 1 А.
Параметры фиксированного канала постоянного тока: выходное напряжение 6 В, сила тока до 2 А.
Тип измерительного устройства: аналоговый (стрелочный) вольтметр класса точности для визуализации ЭДС.
Интерфейс подключения проводников: 6 гнездовых клемм (винтовые/штекерные разъемы с цветовой полярной кодировкой).
Габаритные размеры стрелочного вольтметра (ДхШхВ): 45x45x9 мм.
Габаритные размеры корпуса прибора (ДхШхВ): 245x190x110 мм.
Длина соединительного сетевого кабеля: 130 мм.
Габаритные размеры упаковки (ДхШхВ): 250x250x135 мм.
Вес: 3,3 кг.
Особенности конструкции и функциональности

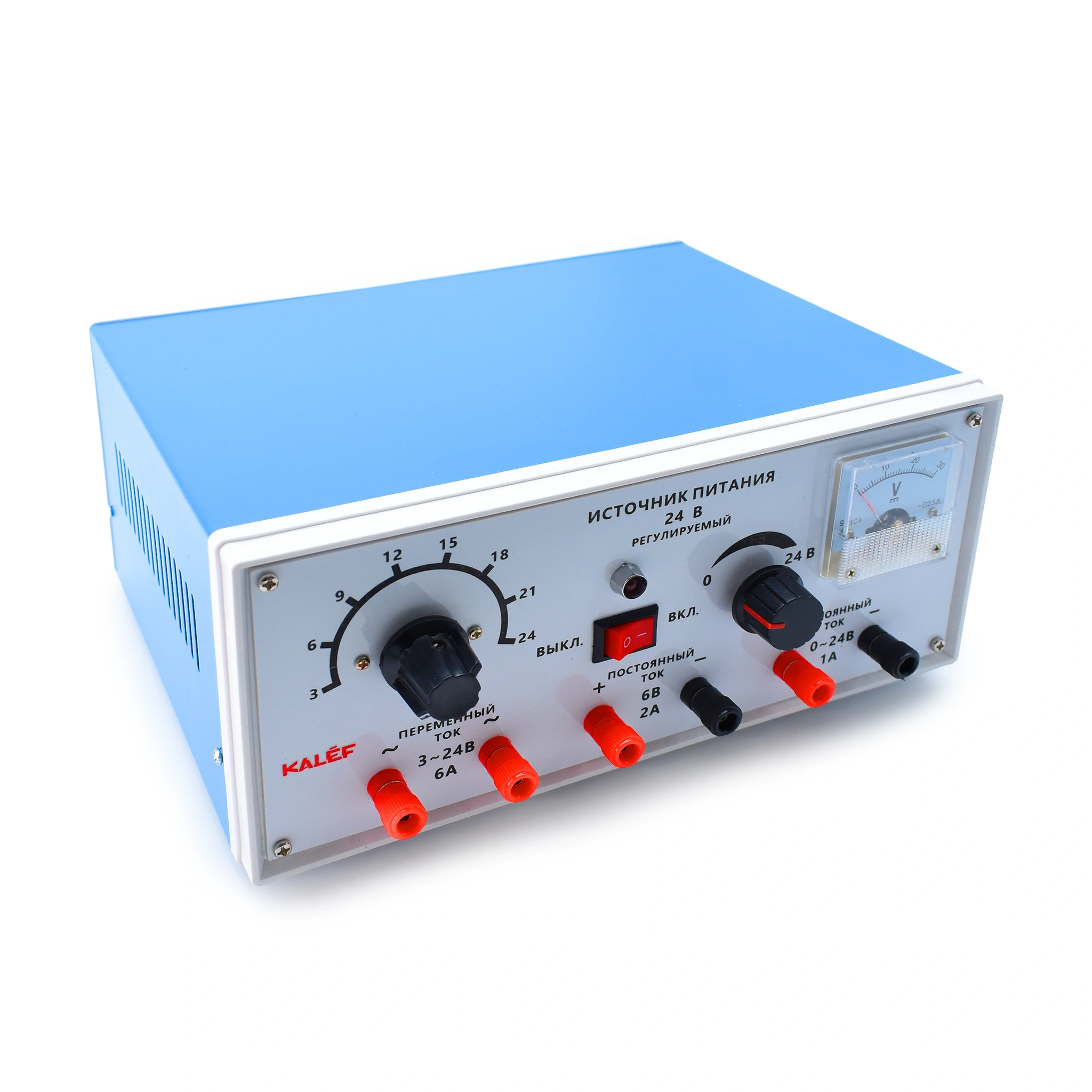

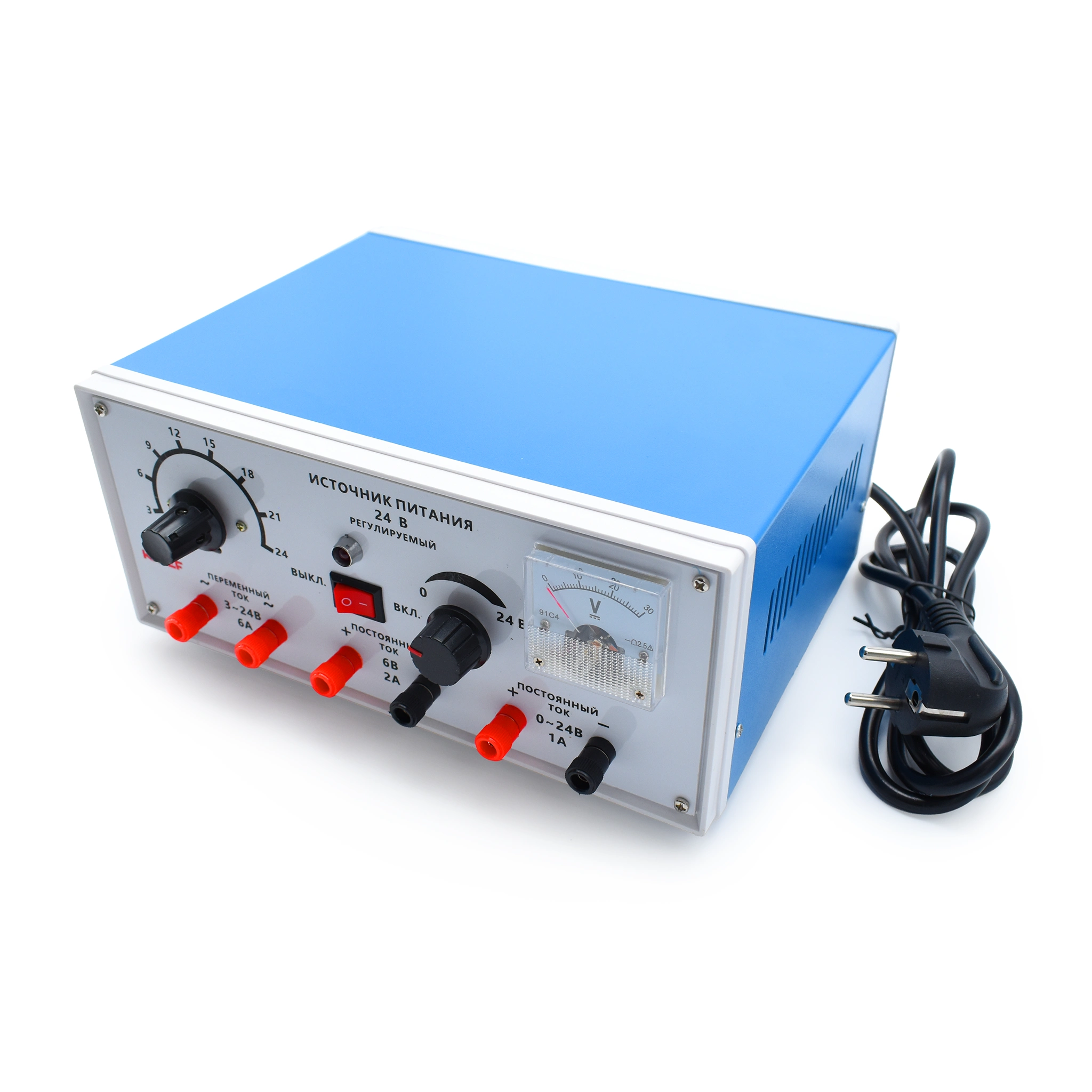

- Многоканальная коммутационная панель: Выходная зона снабжена шестью клеммами, разделенными по типу тока и номиналам. Переменный ток (3–24 В, 6 А) выведен на две красные клеммы; постоянный ток распределен между фиксированным выходом (6 В, 2 А) и плавно регулируемым каналом (0–24 В, 1 А), использующим цветовую индикацию полярности (красные — плюс, черные — минус).
- Раздельное двухзонное регулирование: Конструкция лицевой панели оснащена двумя независимыми поворотными рукоятками потенциометров с четкими градуированными шкалами. Левый регулятор отвечает за точную настройку амплитуды переменного тока, правый — за установку напряжения в цепях постоянного тока.
- Наглядный аналоговый контроль: Интегрированный стрелочный вольтметр (45x45x9 мм) обеспечивает непрерывный мониторинг текущих выходных параметров. Аналоговая шкала эффективно демонстрирует учащимся динамику изменения напряжения в режиме реального времени, облегчая снятие показаний во время лабораторных опытов.

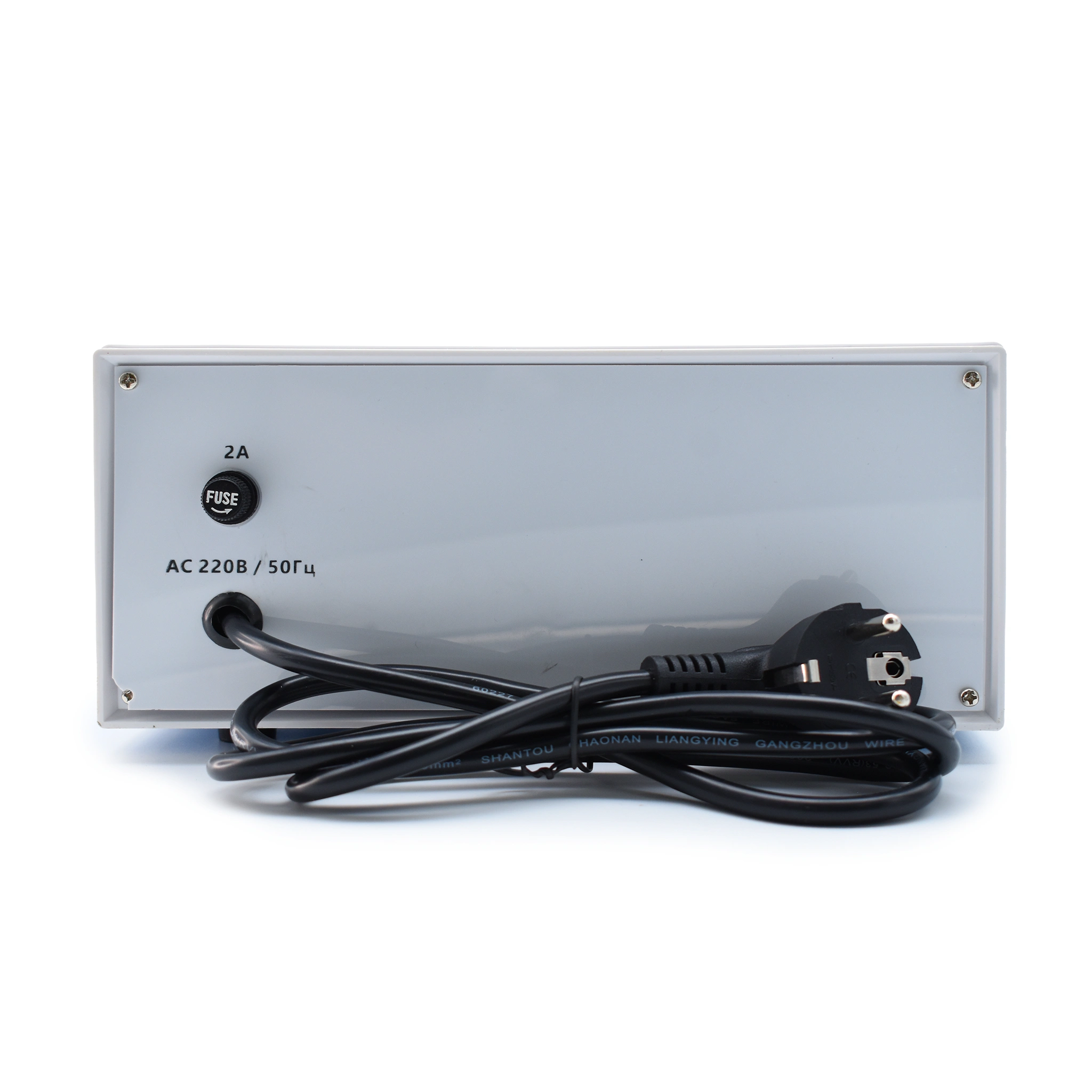

- Повышенная эксплуатационная безопасность: На задней стенке корпуса размещен технологический тубус с легкосъемным плавким предохранителем для защиты внутренних узлов от перегрузок. Двухпозиционный красный тумблер на лицевой панели со световой индикацией положений «ВКЛ.»/«ВЫКЛ.» позволяет мгновенно обесточить собранные ученические схемы.
Комплектность
- Источник питания лабораторный регулируемый — 1 шт.
- Предохранители плавкие (сменные) — 2 шт.
- Паспорт изделия технический — 1 шт.
Предназначен для подачи регулируемого напряжения и тока на электрические схемы и устройства в лабораторных условиях. Используется для питания и тестирования электронных компонентов, проведения экспериментов, настройки и диагностики радиоэлектронной аппаратуры. Позволяет плавно регулировать параметры питания в заданных пределах.
Конструкция
Состоит из следующих элементов:

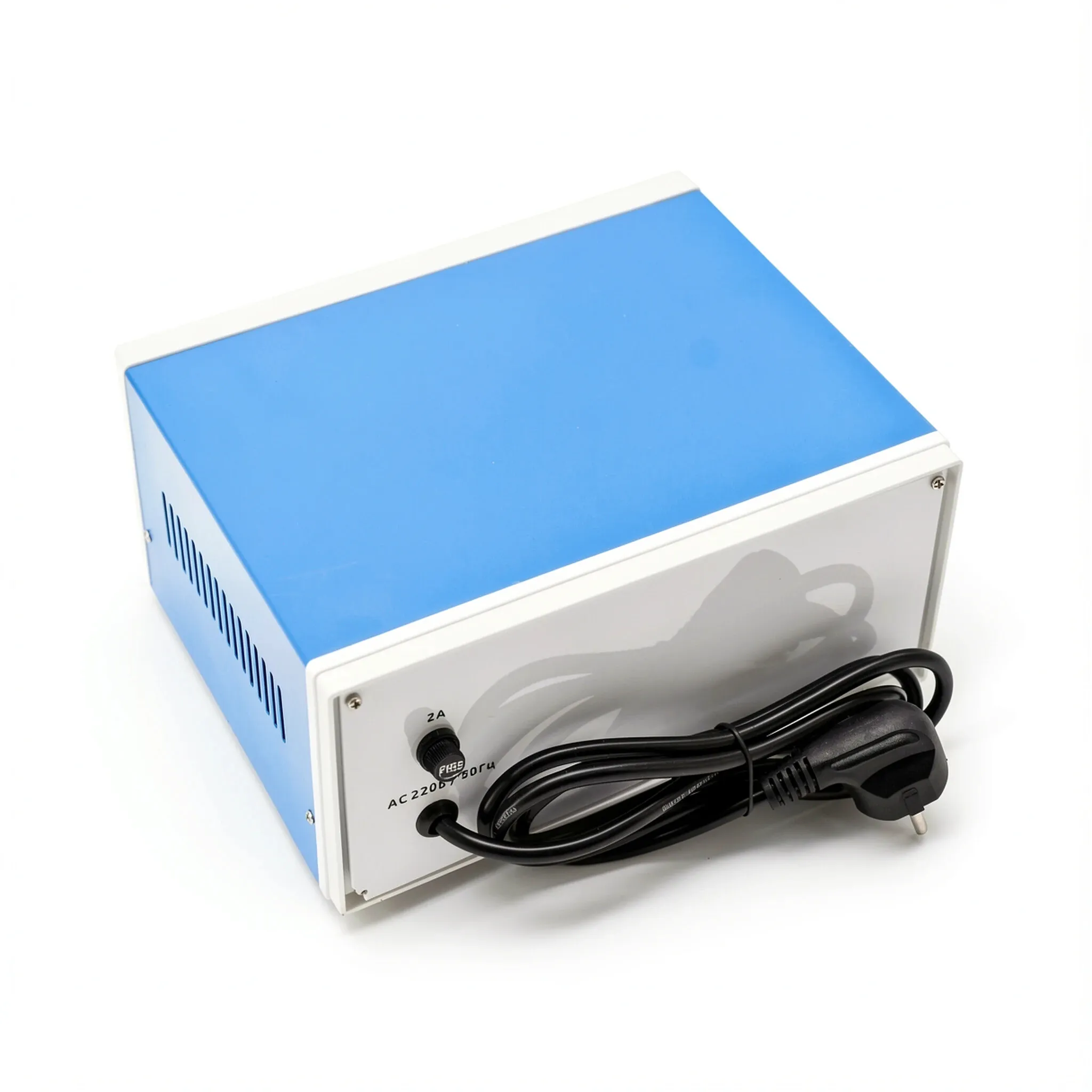

1. Корпус (металлический или пластиковый), служит для размещения внутренних компонентов (трансформатора, выпрямителя, регуляторов). На задней панели корпуса расположен разъем установки предохранителя.

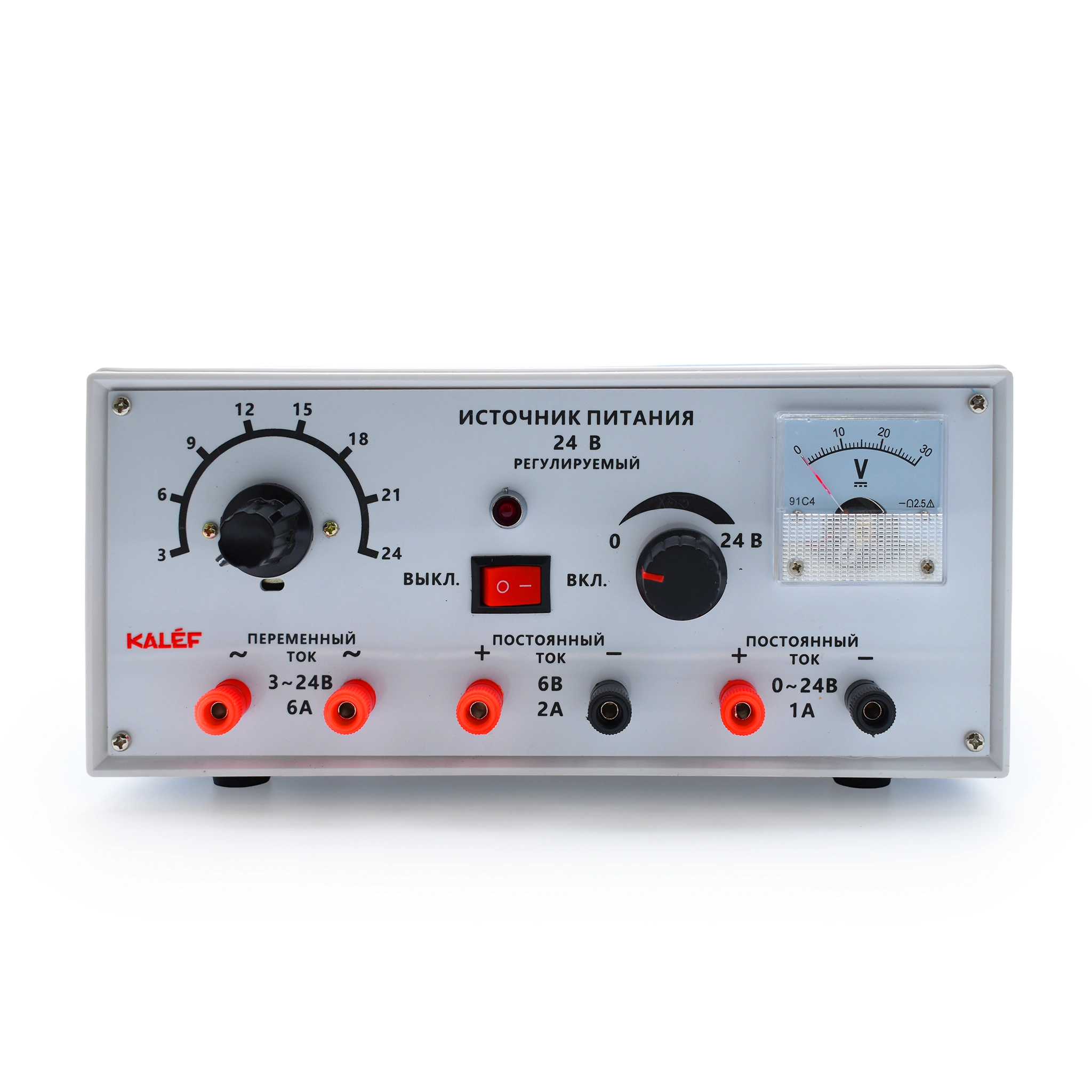

2. Панель управления (лицевая часть) содержит все органы управления и индикации. Выполнена из изоляционного материала (пластик).
3. Регуляторы напряжения и тока (две крупные ручки). Левая ручка — регулировка переменного тока (3–24 В, до 6 А): позволяет задавать напряжение для цепей переменного тока, шкала с делениями от 3 до 24 В. Правая ручка — регулировка постоянного тока (0–24 В, до 1 А) задаёт напряжение для цепей постоянного тока, шкала с делениями до 24 В.
4. Тумблер включения/выключения (красный переключатель) обеспечивает подачу или отключение питания на выходы блока. Положения: «ВЫКЛ.» (питание отключено), «ВКЛ.» (питание подано).
5. Вольтметр аналоговый (стрелочный) отображает текущее выходное напряжение. Диапазон измерения до 24 В. Расположен справа на панели, (ДхШхВ): 45х45х9 мм.
6. Клеммы выхода (6 штук). Для переменного тока (две красные клеммы): подписаны «ПЕРЕМЕННЫЙ ТОК 3–24 В 6 А», предназначены для подключения нагрузок переменного тока. Для постоянного тока (четыре клеммы — две красные, две чёрные). Подписаны «ПОСТОЯННЫЙ ТОК 6 В 2 А» и «ПОСТОЯННЫЙ ТОК 0–24 В 1 А». Красные — «+», чёрные — «–», используются для подключения нагрузок постоянного тока с разными параметрами.
Технические характеристики
1. Максимальное выходное напряжение: 24 В.
2. Диапазоны регулировки: переменный ток: 3–24 В, до 6 А, постоянный ток: 0–24 В, до 1 А (один канал), 6 В, до 2 А (другой канал).
3. Тип индикации: стрелочный вольтметр.
4. Питание: сетевое (через внутренний трансформатор).
Габаритные размеры и вес
1. Габариты корпуса (ДхШхВ): 245х190х110 мм.
2. Габариты упаковки (ДхШхВ): 250х250х135 мм.
3. Длина кабеля: 130 мм.
4. Вес прибора в упаковке: 3,3 кг.
Комплектность
1. Источник питания регулируемый — 1 шт.
2. Предохранители — 2 шт.
3. Паспорт — 1 шт.
