Описание
Модель предназначена для проведения демонстрационных и лабораторных работ по электродинамике.
При ручном вращении приводного шкива ременная передача приводит во вращение ротор с обмоткой, расположенный в магнитном поле постоянного магнита.
Установка позволяет изучать преобразование механической энергии в электрическую и явление электромагнитной индукции.
Модель размещена на деревянном основании с ножками.
В её состав входят стойка с приводным шкивом, разборный магнит, ротор с обмоткой, коллекторно-щёточный узел, выходные клеммы и лампа для индикации работы генератора.
Для подключения внешней нагрузки предусмотрена клеммная колодка.
Технические характеристики
Вид изделия: учебная модель электрического генератора.
Способ приведения ротора во вращение: ручной привод с ременной передачей.
Приводной узел: шкив на вертикальной стойке и рукоятка с резьбовым креплением.
Количество ремней в комплекте: 2 шт.
Магнитная система: разборный постоянный магнит с обозначенными полюсами.
Ротор: с медной обмоткой на магнитомягком сердечнике.
Узел съёма электрического сигнала: коллекторно-щёточный.
Выходные соединения: две клеммы с красным и чёрным изоляторами.
Индикация работы: лампа накаливания в патроне.
Количество ламп в комплекте: 2 шт.
Номинальное напряжение ламп: 3,8 В.
Материал основания: дерево.
Габаритные размеры основания (ДхШхВ): 300x200x30 мм.
Габаритные размеры упаковки (ДхШхВ): 310x210x140 мм.
Вес: 2,7 кг (в упаковке).
Особенности конструкции и функциональности
- Ручной привод. Позволяет изменять скорость вращения ротора во время опыта.
- Разборный магнит. Предназначен для изучения расположения ротора относительно полюсов магнитной системы.
- Ламповая индикация. Свечение лампы показывает наличие электрической энергии в подключённой цепи.
- Выходные клеммы. Предусмотрены для подключения учебной нагрузки или измерительного прибора.
Комплектность
- Основание с установленными элементами модели — 1 шт.
- Вертикальная стойка со шкивом — 1 шт.
- Разборный магнит — 1 шт.
- Рукоятка с резьбовым креплением — 1 шт.
- Ремень — 2 шт.
- Лампа накаливания 3,8 В — 2 шт.
- Паспорт — 1 шт.
Предназначена для преобразования механической энергии вращения в электрическую, наглядной демонстрации принципов работы генераторов постоянного и переменного тока, явления электромагнитной индукции и обратимости электрических машин, а также для применения в качестве регулируемого источника тока при выполнении лабораторных работ и демонстрационных опытов по электродинамике в образовательном процессе.
Комплектность
1. Основание с установленными на ней элементами — 1 шт.
2. Вертикальная стойка со шкифом — 1 шт.
3. Магнит разборный — 1 шт.
4. Ручка с резьбовым креплением — 1 шт.
5. Ремень — 2 шт.
6. Лампочка 3,8 В — 2 шт.
7. Паспорт — 1 шт.

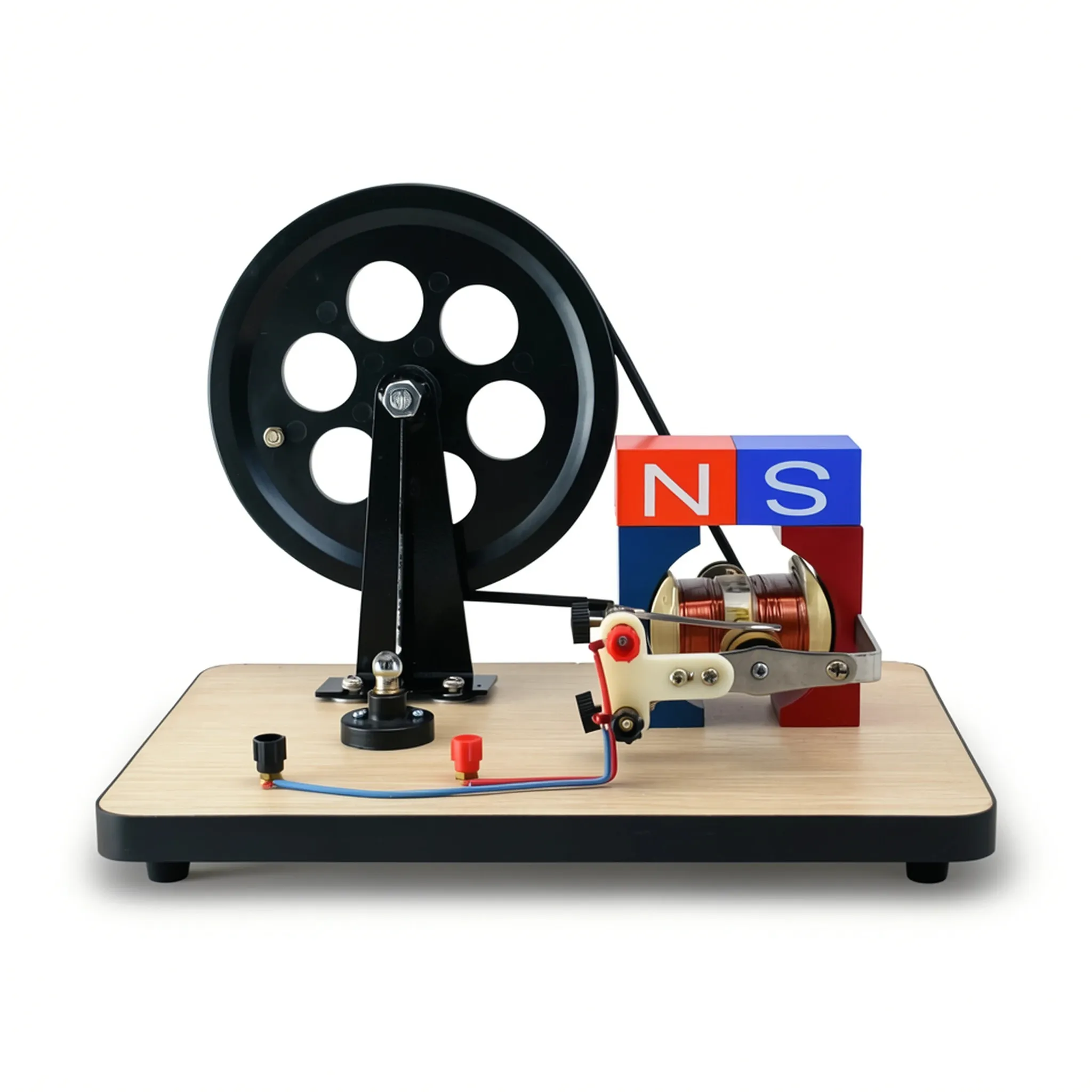

Описание и состав
1. Основание — светлая деревянная панель с короткими чёрными ножками.
2. Приводной узел — крупный чёрный шкив с круглыми вырезами, установленный на вертикальной стойке; при вращении передаёт усилие через ремень на ротор, позволяя вручную приводить генератор в действие.
3. Ременная передача — резиновый ремень, соединяющий приводной шкив с малым шкивом ротора, обеспечивает передачу вращательного момента с минимальными потерями и плавным ходом.
4. Магнитная система — разборный постоянный магнит с обозначенными полюсами (синий — северный, красный — южный) и жёлтым корпусом; формирует стабильное магнитное поле, в котором вращается якорь.
5. Ротор с обмоткой — вращающаяся часть с медной катушкой на магнитомягком сердечнике; при движении в магнитном поле в ней индуцируется электрический ток.
6. Коллекторно-щёточный узел — комбинированный коллектор с подвижными щётками на держателях; позволяет снимать ток с ротора и при изменении положения щёток получать либо постоянный, либо переменный ток.
7. Индикаторная цепь — низковольтная лампа накаливания в патроне, подключённая параллельно выходным клеммам; визуально демонстрирует наличие генерируемого тока по свечению нити.
8. Клеммная колодка — пара разъёмов (с чёрным и красным изоляторами) для подключения внешних приборов или нагрузки, даёт возможность использовать генератор как источник тока в учебных опытах.
9. Крепёжно-регулировочные элементы — винтовые зажимы, стойки и монтажные пластины, фиксирующие узлы в заданном положении и допускающие точную настройку взаимного расположения деталей.
Габаритные размеры и вес
1. Основание (ДхШхВ): 300х200х30 мм.
2. Размеры упаковки (ДхШхВ): 310х210х140 мм.
3. Вес модели в упаковке: 2,7 кг.
