Описание
Набор предназначен для проведения лабораторных работ по электромагнетизму. Комплект позволяет демонстрировать принцип действия электромагнита, исследовать зависимость его магнитного действия от параметров электрической цепи, а также собирать модели электромагнитного реле и электрического звонка. В состав входят три катушки с обмоткой из эмалированной медной проволоки. Катушки установлены на пластиковых каркасах и оснащены пружинными контактными зажимами. При прохождении электрического тока по обмотке формируется магнитное поле. Металлический якорь с крюком предназначен для взаимодействия с U-образным электромагнитом. Отдельный якорь электромагнитного реле работает совместно с контактной группой и обеспечивает механическое переключение электрической цепи. Звонковая чашечка используется в качестве акустического элемента модели электрического звонка. Контактные стойки, пружинный механизм и крепёжные узлы размещены на пластиковом основании. При циклическом замыкании и размыкании цепи подвижный элемент воздействует на звонковую чашечку и создаёт звуковой сигнал. Элементы набора размещаются в пластиковой коробке-укладке. Якорь электромагнитного реле и контактная группа закреплены на её днище.
Технические характеристики
Тип изделия: набор учебного лабораторного оборудования.
Раздел учебного курса: электромагнетизм.
Изучаемые устройства: электромагнит, электромагнитное реле, электрический звонок.
Количество катушек: 3 шт.
Материал обмотки катушек: эмалированная медная проволока.
Материал каркасов катушек: пластик.
Цвет каркасов катушек: зелёный.
Тип контактных зажимов катушек: пружинный.
Наличие якоря с крюком для U-образного электромагнита: предусмотрено.
Наличие якоря электромагнитного реле: предусмотрено.
Наличие контактной группы: предусмотрено.
Наличие звонковой чашечки: предусмотрено.
Материал основания узла звонка: пластик.
Цвет основания узла звонка: синий.
Длина катушки: 45 мм.
Длина катушки с контактными зажимами: 65 мм.
Габаритные размеры коробки-укладки (ДхШхВ): 119x80x30 мм.
Вес: 0,1 кг.
Особенности конструкции и функциональности
- Сборка нескольких моделей: элементы набора предназначены для изучения электромагнита, электромагнитного реле и электрического звонка.
- Три электромагнитные катушки: унифицированные крепления позволяют применять катушки в различных учебных конфигурациях.
- Пружинные контактные зажимы: подключение катушек выполняется через установленные на каркасах контактные элементы.

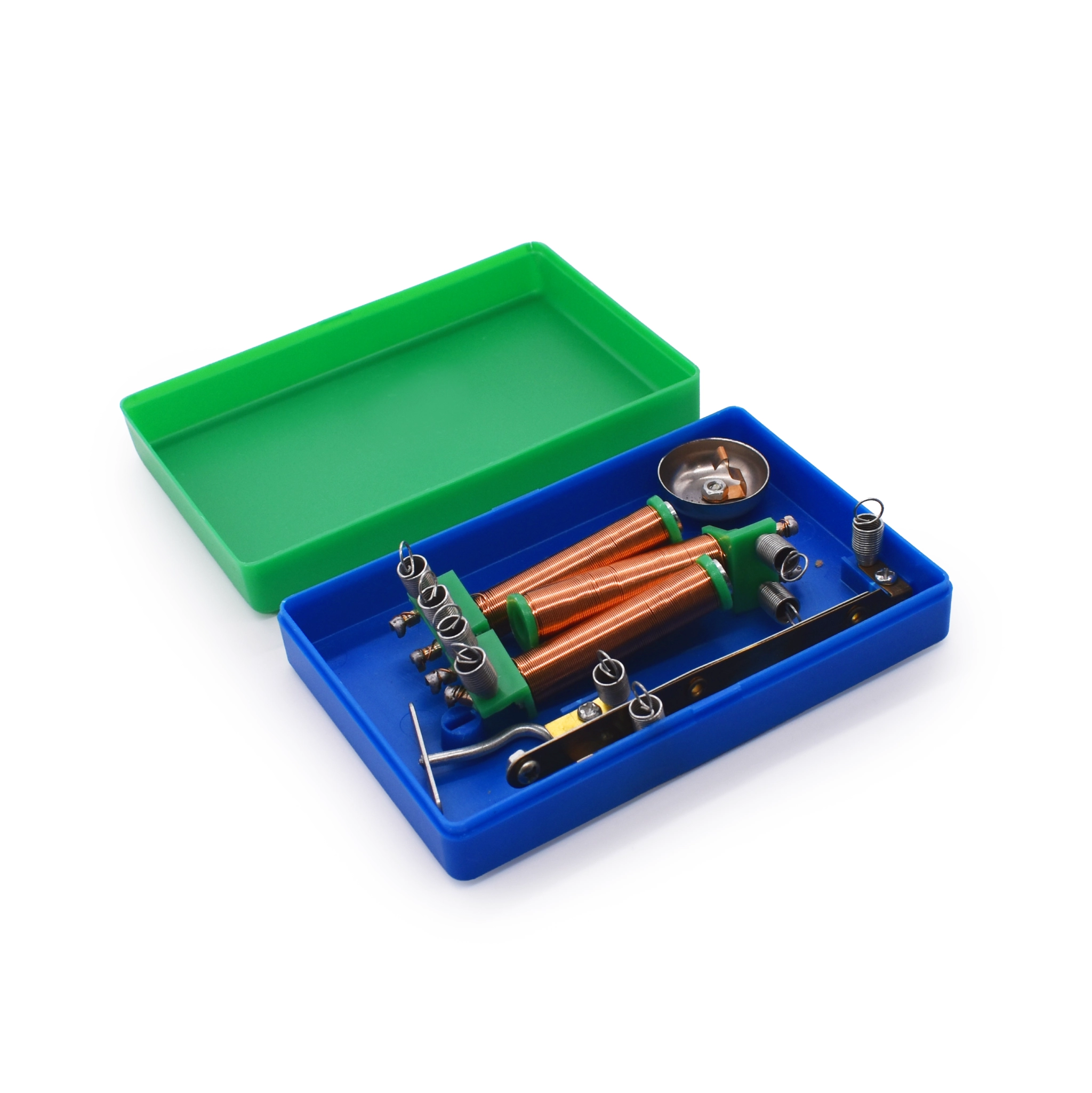

- Размещение в коробке-укладке: корпус служит для хранения деталей и установки закреплённой контактной группы.

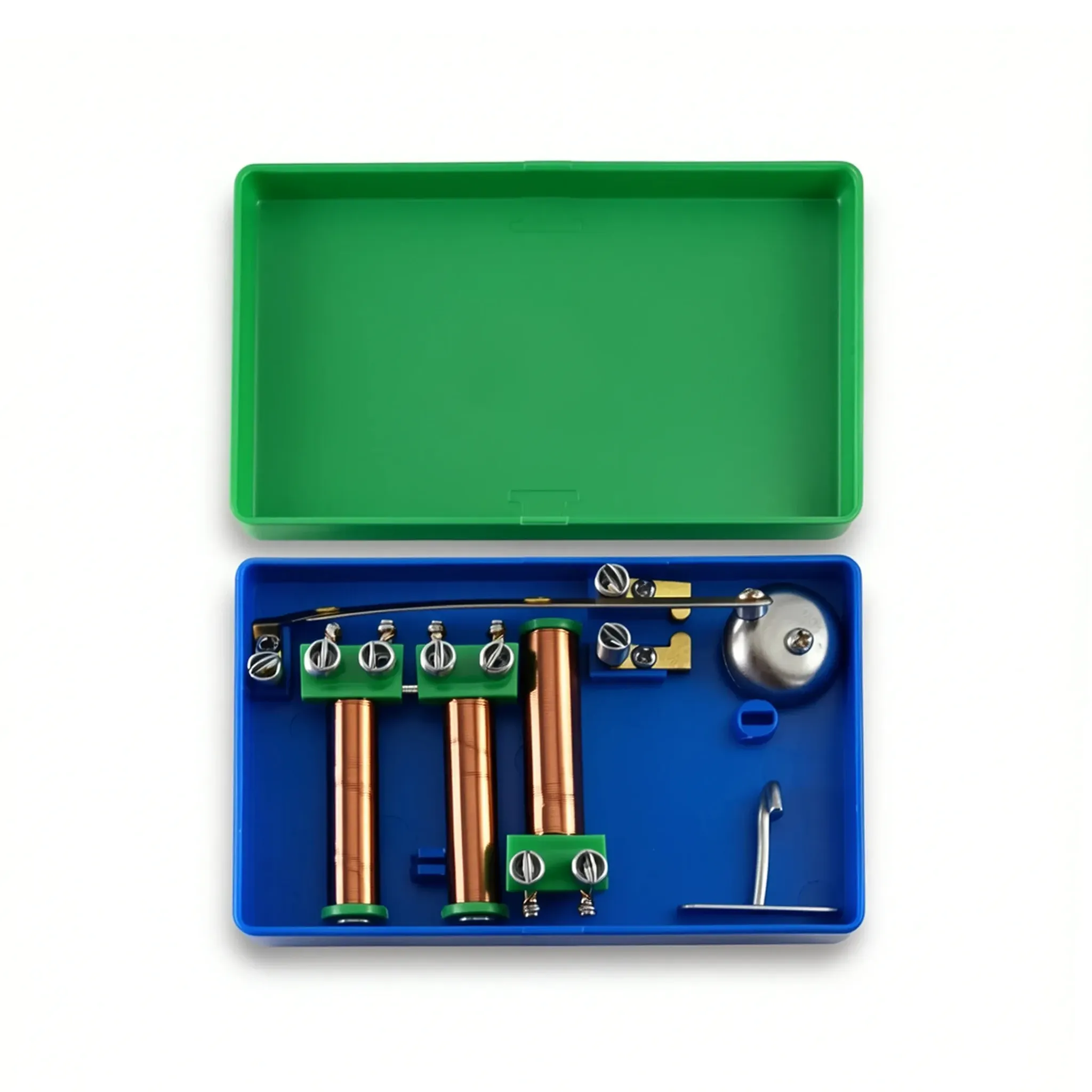

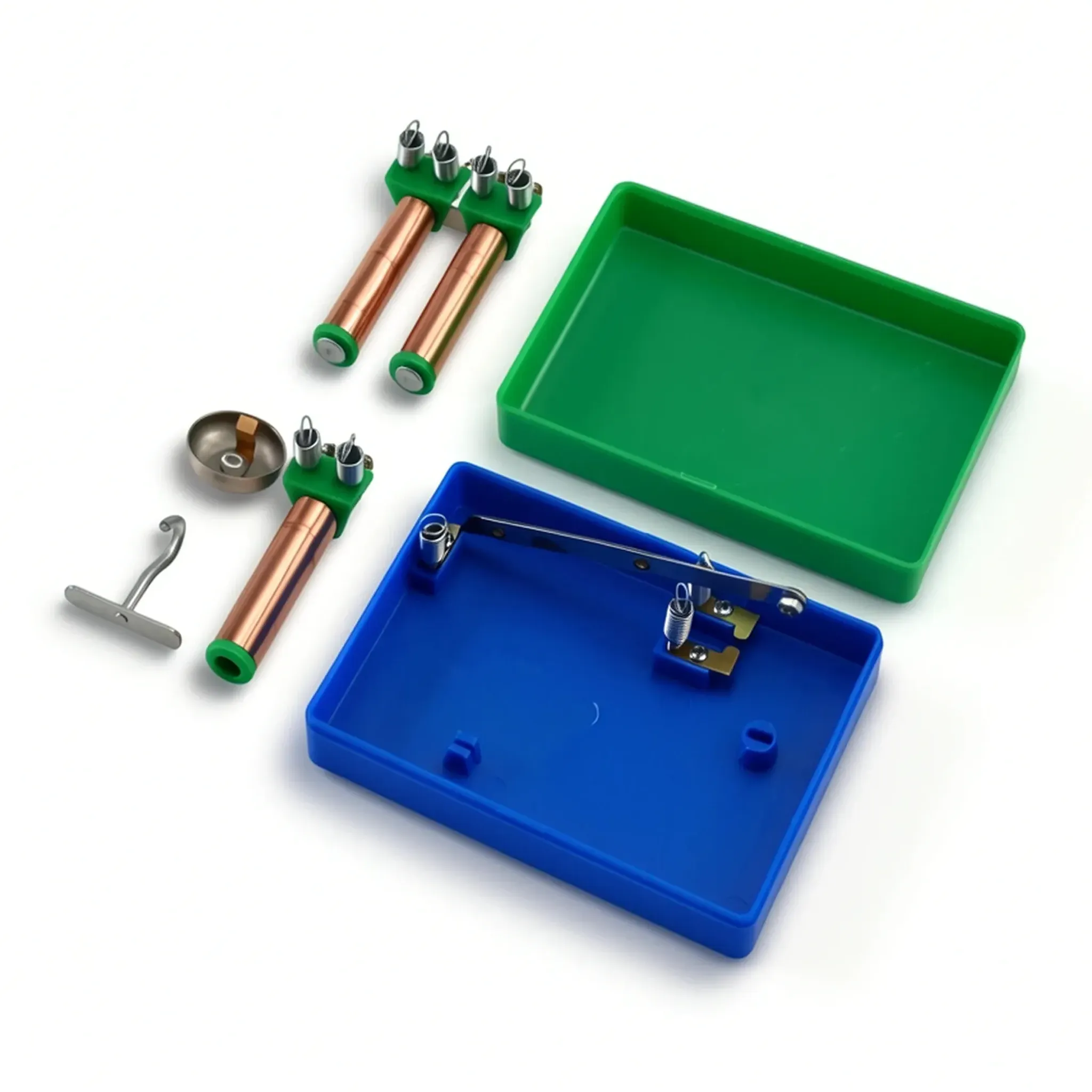

Комплектность
- Катушка с контактными зажимами пружинного типа и обмоткой из эмалированной медной проволоки — 3 шт.
- Якорь с крюком для U-образного электромагнита — 1 шт.
- Звонковая чашечка — 1 шт.
- Якорь электромагнитного реле и контактная группа, закреплённые на днище коробки-укладки, — 1 шт.
- Паспорт изделия — 1 шт.
Предназначен для демонстрации принципа действия электромагнита, изучения зависимости силы магнитного поля от параметров электрической цепи, а также для сборки и исследования моделей технических устройств (электромагнитного реле, электрического звонка) в рамках учебных лабораторных работ по электромагнетизму.
Описание и состав

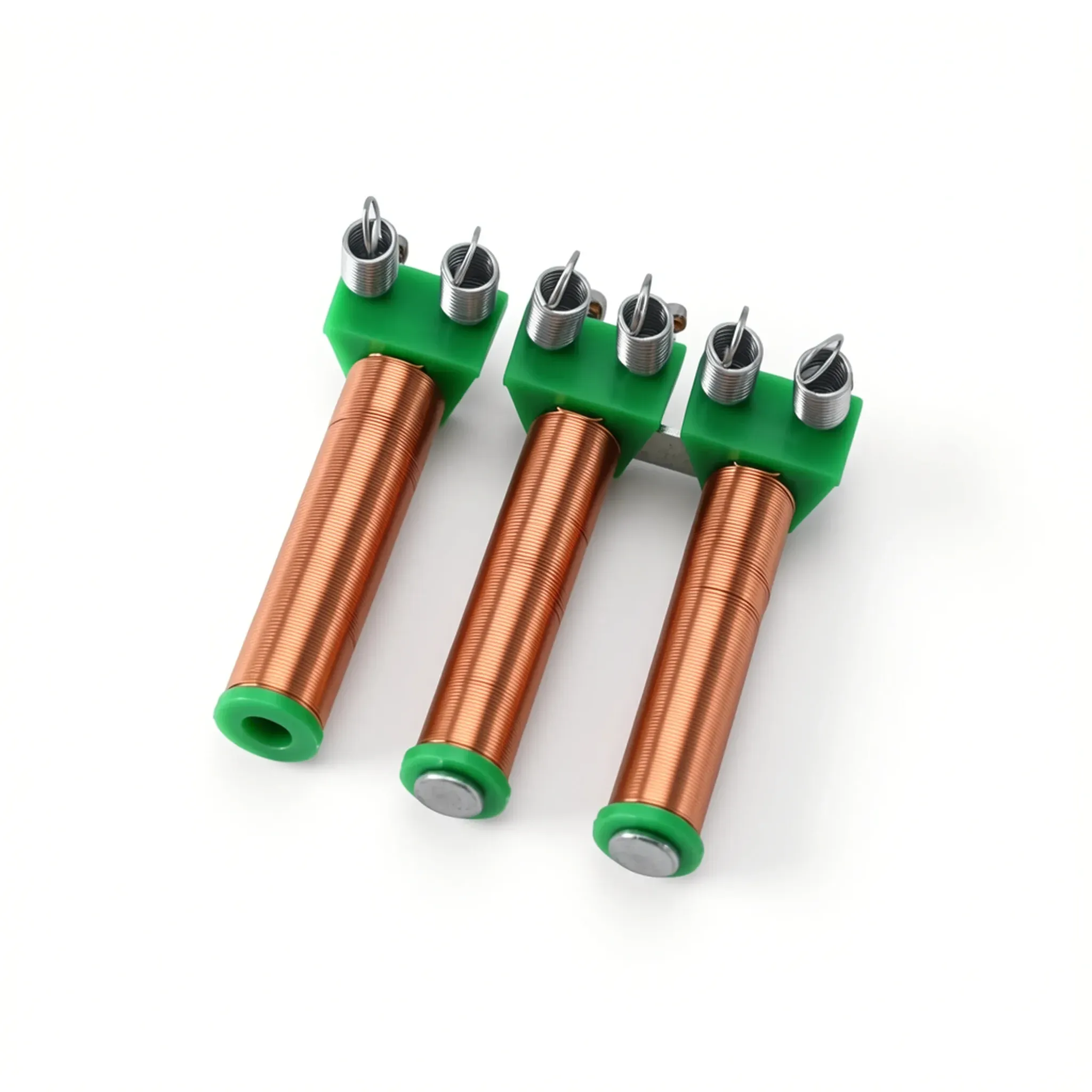

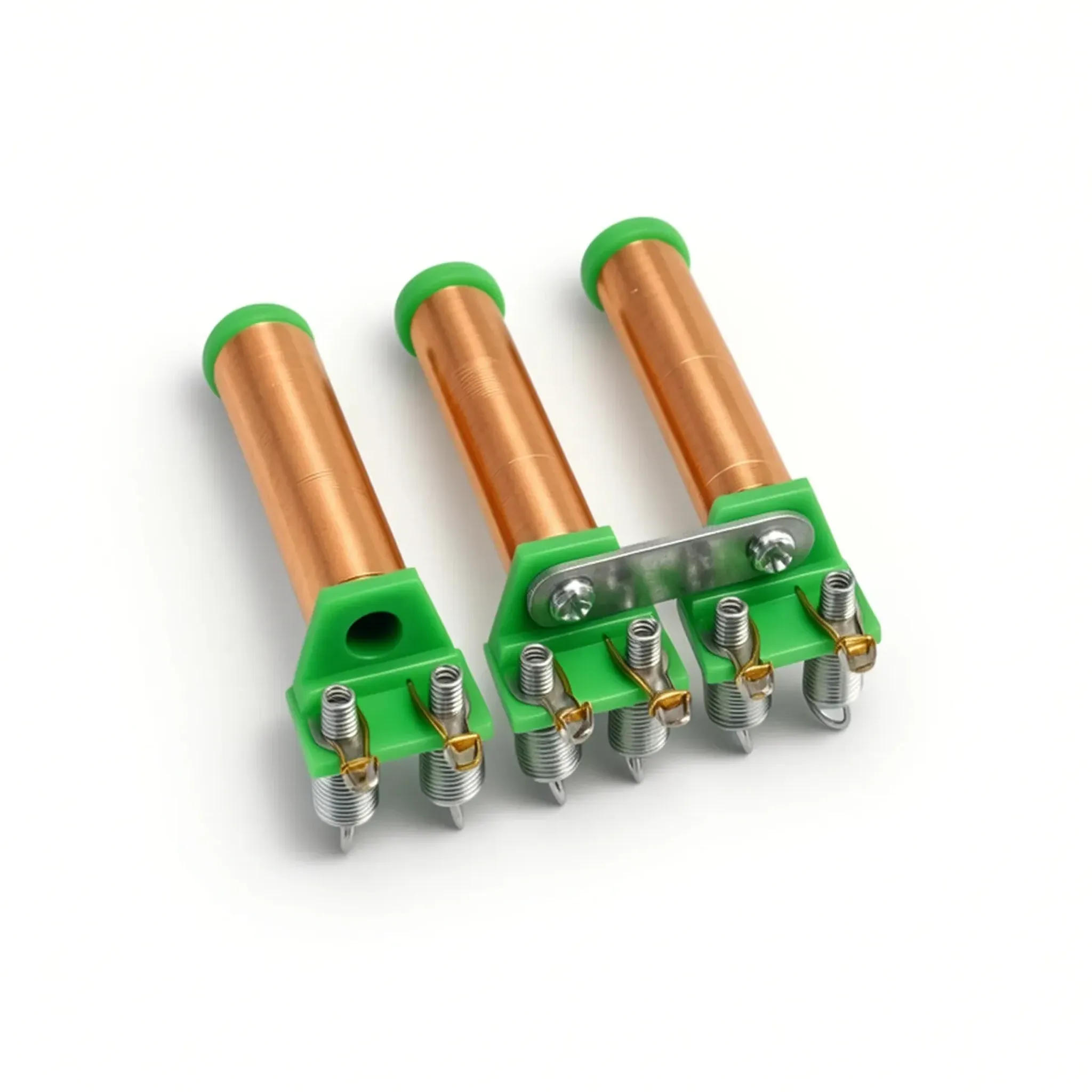

1. Катушки с обмоткой из эмалированной медной проволоки на зелёных пластиковых каркасах с клеммами — формируют электромагнитное поле при подаче тока; унифицированные крепления позволяют использовать их в разных конфигурациях сборки.

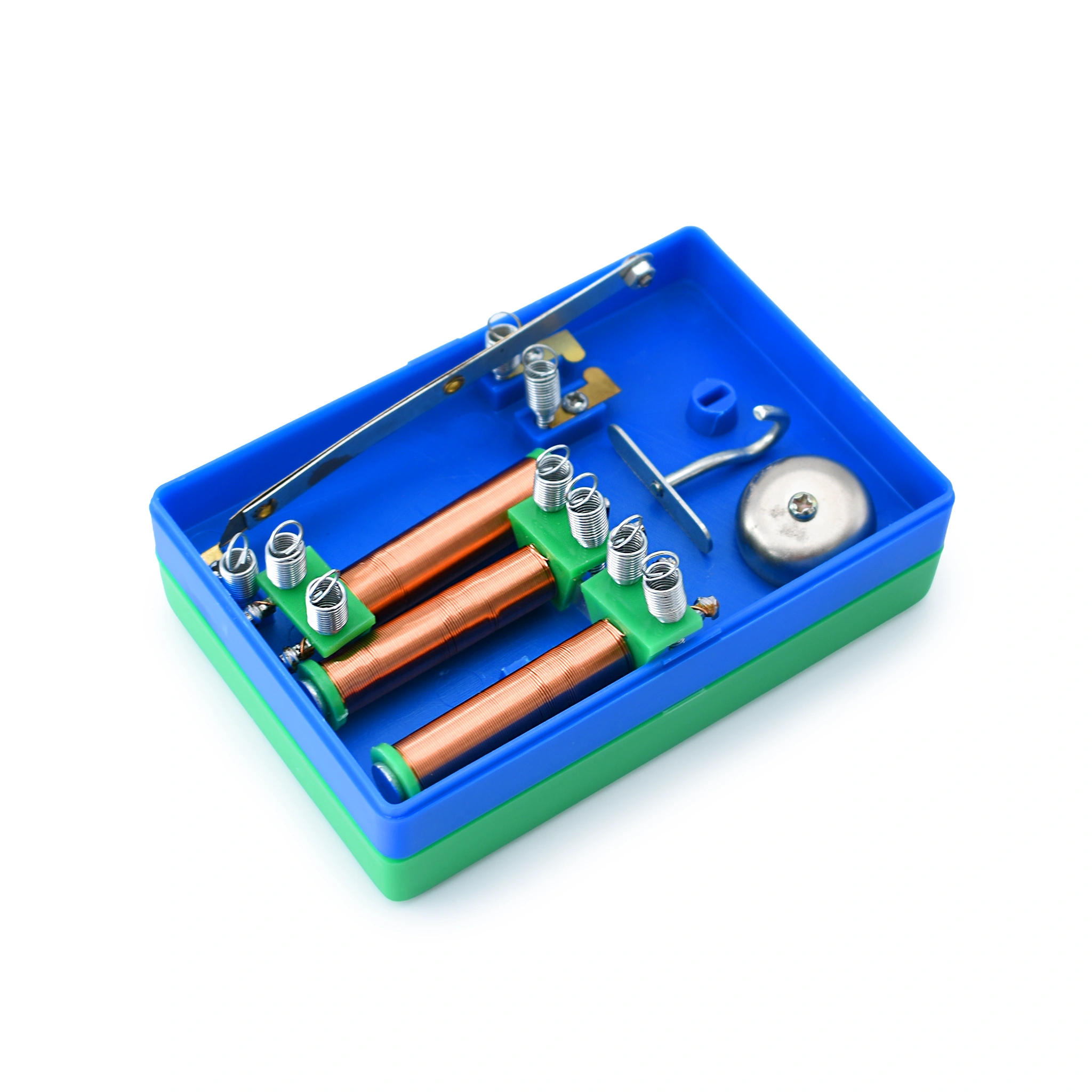

2. Синий пластиковый корпус — основа для монтажа узла электрического звонка; содержит контактные стойки, пружинный механизм и крепёжные узлы для фиксации подвижных элементов.
3. Звонковая чашечка — служит исполнительным элементом в модели звонка: при срабатывании якоря он ударяется о чашу, создавая звуковой сигнал.
4. Металлический якорь с крюком — подвижная деталь, притягиваемая магнитным полем катушки; замыкает/размыкает электрическую цепь за счёт механического воздействия на контакты.
5. Контактная группа с пружинными элементами — обеспечивает прерывистую подачу тока в обмотку при работе модели звонка, формируя циклический режим срабатывания.
Комплектность
1. Катушки с контактными зажимами (пружинами) с обмоткой из эмалированной медной проволоки — 3 шт.
2. Якорь с крюком для U-образного электромагнита — 1 шт.
3. Звонковая чашечка — 1 шт.
4. Якорь электромагнитного реле и контактная группа (закреплена на днище коробки-укладки) — 1 шт.
5. Паспорт — 1 шт.
Габаритные размеры и вес
1. Катушки: длина, мм: 45; вместе с контактными зажимами: длина, мм: 65.
2. Пластиковая коробка-укладка (ДхШхВ): 119х80х30 мм.
3. Вес набора: 0,1 кг.
