Описание
Учебно-демонстрационная модель электромагнитного реле предназначена для проведения практических и лабораторных работ по разделу «Электродинамика» в общеобразовательных учреждениях. Пособие позволяет наглядно рассмотреть устройство реле и принцип его действия при коммутации электрических цепей. Открытое расположение функциональных элементов помогает изучать работу электромагнитной катушки, ферромагнитного сердечника, якоря, пружины и переключающих контактов. При проведении опыта учащиеся могут наблюдать замыкание и размыкание цепи в момент срабатывания реле. Модель применяется при освоении тем «Магнитное поле тока», «Электромагниты» и «Управление электрическими цепями с помощью слаботочных сигналов». Учебное оборудование формирует понимание роли электромагнитного реле в автоматике и электротехнике, а также развивает навыки сборки и анализа электрических схем.
Технические характеристики
Тип оборудования: демонстрационная модель электромагнитного реле.
Область применения: школьный курс физики, раздел «Электродинамика».
Основание модели: жёсткая металлическая панель.
Покрытие панели: диэлектрическое.
Опорные ножки: предусмотрены.
Материал опорных ножек: ударопрочный пластик.
Электромагнитная катушка: с видимой намоткой провода.
Сердечник катушки: ферромагнитный.
Каркас катушки: цилиндрический.
Подвижная система: якорь с пружиной.
Контактная группа: переключающая.
Клеммы для подключения внешних цепей: предусмотрены.
Цвет клемм: красный и чёрный.
Демонстрационные проводники и держатели: предусмотрены.
Электрическая схема: упрощённая, с сохранением основных функциональных узлов реле.
Основные материалы: металл и пластик.
Размер прибора (ДхШхВ): 220х200х90 мм.
Размер упаковки (ДхШхВ): 230х200х95 мм.
Вес: 0,7 кг.
Особенности конструкции и функциональности
- Наглядное устройство реле: открытое расположение компонентов позволяет рассмотреть катушку, сердечник, якорь, пружину и контактную группу.
- Визуализация коммутации: демонстрационные проводники помогают наблюдать замыкание и размыкание электрической цепи.
- Подвижная контактная система: якорь с пружиной показывает механическую часть процесса переключения контактов.
- Подключение внешних цепей: красные и чёрные клеммы предназначены для включения модели в учебные электрические схемы.
- Упрощённая электрическая схема: конструкция сохраняет основные узлы реального реле и делает принцип работы более понятным для учащихся.
- Жёсткая монтажная панель: металлическое основание обеспечивает фиксированное расположение элементов модели.
- Диэлектрическое покрытие: рабочая поверхность панели имеет предусмотренное конструкцией изолирующее покрытие.
- Ударопрочные опоры: пластиковые ножки рассчитаны на регулярное использование прибора в учебном кабинете.
- Методическая ценность: модель помогает объяснять магнитное действие тока, работу электромагнитов и применение реле в системах управления.
Комплектность
- Модель электромагнитного реле в сборе на демонстрационной панели — 1 шт.
- Паспорт изделия — 1 шт.
Модель предназначена для проведения демонстрационных и лабораторных работ по физике (раздел «Электродинамика») в общеобразовательных учреждениях. Используется для наглядной демонстрации принципа действия и устройства электромагнитного реле, а также для изучения схем коммутации электрических цепей. Применяется при освоении тем «Магнитное поле тока», «Электромагниты», «Управление мощными электрическими цепями с помощью слаботочных сигналов», формировании у учащихся понимания работы контактных групп и роли реле в автоматике и электротехнике.

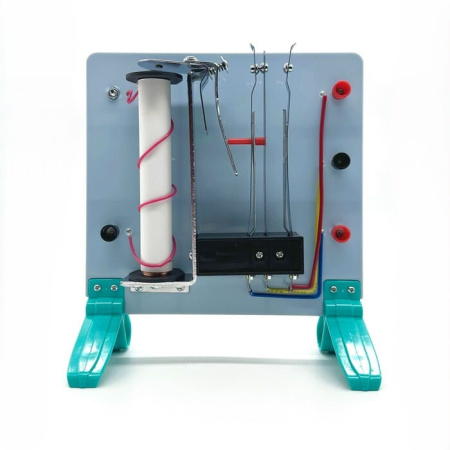

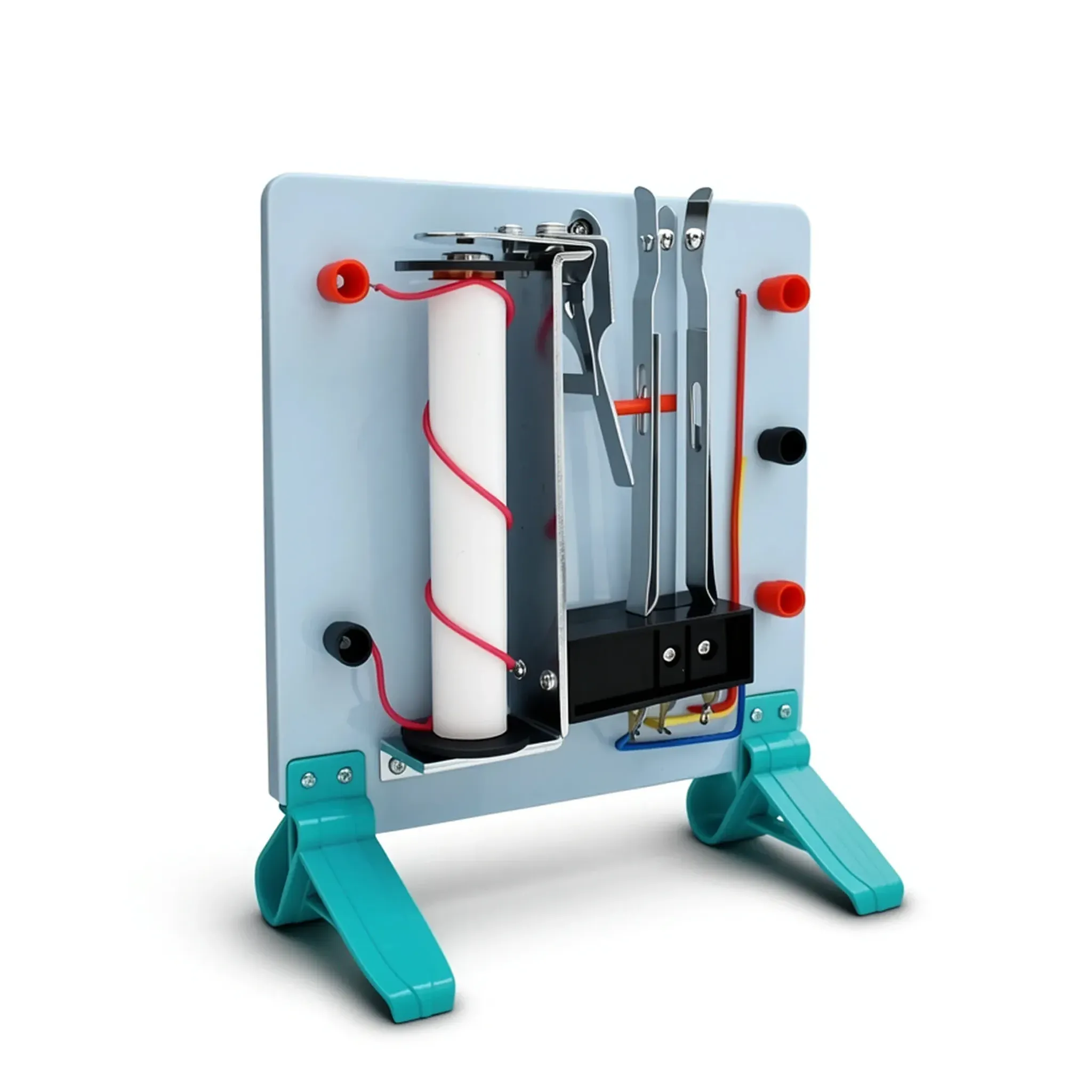

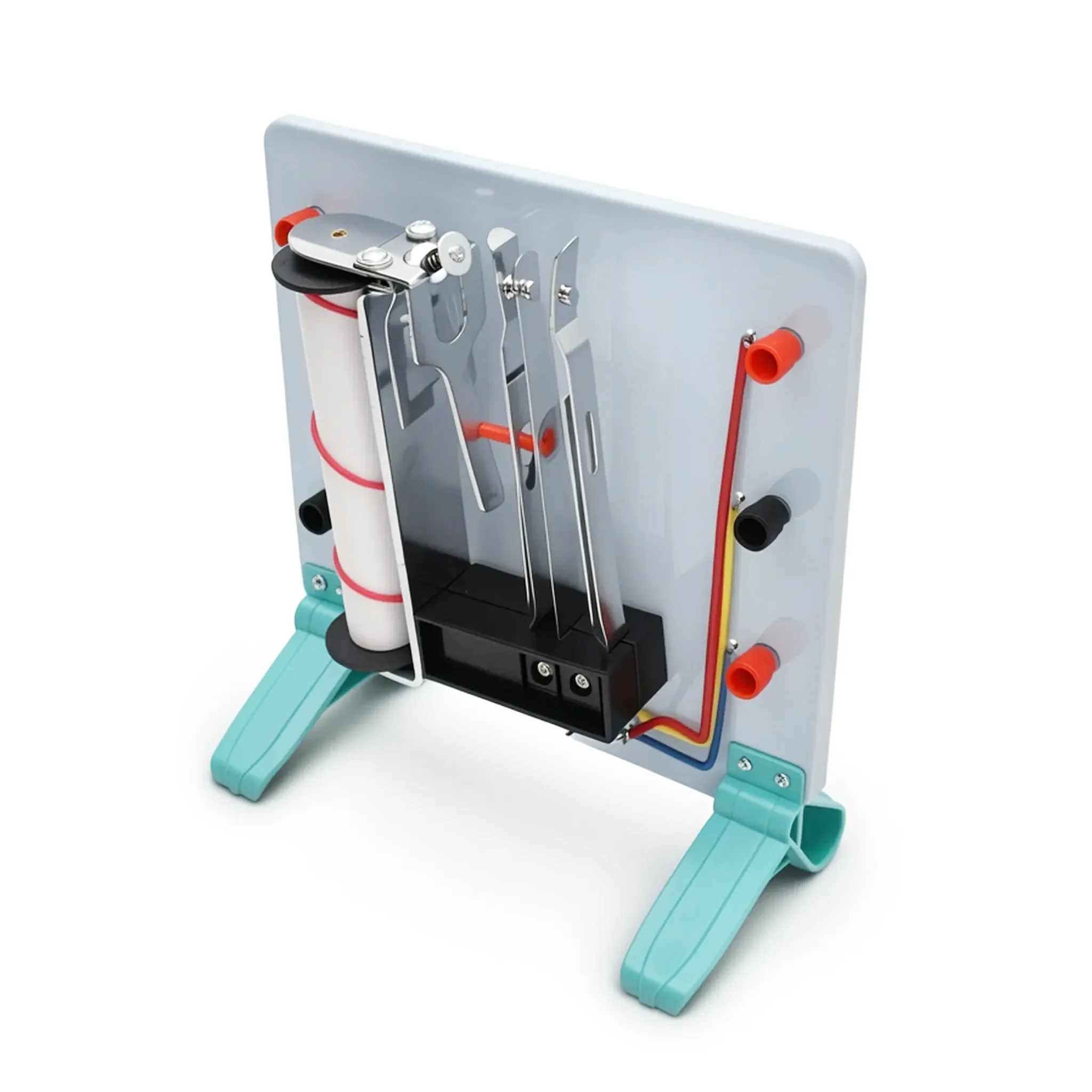

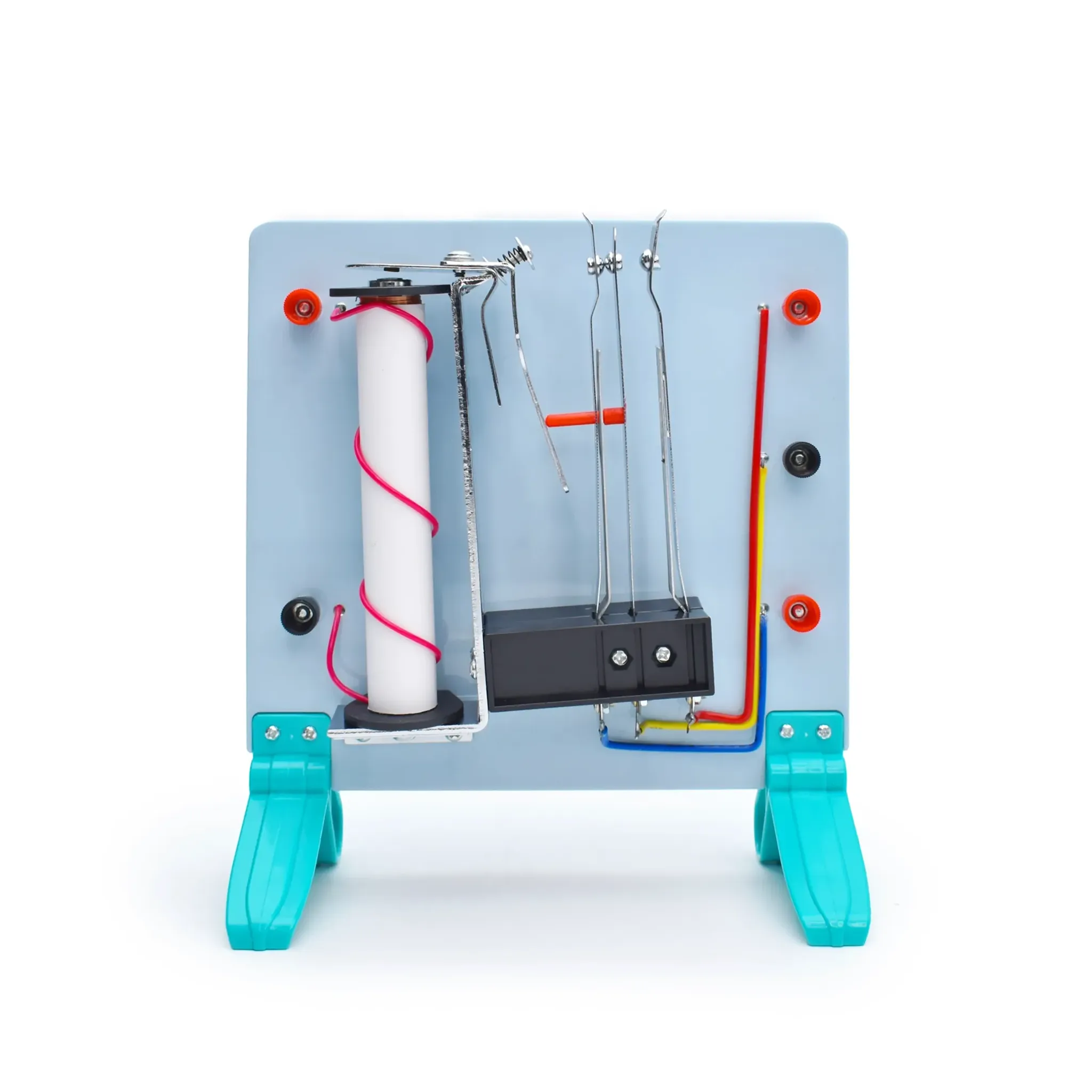

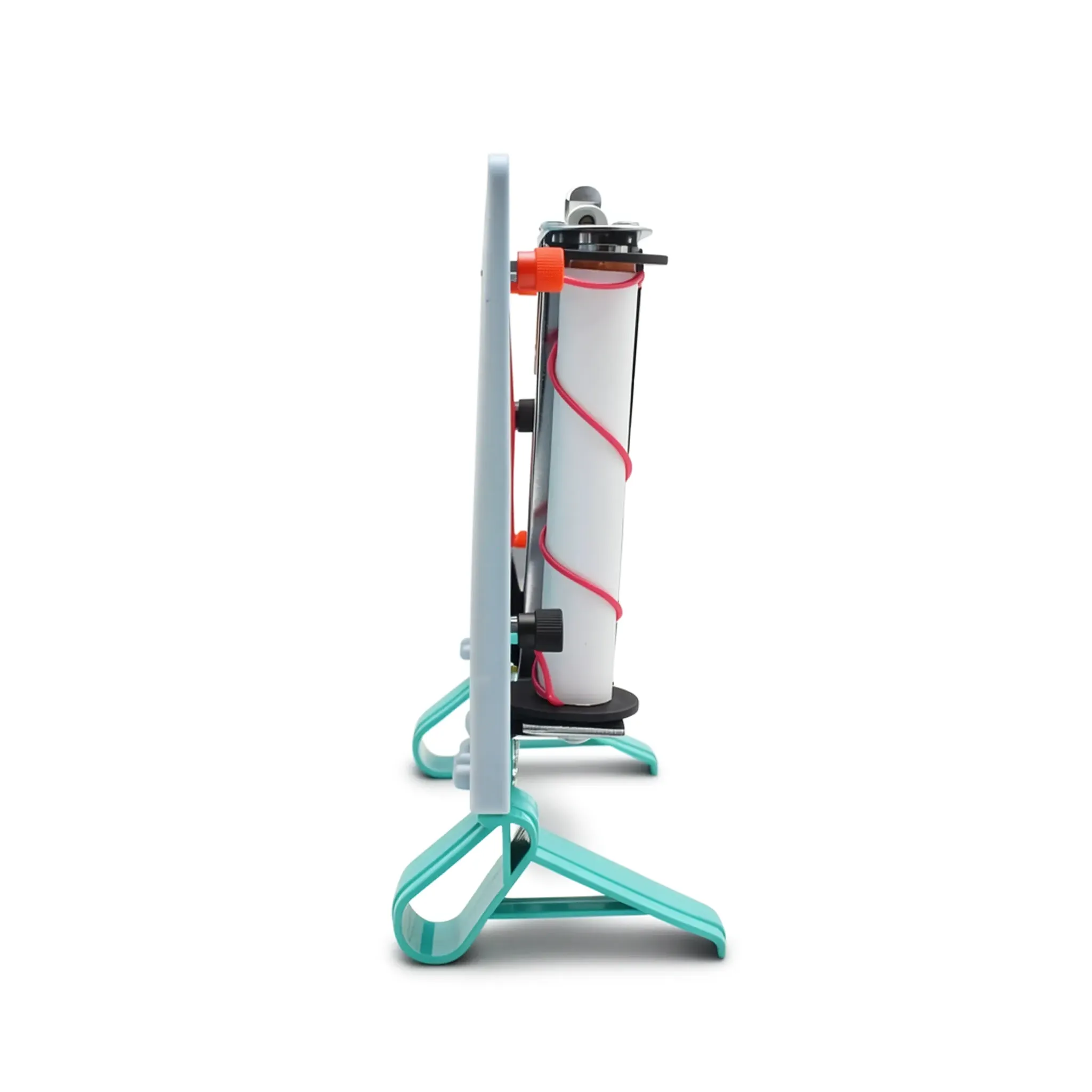

Конструкция

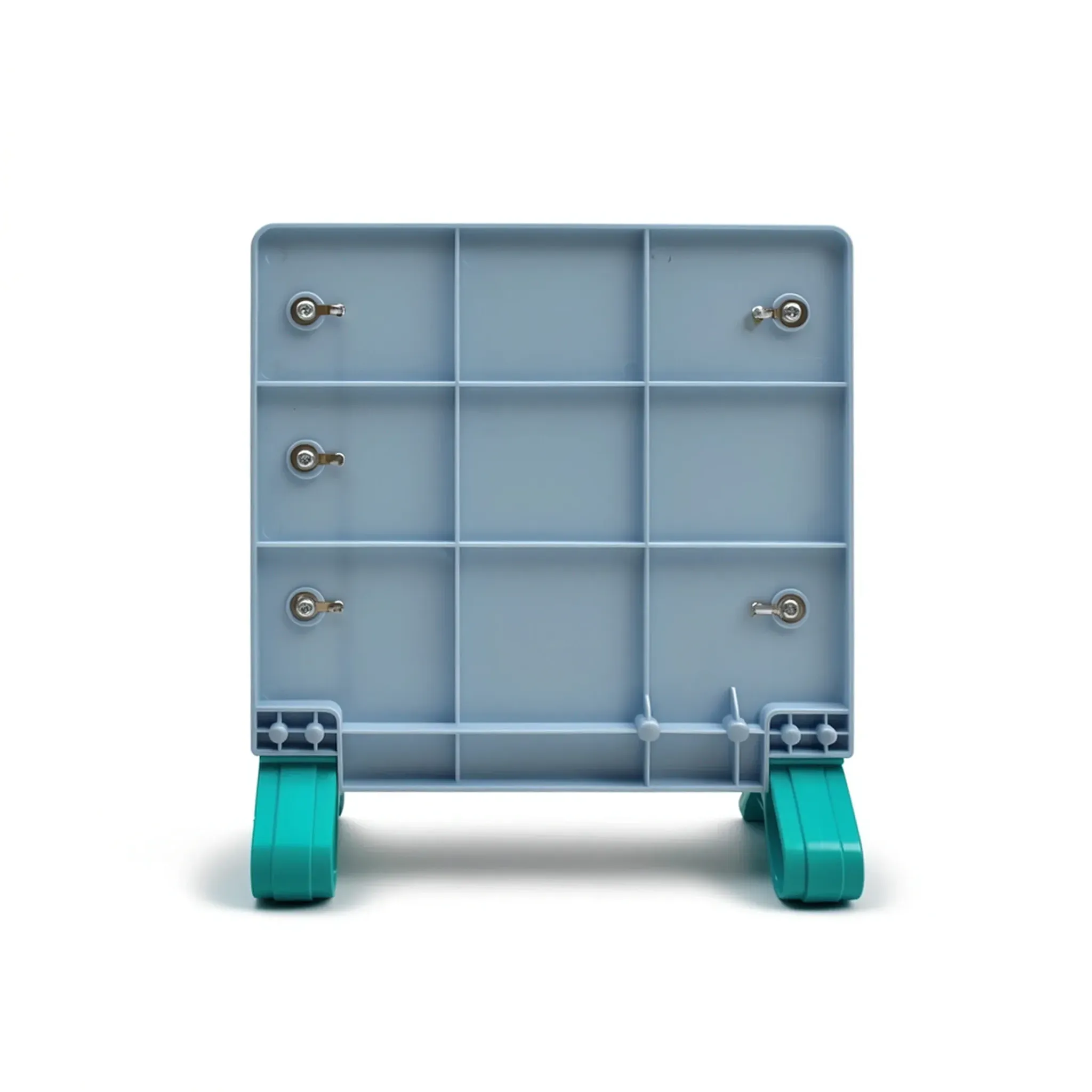

1. Модель смонтирована на жёсткой металлической панели с диэлектрическим покрытием и снабжена опорными ножками из ударопрочного пластика.
2. Основные элементы: катушка с ферромагнитным сердечником (на цилиндрическом каркасе с видимой намоткой провода), подвижная контактная система (якорь с пружиной и группой переключающих контактов), клеммы для подключения внешних цепей (красные и чёрные зажимы), монтажные стойки и крепёжные элементы.
3. На панели размещены демонстрационные проводники и держатели, позволяющие визуализировать замыкание/размыкание цепи при срабатывании реле.
4. Электрическая схема модели упрощена для наглядности, но сохраняет ключевые функциональные узлы реального устройства. Материалы — металл, пластик.
Габаритные размеры и вес
1. Габаритные размеры прибора (ДхШхВ): 220×200×90 мм.
2. Габаритные размеры упаковки (ДхШхВ): 230×200×95 мм.
3. Вес прибора в упаковке: 0,7 кг.
Комплектация
1. Модель электромагнитного реле в сборе на панели — 1 шт.
2. Паспорт — 1 шт.
