Описание

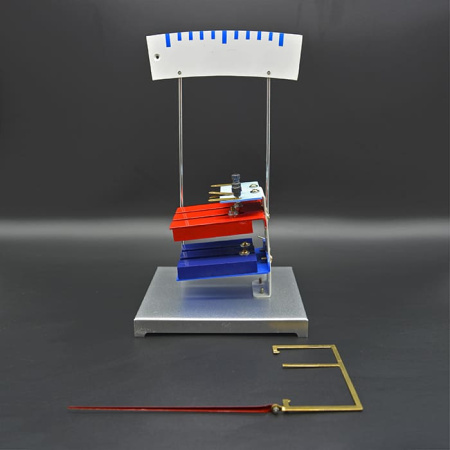

Учебно-демонстрационный прибор предназначен для проведения опытов по электродинамике в кабинете физики. Оборудование позволяет наглядно показать действие магнитного поля на проводник с током и определить направление возникающей силы в зависимости от направления электрического тока. П-образная латунная рамка размещается в зазоре магнитной системы и подключается к внешней электрической цепи. При прохождении тока проводник отклоняется под действием силы Ампера, а градуированная шкала помогает визуально оценивать изменение его положения. При соответствующей организации эксперимента прибор применяется для изучения зависимости силы Ампера от силы тока, длины проводника и магнитной индукции. Наглядное пособие помогает учащимся сопоставлять теоретические закономерности с результатами наблюдений и понимать принцип действия приборов с магнитоэлектрической измерительной системой.
Технические характеристики
Тип оборудования: прибор для демонстрации силы Ампера.
Область применения: школьный курс физики, раздел «Электродинамика».
Тип основания: металлическая платформа.
Вертикальные стойки: предусмотрены.
Верхняя панель с градуированной шкалой: предусмотрена.
Цвет делений шкалы: синий.
Магнитная система: набор намагниченных пластин.
Цветовая маркировка магнитных пластин: красная и синяя.
Зона магнитного поля: между пластинами магнитной системы.
Контактные узлы: металлические зажимы и клеммы.
Тип демонстрационного проводника: П-образная рамка.
Материал демонстрационного проводника: латунь.
Высота прибора: 320 мм.
Размер упаковки (ДхШхВ): 330х185х135 мм.
Вес: 1,5 кг.
Особенности конструкции и функциональности
- Наглядная демонстрация силы Ампера: смещение проводника позволяет наблюдать действие магнитного поля на электрический ток.
- Определение направления силы: изменение направления тока помогает показать соответствующее изменение направления движения проводника.
- Градуированная шкала: разметка на верхней панели служит ориентиром для визуальной оценки отклонения рамки.
- Цветовая маркировка полюсов: красные и синие магнитные пластины упрощают ориентацию проводника относительно магнитного поля.
- Подключение внешней цепи: металлические зажимы и клеммы обеспечивают электрическое соединение демонстрационной рамки.
- Жёсткая конструкция: металлическое основание и вертикальные стойки поддерживают установленное положение элементов прибора.
- Исследование физических зависимостей: при использовании необходимого дополнительного оборудования можно изучать влияние силы тока, длины проводника и магнитной индукции на силу Ампера.
- Методическая ценность: наглядное пособие помогает объяснять электродинамические явления и принцип работы магнитоэлектрических приборов.
Комплектность
- Прибор для демонстрации силы Ампера — 1 шт.
- Демонстрационный проводник в виде П-образной латунной рамки — 1 шт.
- Паспорт изделия — 1 шт.
Предназначен для использования в кабинете физики в средней школе при проведении демонстрационных экспериментов с силами, действующими на проводник, находящийся в магнитном поле, а также иллюстрации принципа действия приборов с магнитной измерительной системой.
Прибор позволяет выполнить следующие эксперименты:
— определение наличия силы, действующей на проводник в магнитном поле, и ее направления в зависимости от направления тока;
— определение зависимости между силой Ампера и силой тока;
— определение зависимости между силой Ампера и длиной проводника с током;
— определение зависимости между силой Ампера и магнитной индукцией.

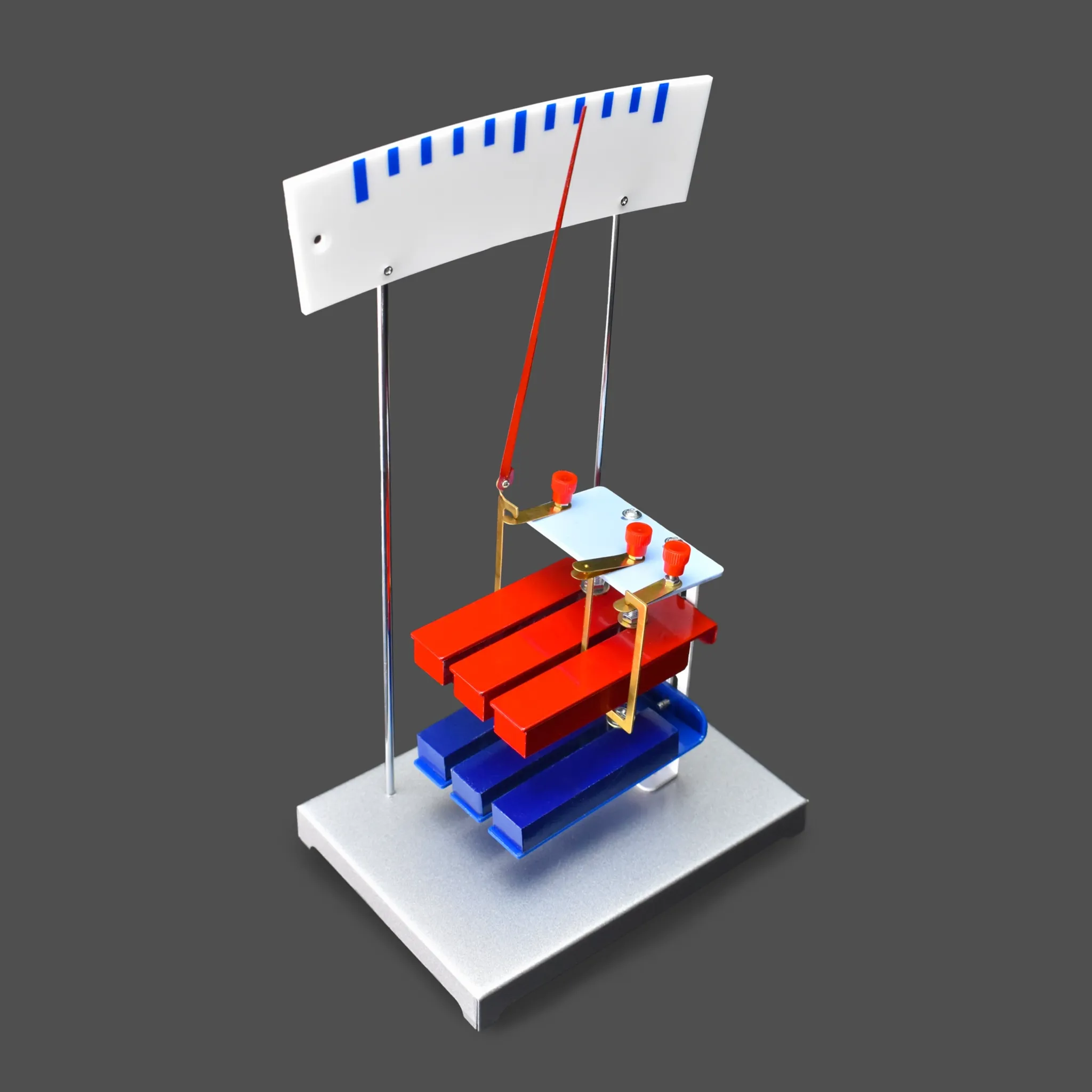

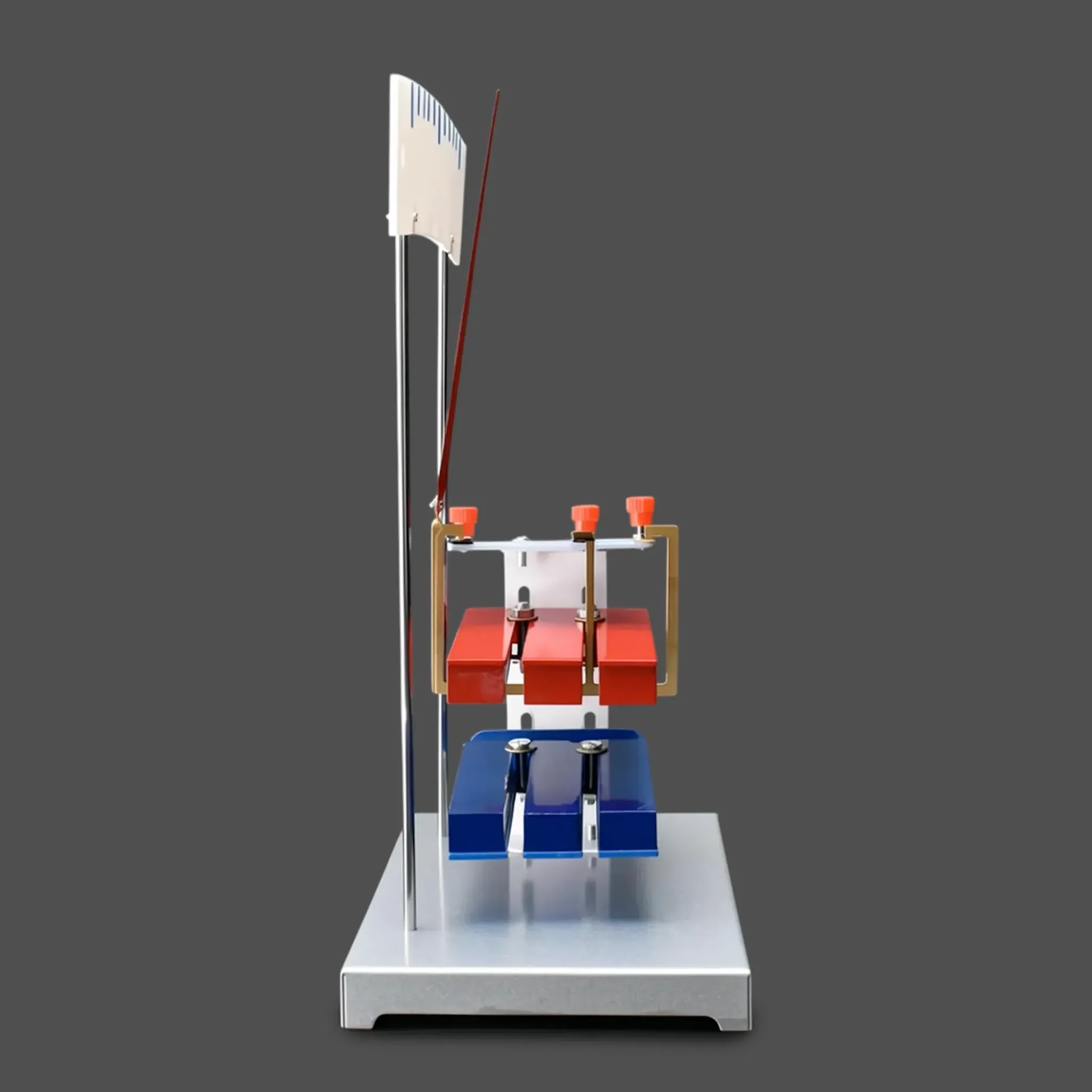

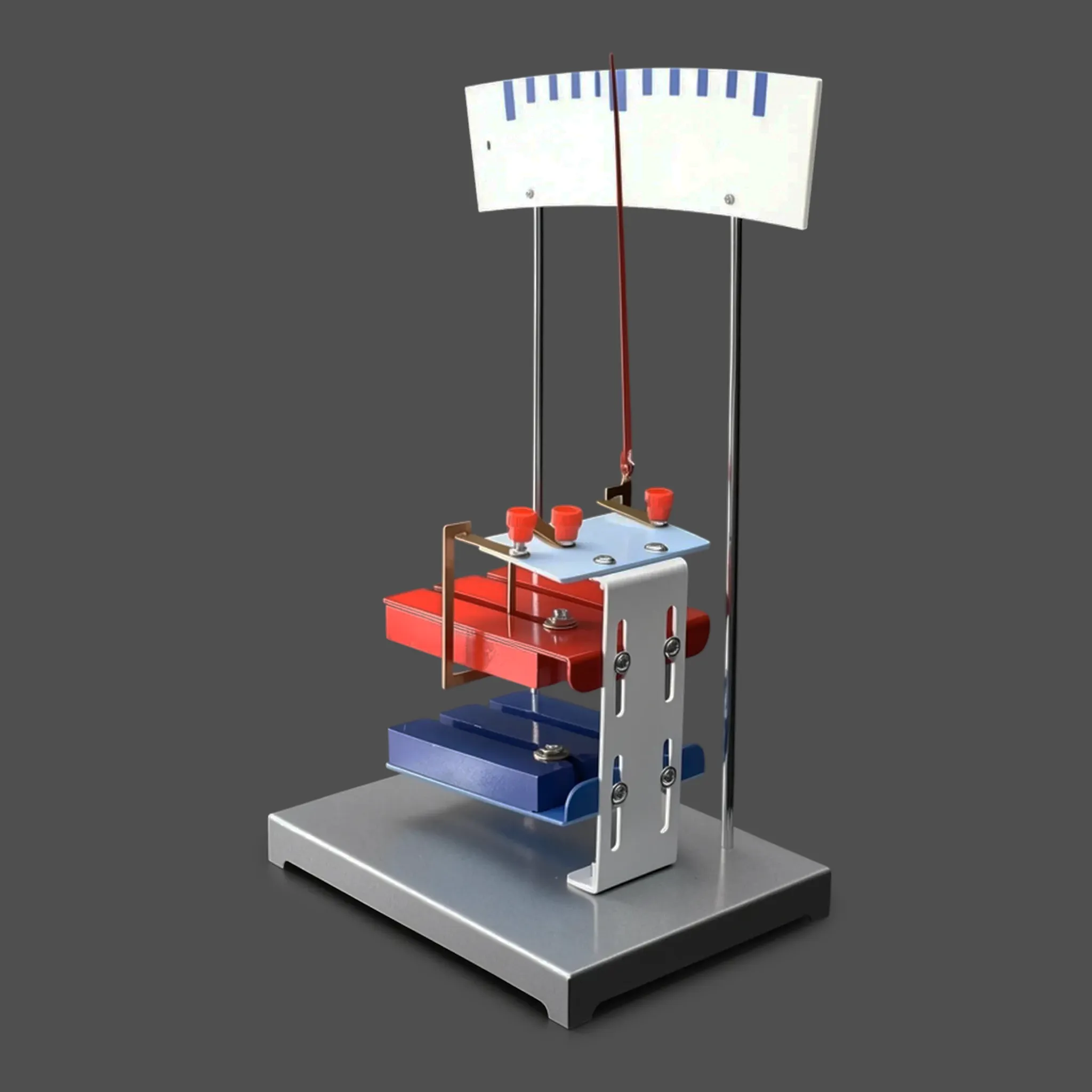

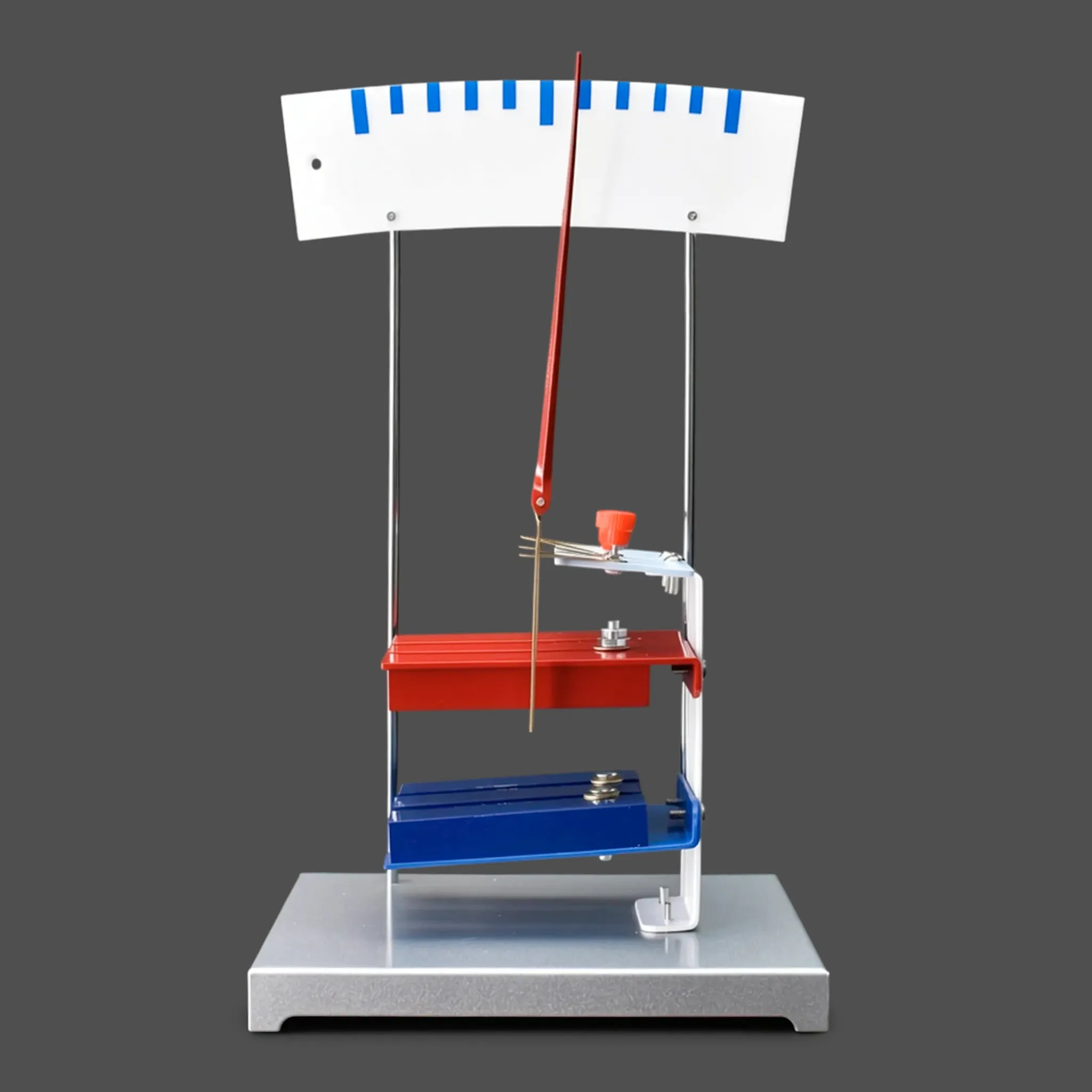

Конструкция
1. Основание — металлическая платформа, придающая прибору устойчивость и исключающая смещение во время демонстрации.
2. Вертикальные стойки — жёсткие стержни, соединяющие основание с верхней панелью и задающие жёсткость каркаса.
3. Верхняя панель со шкалой — пластина с градуированными синими делениями: служит ориентиром для оценки величины отклонения проводника под действием силы Ампера.

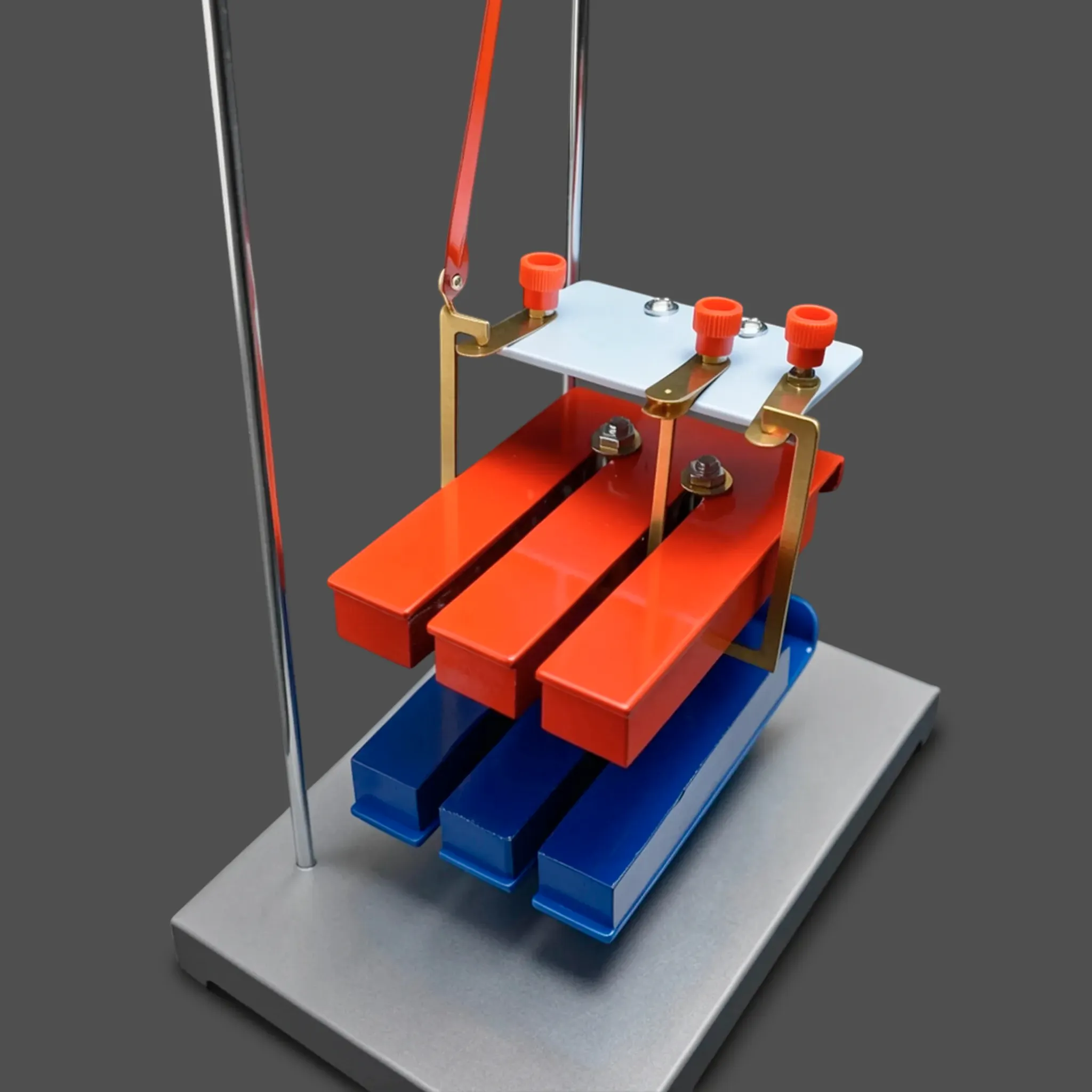

4. Магнитная система — набор намагниченных пластин (красных и синих), формирующих зону однородного магнитного поля; цветовая маркировка помогает различать полюса и правильно ориентировать проводник.
5. Контактные узлы — металлические зажимы и клеммы, обеспечивающие электрическое соединение демонстрационного проводника с внешней цепью.
6. Демонстрационный проводник (П‑образная рамка из латуни): её размещают в зазоре магнитной системы, пропускают ток и наблюдают механическое смещение, обусловленное силой Ампера.
Габаритные размеры и вес
1. Прибор, высота: 320 мм.
2. Размеры упаковки (ДхШхВ): 330х185х135 мм.
3. Вес прибора в упаковке: 1,5 кг.
Комплектность
1. Прибор для демонстрации силы Ампера — 1 шт.
2. Демонстрационный проводник (П‑образная рамка из латуни) — 1 шт.
3. Паспорт — 1 шт.
