Описание
Генератор предназначен для формирования электрических сигналов заданной формы, частоты и амплитуды при тестировании, настройке и диагностике электронных устройств и систем.Прибор поддерживает стандартные сигналы и встроенные формы произвольных сигналов. Параметры задаются с помощью органов управления на лицевой панели и отображаются на цветном ЖК-дисплее.
Технические характеристики
Количество выходных каналов — 1.
Заявленная максимальная частота генерации — 30 МГц.
Частота дискретизации — 125 млн отсчётов в секунду, 125 MSa/s.
Вертикальное разрешение — 14 бит.
Стандартные сигналы — синусоидальный, прямоугольный, пилообразный, импульсный и шумовой.
Количество встроенных форм произвольных сигналов — более 160.
Представленные формы — Sinc, экспоненциальный рост, экспоненциальный спад, электрокардиограмма, гауссова форма, «полуположительный» сигнал, лоренцева форма, «двойной аудиосигнал», постоянное напряжение.
Дисплей — цветной жидкокристаллический.
Диагональ дисплея — 3,6 дюйма.
Разрешение дисплея — 480x272 пикселя.
Напряжение питания — 5 В постоянного тока.
Требуемый ток источника питания — 2 А.
Потребляемая мощность — менее 10 Вт.
Материал корпуса — ударопрочный пластик.
Размеры прибора (ДхШхВ) — 200x80x80 мм.
Размеры упаковки (ДхШхВ) — 245x175x90 мм.
Масса прибора в упаковке — 0,8 кг.
Особенности конструкции и функциональности
- Корпус. Прямоугольный пластиковый корпус с органами управления на лицевой панели.
- Дисплей. Расположен в левой части панели и служит для отображения параметров сигнала.
- Выбор формы сигнала. Под дисплеем размещены кнопки с обозначениями форм сигналов.
- Управление параметрами. Предусмотрены функциональные кнопки, поворотный энкодер, кнопки Utility и Mode.
- Числовой ввод. Клавиатура с цифрами 0–9, десятичной точкой и клавишей «+/−» позволяет вводить значения параметров.
- Включение. На лицевой панели расположена кнопка питания.

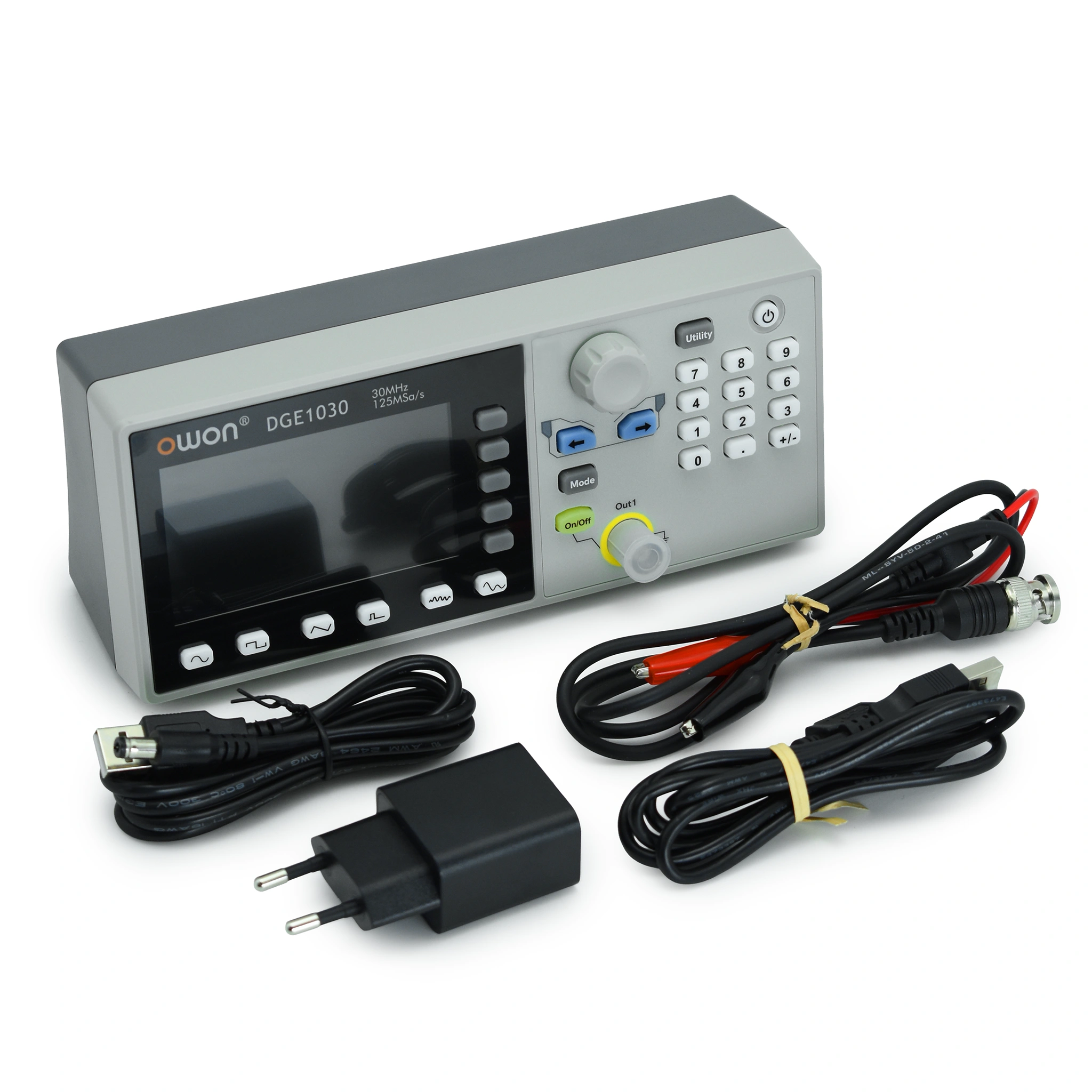

Комплектность
- Генератор сигналов — 1 шт.

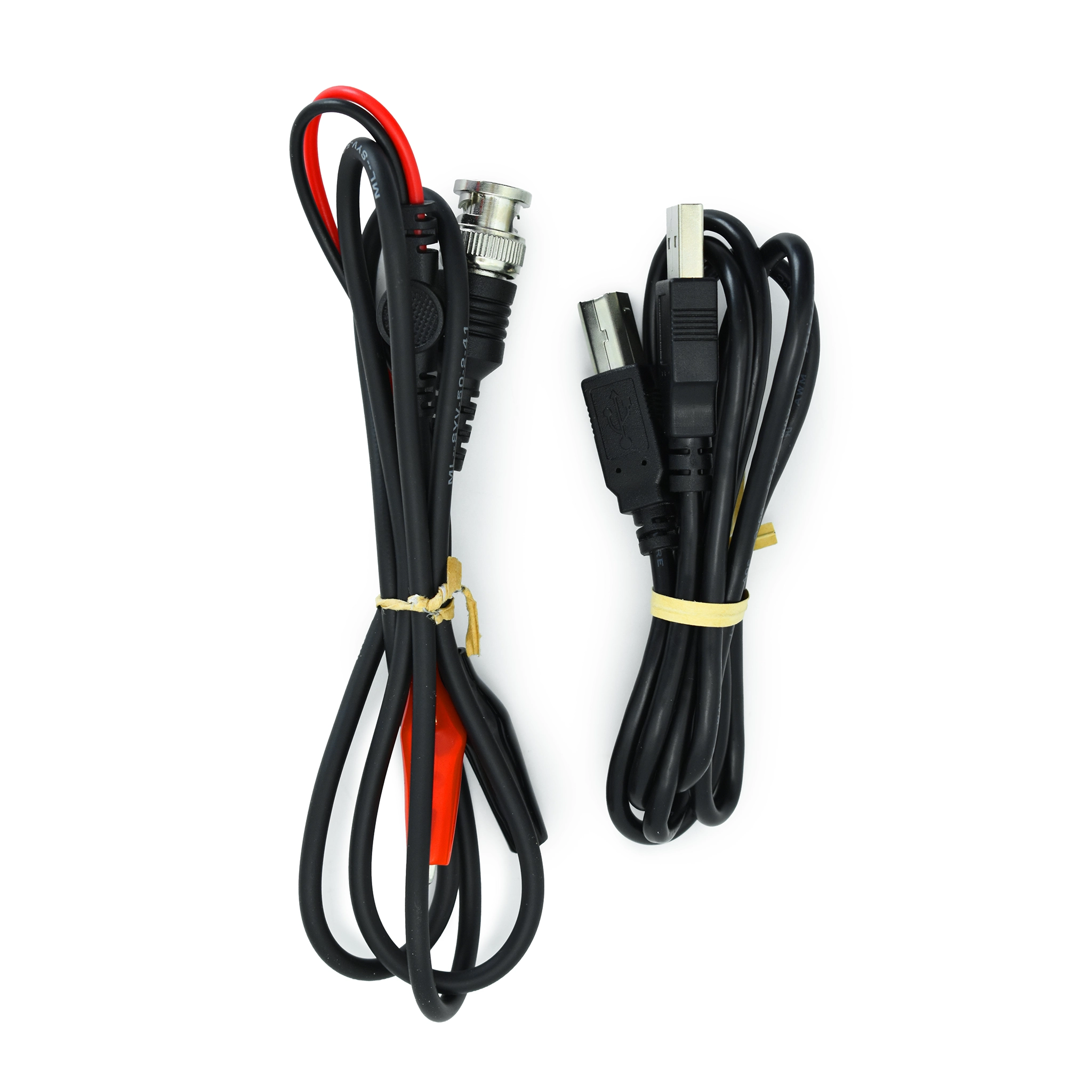

- Кабель BNC — зажимы типа «крокодил» — 1 шт.
- USB-кабель — 1 шт.

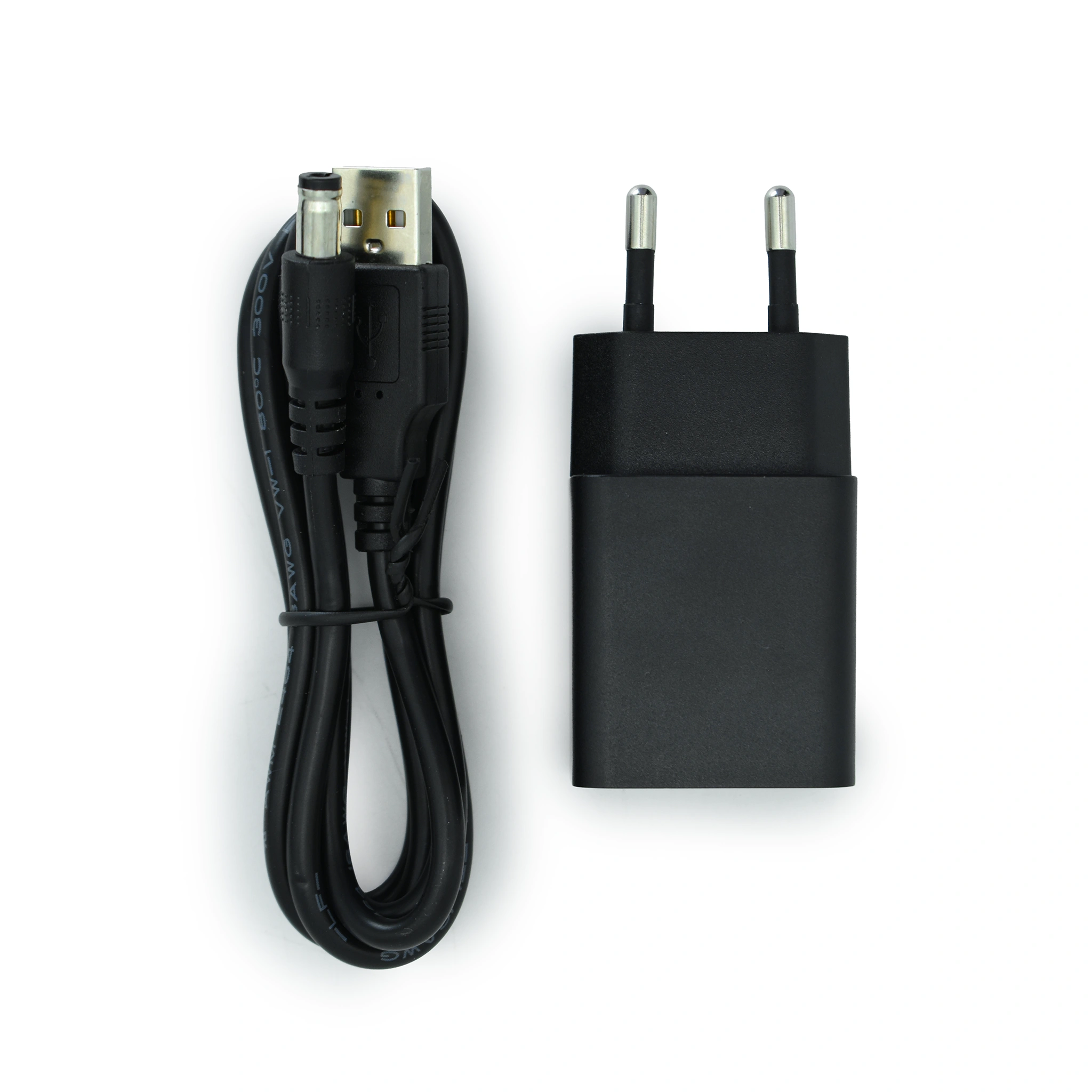

- Адаптер питания — 1 шт.
- USB-кабель USB Type-A — USB Type-B — 1 шт.
- Паспорт — 1 шт.
Предназначен для формирования электрических сигналов заданной формы, частоты, амплитуды и иных параметров с целью тестирования, настройки и диагностики электронных устройств и систем.
Комплектность
1. Генератор сигналов — 1 шт.
2. Кабель BNC — крокодил — 1 шт.
3. USB кабель — 1 шт.
4. Адаптер питания — 1 шт.
5. USB кабель (USB Type A — USB Type B) — 1 шт.
6. Паспорт — 1 шт.

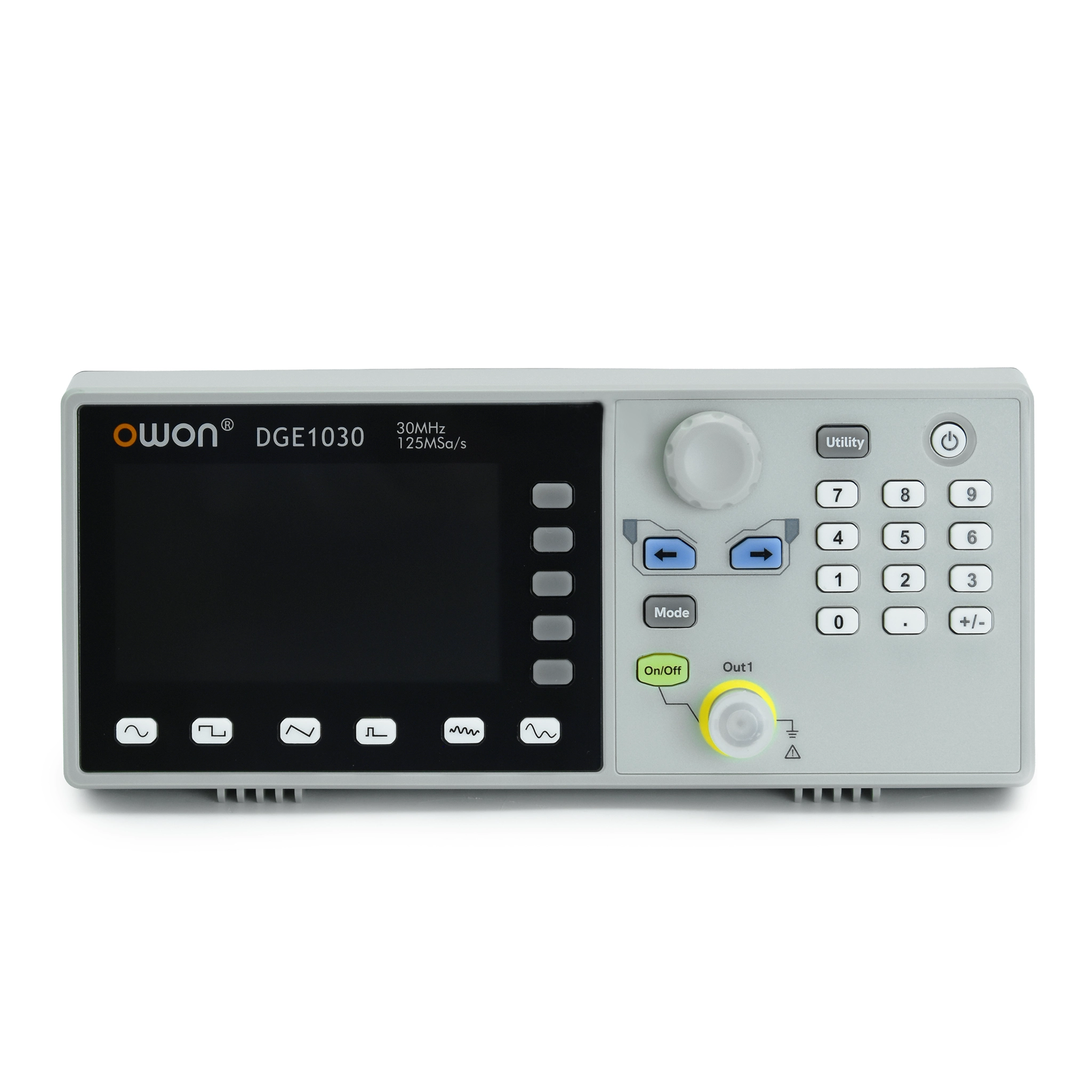

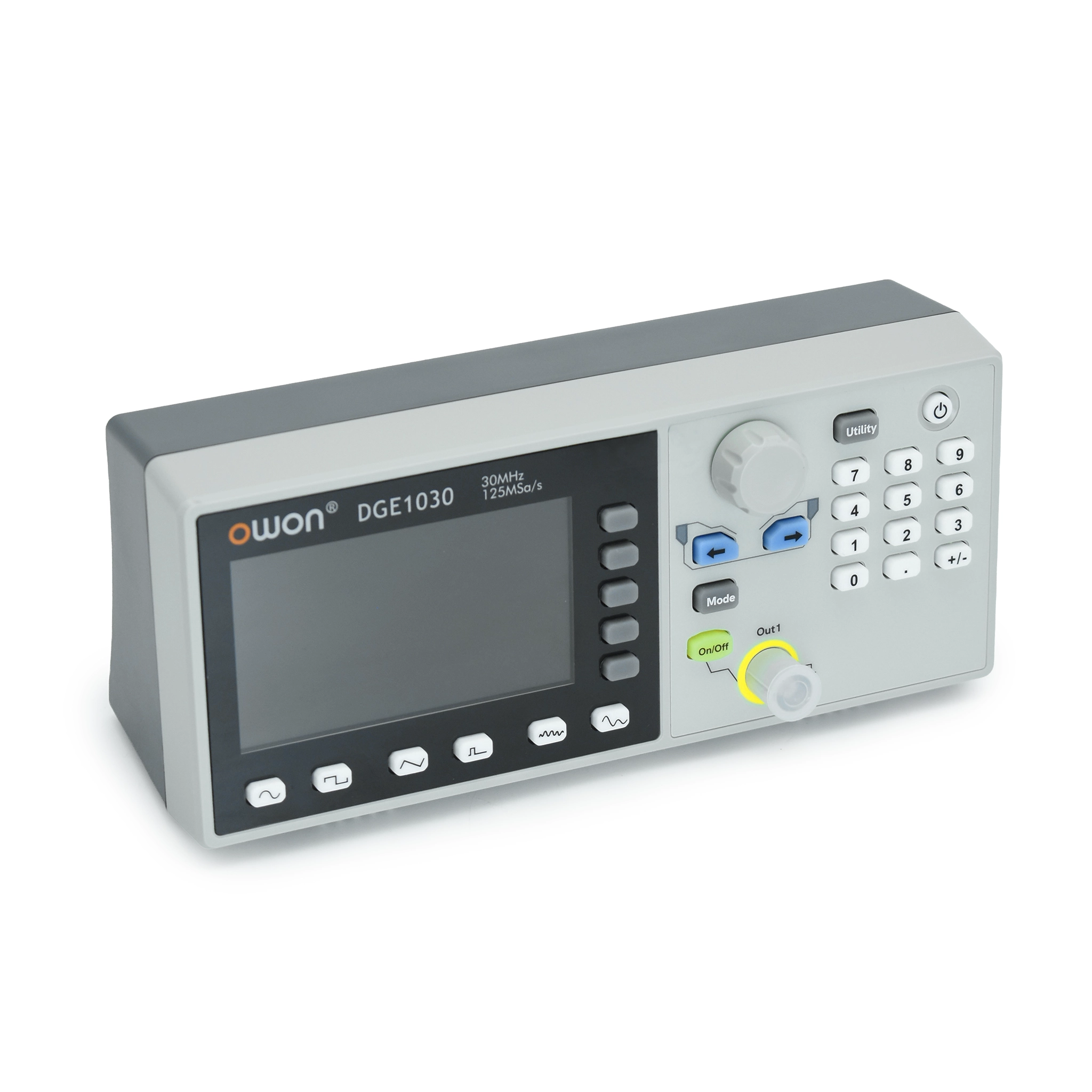

Описание и состав
1. Корпус — прямоугольный из ударопрочного пластика.
2. Лицевая панель: слева — дисплей, под ним — ряд кнопок с пиктограммами форм сигналов (синус, меандр, треугольник, импульс, произвольная форма и др.).
3. Справа от дисплея — вертикальный ряд функциональных кнопок без маркировки (предположительно для выбора каналов/параметров).
4. Правая часть панели: крупная поворотная ручка - энкодер для навигации/регулировки), над ней — кнопка «Utility», справа — кнопка питания.
5. Ниже энкодера — блок цифровой клавиатуры (0–9, «.» и «+/−») для ввода значений.
6. Под клавиатурой — кнопка «Mode» и крупная ручка с жёлтым кольцом (скорее всего, главный регулятор амплитуды/частоты).
Технические характеристики
1. Полоса пропускания: 30 МГц.
2. Частота дискретизации: 125 MSa/s.
3. Вертикальное разрешение: 14 бит.
4. Канал: 1.
5. Стандартные формы сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой сигналы.
6. Произвольные формы сигналов: Sinc, экспоненциальный рост, экспоненциальный спад, электрокардиограмма, гауссов, полуположительный, лоренцев, двойной аудиосигнал, постоянное напряжение — всего более 160 видов.
7. Тип дисплея: 3,6 дюймовый цветной ЖК дисплей.
8. Разрешение дисплея: 480 пикселей по горизонтали × 272 пикселя по вертикали
Питание
9. Напряжение: постоянный ток 5 В / 2 А
10. Потребляемая мощность: менее 10 Вт
Габаритные размеры и вес
1. Генератор сигналов, размеры (ДхШхВ): 200х80х80 мм.
2. Размеры упаковки (ДхШхВ): 245х175х90 мм.
3. Вес прибора в упаковке: 0,8 кг.
