Описание
Данный проволочный резистор является базовым электротехническим узлом, применяемым для обеспечения заданного сопротивления в электрических цепях. Модель специально разработана для использования в учебных лабораториях, школьных кабинетах физики и технических центрах. Прибор позволяет наглядно демонстрировать принципы ограничения тока, деления напряжения и защиты компонентов схемы от перегрузок. Высокая термостойкость и надежность делают его незаменимым при проведении фронтальных лабораторных работ и демонстрационных опытов.Технические характеристики
Тип компонента: Резистор нихромовый проволочный.
Диапазон сопротивления: От долей Ома до нескольких десятков кОм.
Номинальная мощность рассеивания: От 0,5 до 5 Вт.
Частотные ограничения: Повышенная индуктивность (не предназначен для работы в цепях с частотой свыше 1–2 МГц).
Термостойкость: Высокая устойчивость к рабочим температурам.
Размеры изоляционной пластины (ДхШхВ): 70х15х2 мм.
Размеры подставки (ДхШхВ): 70х40х15 мм.
Габариты в упаковке (ДхШхВ): 110х70х25 мм.
Вес в упаковке: 0,050 кг.
Особенности конструкции и исполнения
- Изолирующая база: Внутренняя часть состоит из керамических пластин, выполняющих роль диэлектрического основания для намотки.
- Резистивный элемент: Использование нихромовой проволоки с высоким удельным сопротивлением обеспечивает эффективное рассеивание мощности и стабильность параметров.
- Защитное покрытие: Витки проволоки изолированы и защищены от коррозии и механических повреждений слоем теплостойкой стеклоэмали или стеклокерамики.
- Магнитная фиксация: Резистор закреплен на пластиковом основании ярко-желтого цвета, которое снабжено магнитами. Это позволяет надежно размещать компонент на металлических лабораторных стендах или классных досках для демонстрации схем.
- Монтажные узлы: Металлические пластины с перфорацией и контактные площадки обеспечивают надежное соединение с другими элементами электрической цепи.
Принцип работы и функциональные возможности
При прохождении тока через нихромовую обмотку происходит преобразование электрической энергии в тепловую за счет сопротивления материала. Это позволяет решать следующие учебные и технические задачи:- Установка безопасных значений тока в цепи.
- Формирование делителей напряжения в схемах звуковой частоты.
- Использование в качестве нагрузочного или гасящего сопротивления.
- Сборка реостатов для регулировки параметров питания в экспериментальных установках.
Комплектность поставки
- Резистор проволочный на магнитной подставке — 1 шт.
- Технический паспорт изделия — 1 шт.
Проволочный резистор — это пассивный электронный компонент, предназначенный для создания сопротивления в электрической цепи.

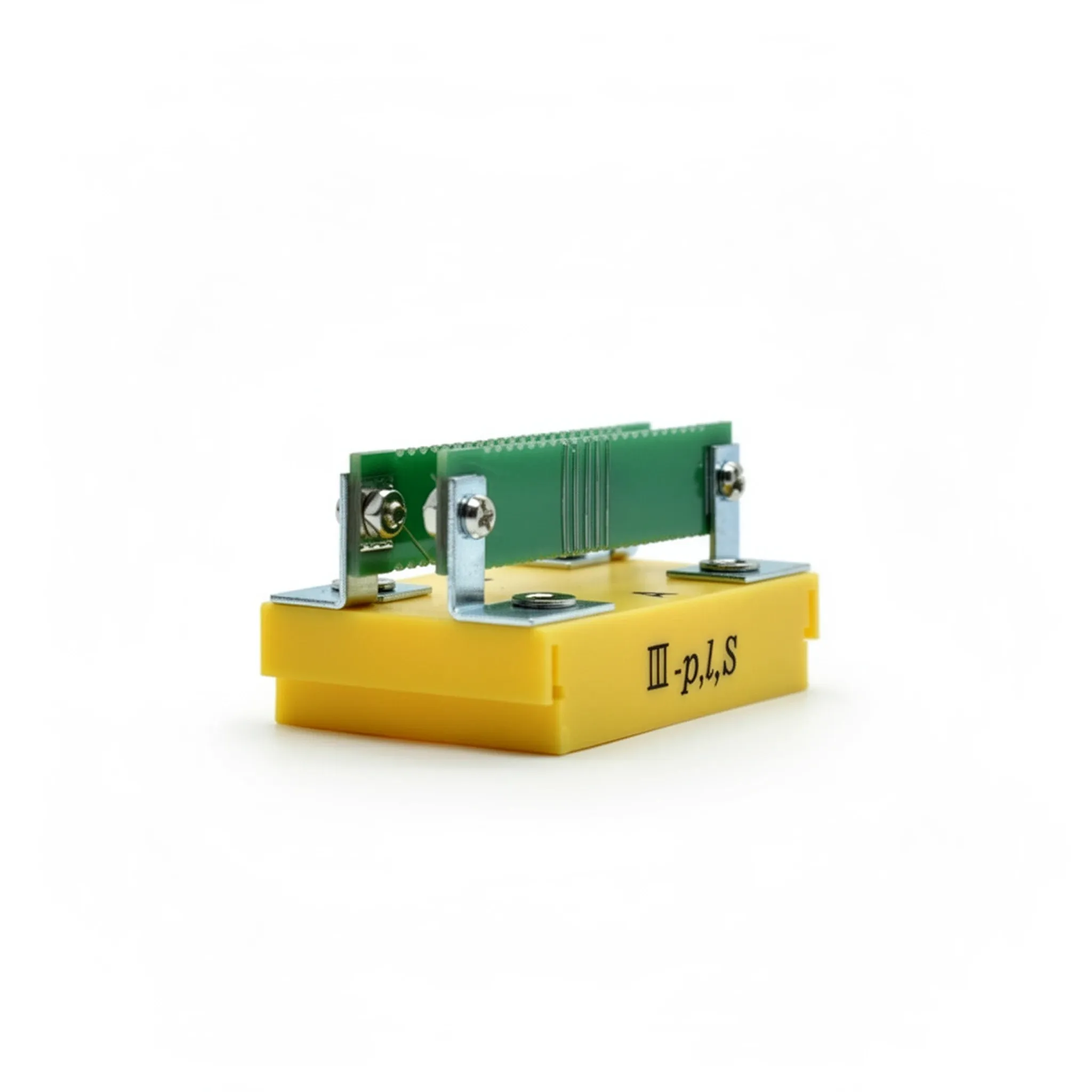

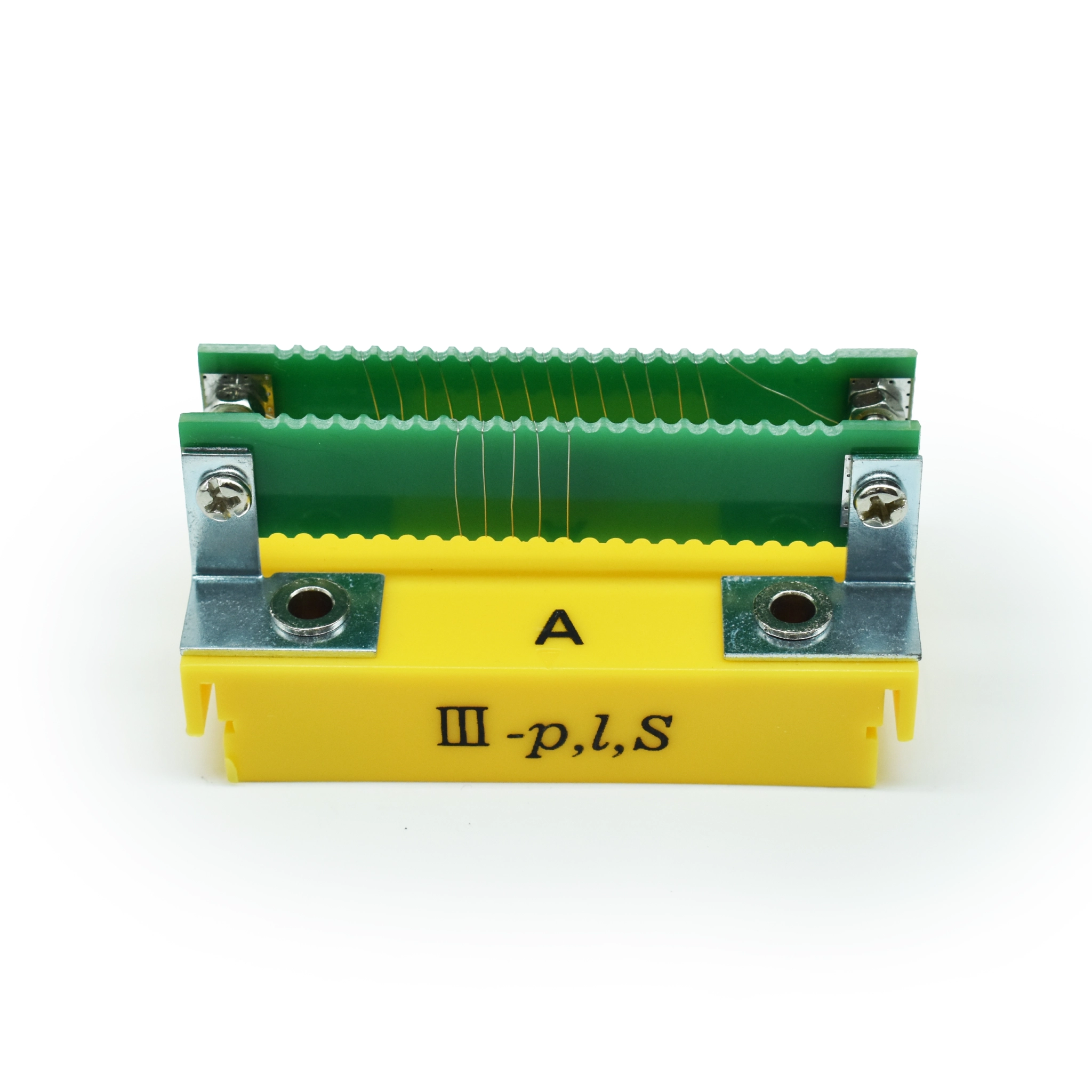

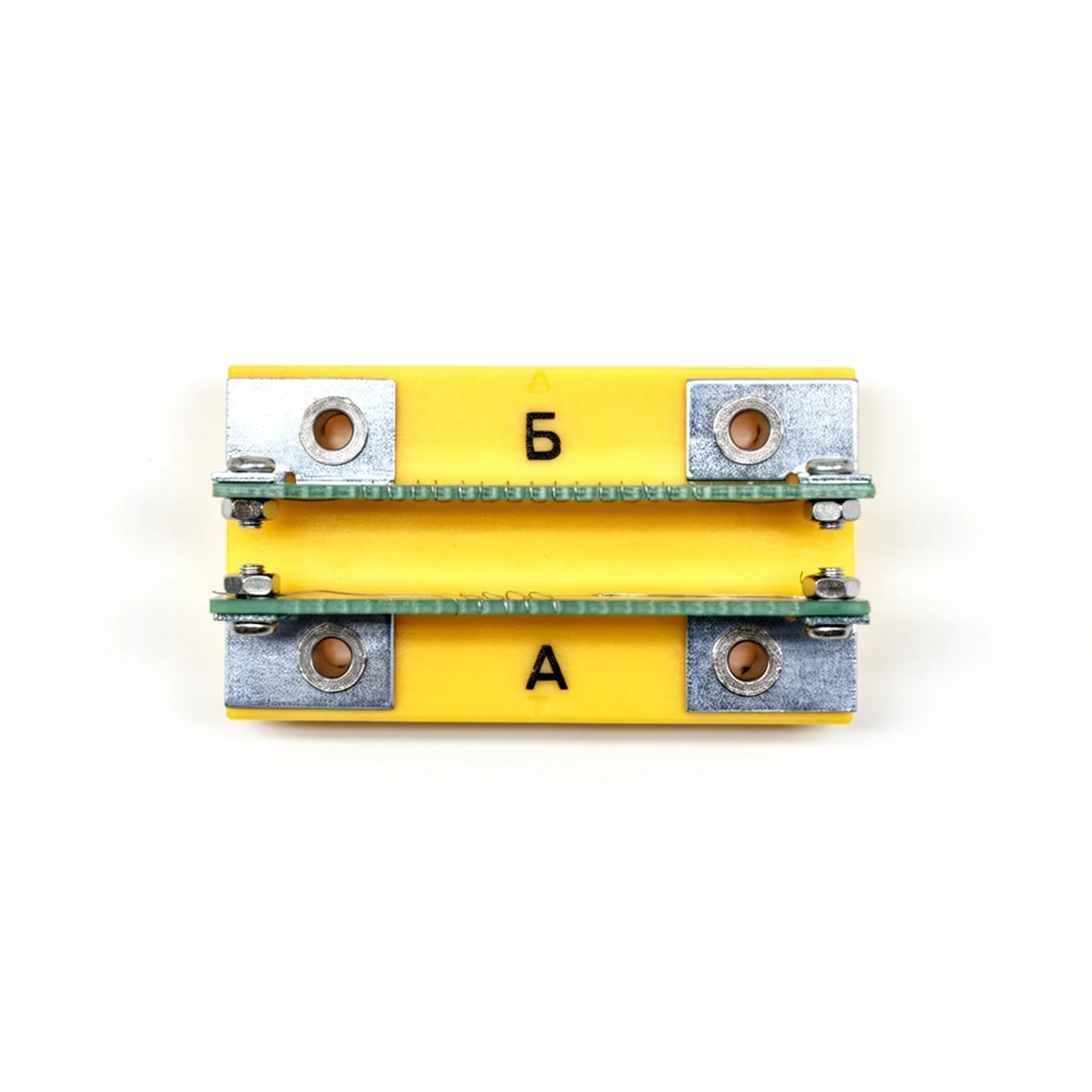

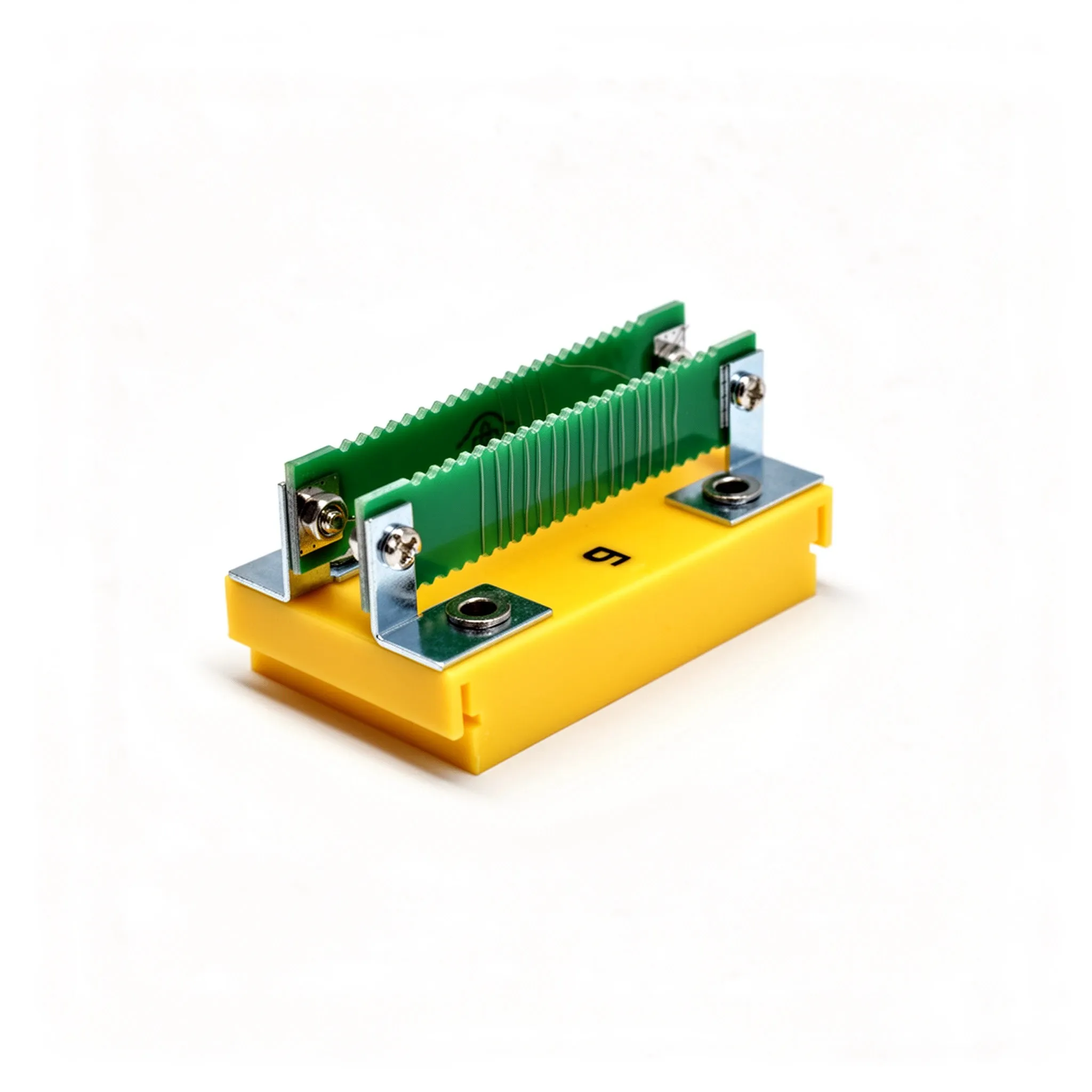

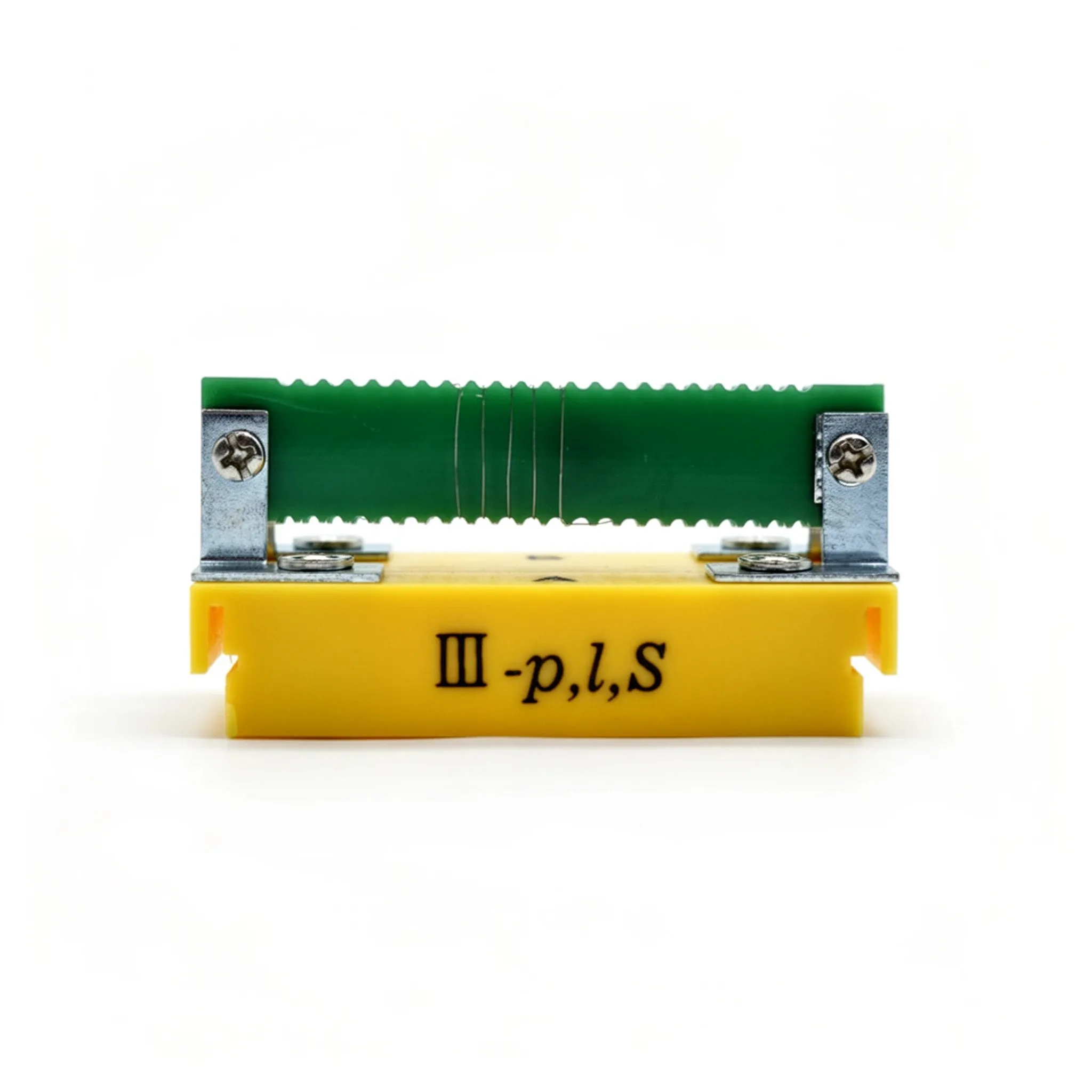

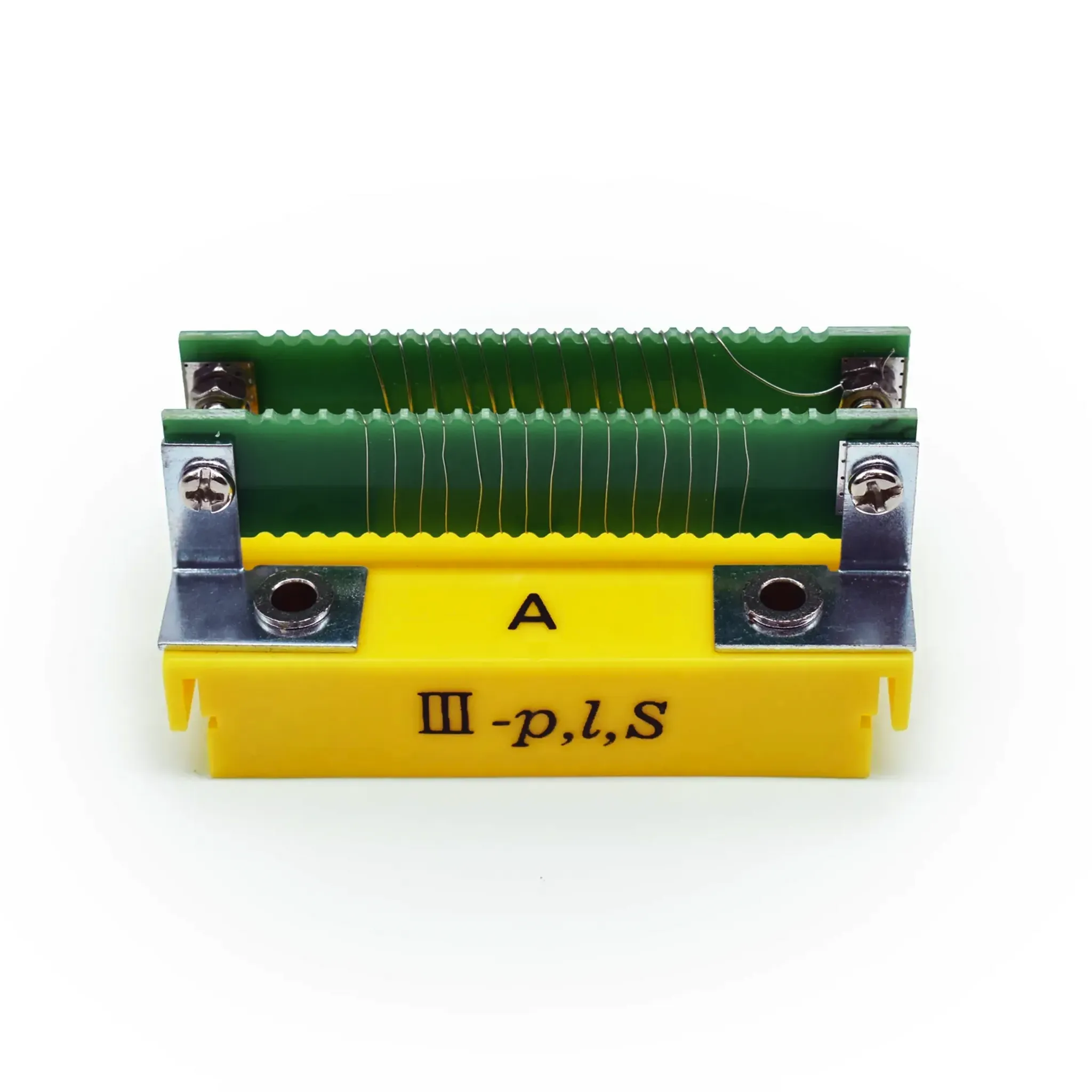

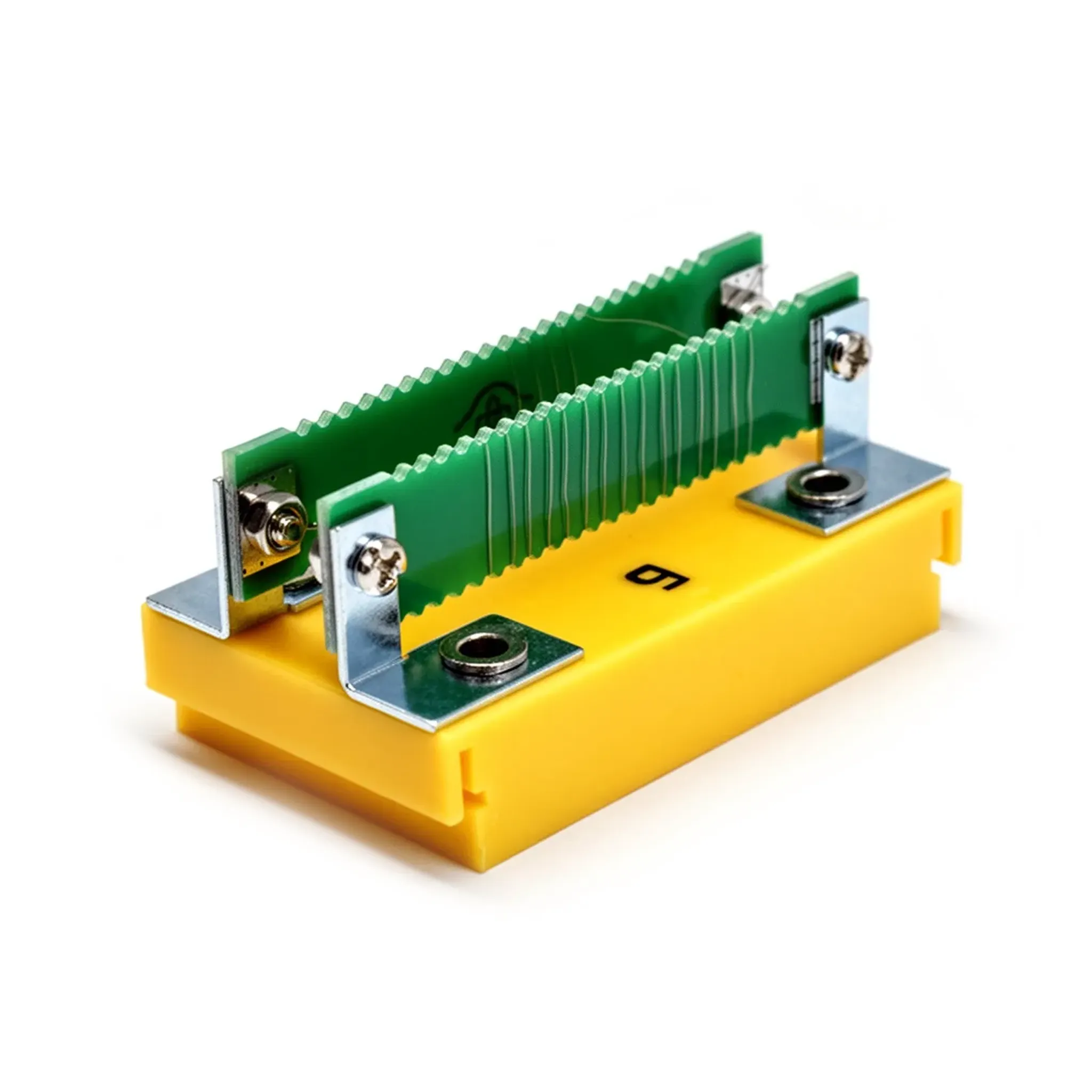

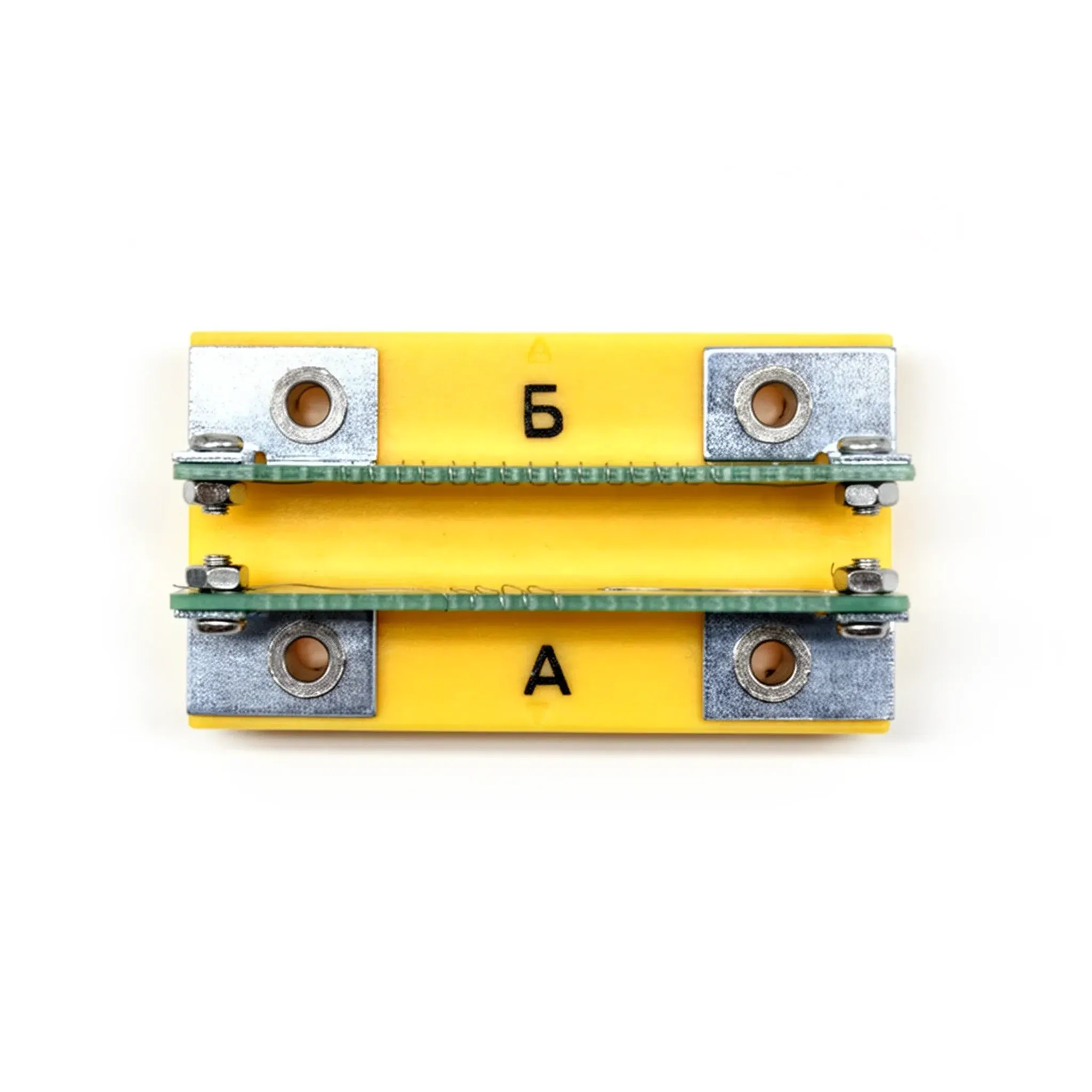

Конструкция
1. Пластиковая подставка с магнитами на дне.
2. Основа: изоляционное основание (керамические пластины), на которые намотан провод.
3. Резистивный элемент: тонкая проволока из сплава с высоким удельным сопротивлением (нихром). Проволока намотана на пластину, что обеспечивает высокую мощность рассеивания.
4. Контактные площадки: металлические выводы для подключения к электрической цепи.
5. Защитное покрытие: обмотка покрыта теплостойкой стеклоэмалью или стеклокерамическим составом для защиты от внешних воздействий и изоляции витков.
6. Крепёжные элементы: металлические пластины с отверстиями для фиксации резистора на монтажной панели.
Технические характеристики
1. Номинальное сопротивление: варьируется от долей Ома до нескольких десятков кОм.
2. Номинальная мощность рассеивания: обычно в диапазоне 0,5–5 Вт Максимальное рабочее напряжение: зависит от конструкции и материала изоляции.
3. Рабочая температура: высокая термостойкость.
4. Индуктивность и ёмкость: высокая индуктивность (не подходит для высокочастотных цепей — 1–2 МГц и выше).
Габаритные размеры и вес
1. Пластиковая подставка (ДхШхВ): 70х40х15 мм.
2. Основа (ДхШхВ): 70х14х1,5 мм.
3. Общие размеры резистора (ДхШхВ): 70х40х34 мм.
4. Вес изделия: 0,04 кг.
Комплектность
1. Резистор на подставке — 1 шт.
2. Паспорт — 1 шт.
