Описание
Учебно-демонстрационный модуль «Магнитное поле соленоида» — это специализированное лабораторное оборудование, предназначенное для визуализации фундаментальных явлений электродинамики. Прибор позволяет наглядно продемонстрировать возникновение магнитного поля при прохождении электрического тока через многовитковую катушку и исследовать его взаимодействие с внешними магнитными полями.Оборудование разработано специально для образовательных учреждений. Прозрачный каркас катушки обеспечивает беспрепятственное наблюдение за процессом, что делает прибор идеальным инструментом для объяснения принципа работы электромагнитов и законов взаимодействия токов.
Технические характеристики
Материал катушки: медный провод на прозрачном полимерном каркасе.
Диаметр катушки: 45 мм.
Размеры каркаса катушки (ДхШхВ): 65х16х70 мм.
Материал основания (планшета): ударопрочный пластик.
Размеры основания (ДхШхВ): 195х150х20 мм.
Длина токосъемников: 145 мм.
Размеры изолированной перекладины (ДхШхВ): 125х26х26 мм.
Длина металлических стоек: 250 мм.
Управление: кнопка кратковременного замыкания цепи.
Тип подключения: клеммное.
Вес: 0,390 кг.
Методический потенциал и области применения
- Изучение электромагнетизма: демонстрация магнитного поля катушки и условий его возникновения.
- Взаимодействие полей: наблюдение за отклонением катушки при воздействии внешнего дугообразного магнита.
- Исследование зависимостей: наглядный показ связи между силой тока в цепи и углом отклонения системы.
- Практическая подготовка: проведение демонстрационных опытов в школах, колледжах и вузах в рамках тем «Электродинамика» и «Магнитные явления».
Особенности конструкции
Прибор оснащен кнопкой кратковременного замыкания, что позволяет проводить демонстрации точечно и безопасно. Вся система установлена на устойчивом планшете-основании, на оборотной стороне которого расположены клеммы для подключения к стандартному школьному источнику питания.Комплектность

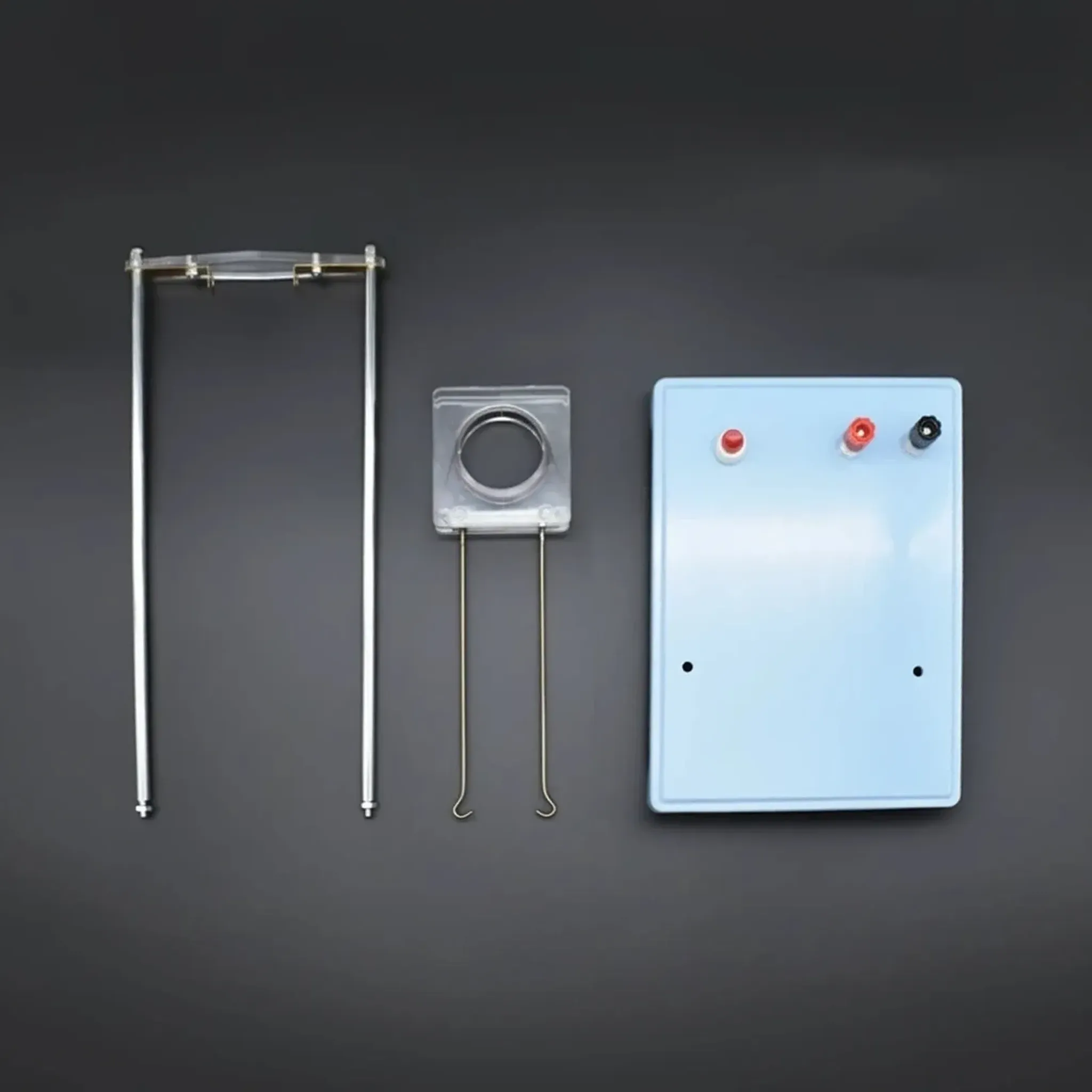

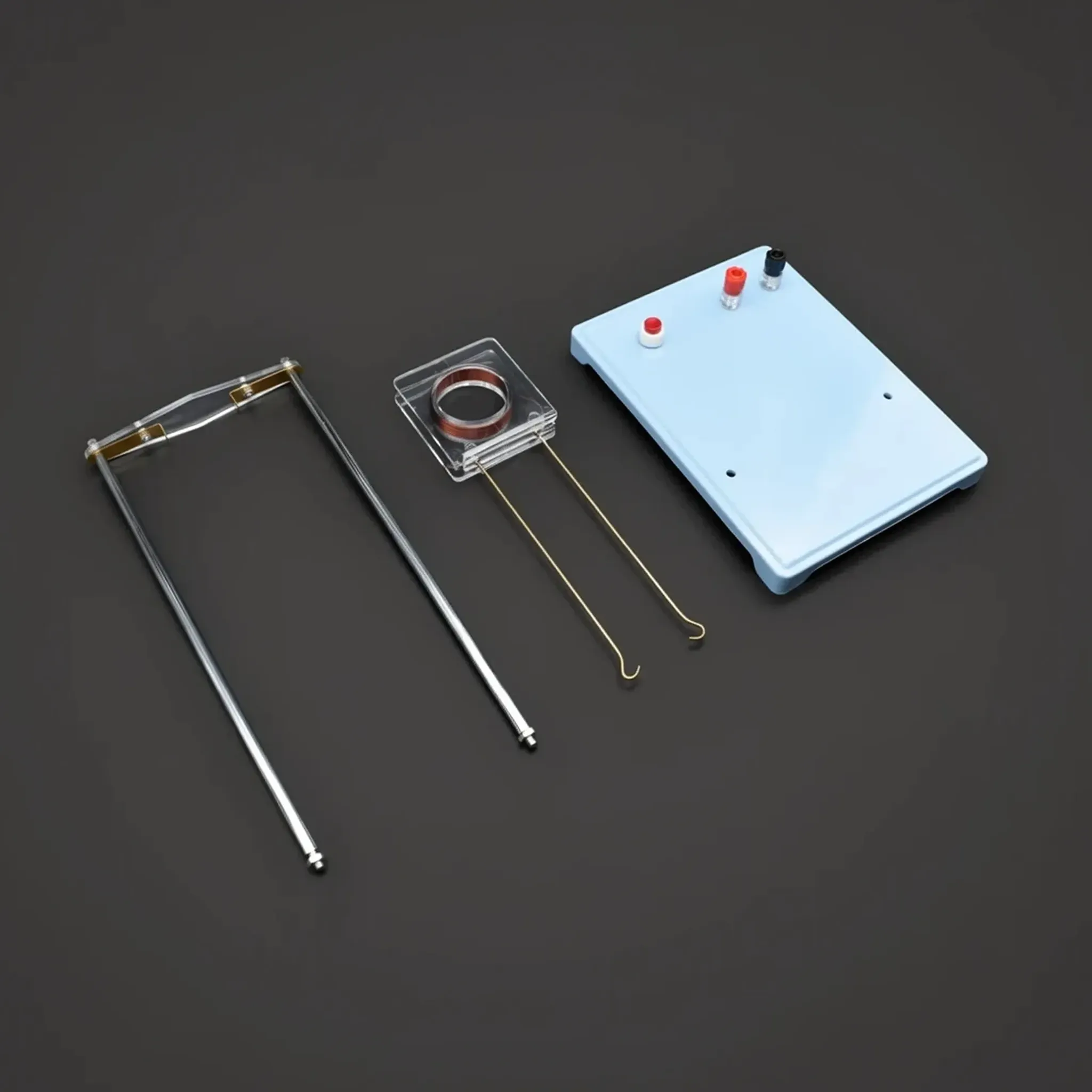

- Прибор для демонстрации магнитного поля в разобранном виде — 1 шт.
- Технический паспорт и руководство по эксплуатации (с инструкцией по сборке) — 1 шт.
- Упаковочная тара — 1 шт.
Назначение:
Учебный прибор для наглядной демонстрации явления возникновения магнитного поля в соленоиде (катушке с током). Используется в кабинетах физики для проведения демонстрационных опытов.

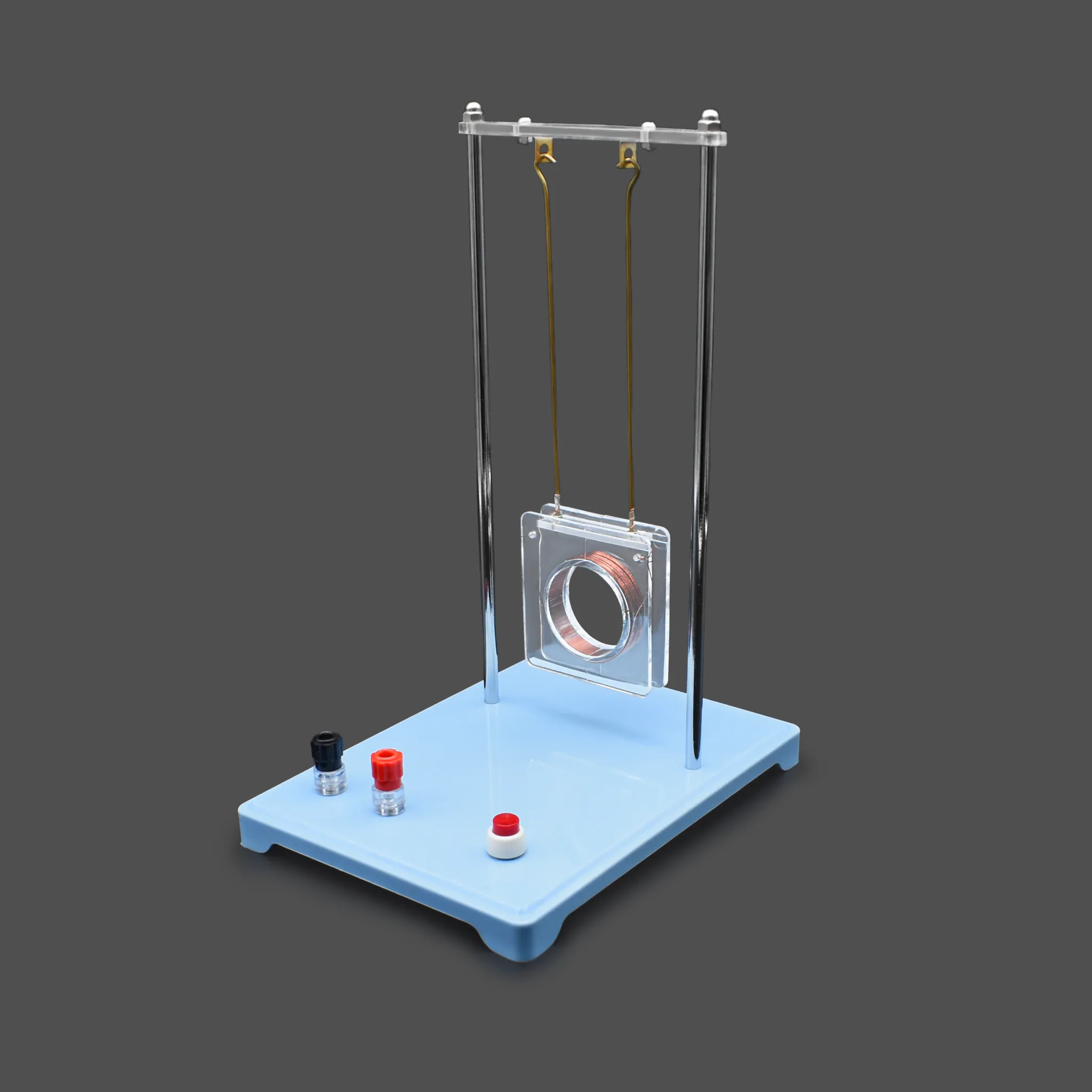

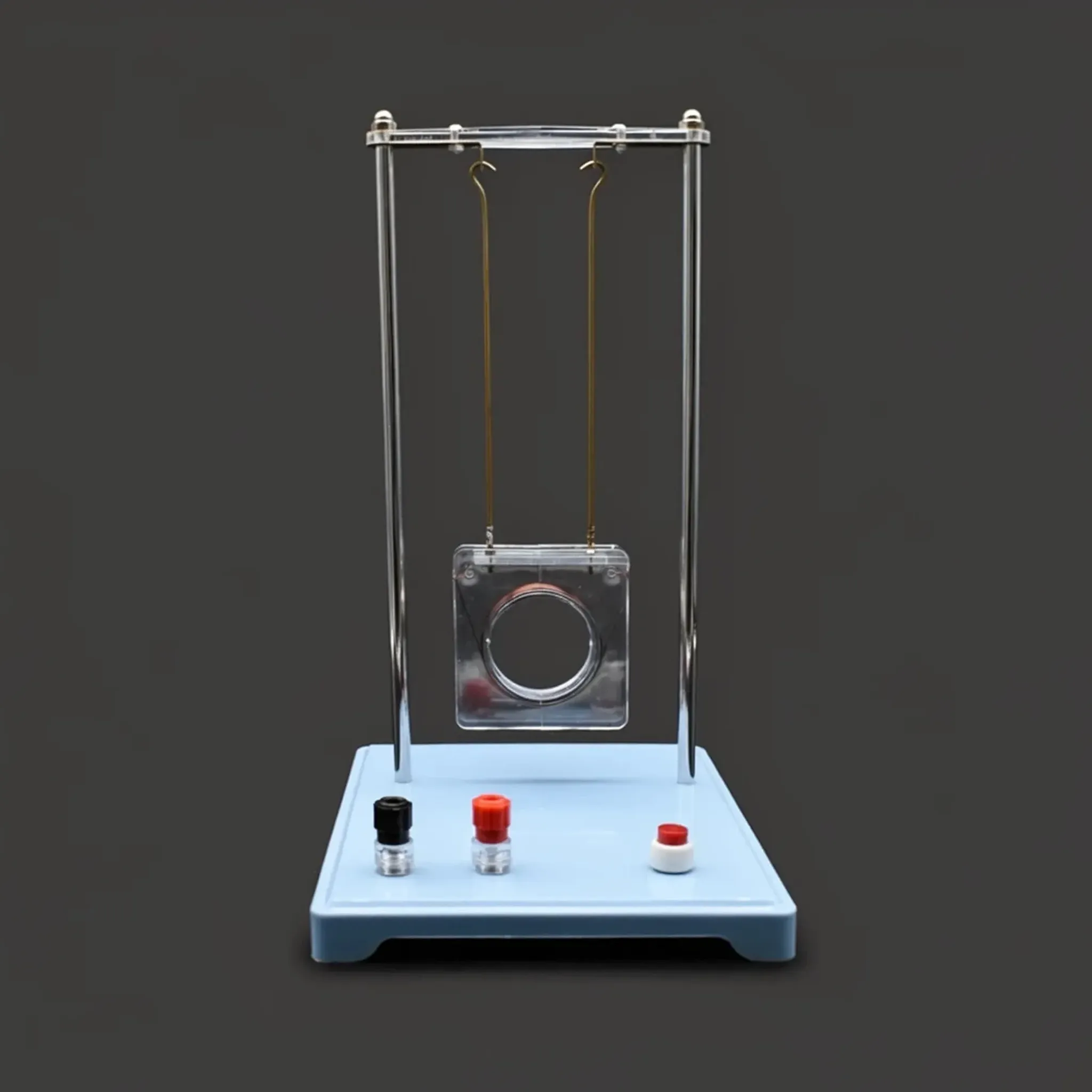

Конструкция:
1. Многовитковая катушка из медного провода, намотанная на прозрачный пластмассовый каркас. Прозрачность каркаса позволяет наблюдать за процессом. Размер каркаса: 65х70х16мм, диаметр катушки: 45мм.
2. Изолированная перекладина (длина 125 мм) с пластинами для установки токосъёмников. Катушка подвешена к перекладине с помощью токосъёмников (длина 145 мм).
3. Металлические стойки в основании прибора, на которых закреплена перекладина (250мм).
4. Планшет (основание) – служит для установки стойки прибора и подключения к клеммам. Размеры: 195х150х20.

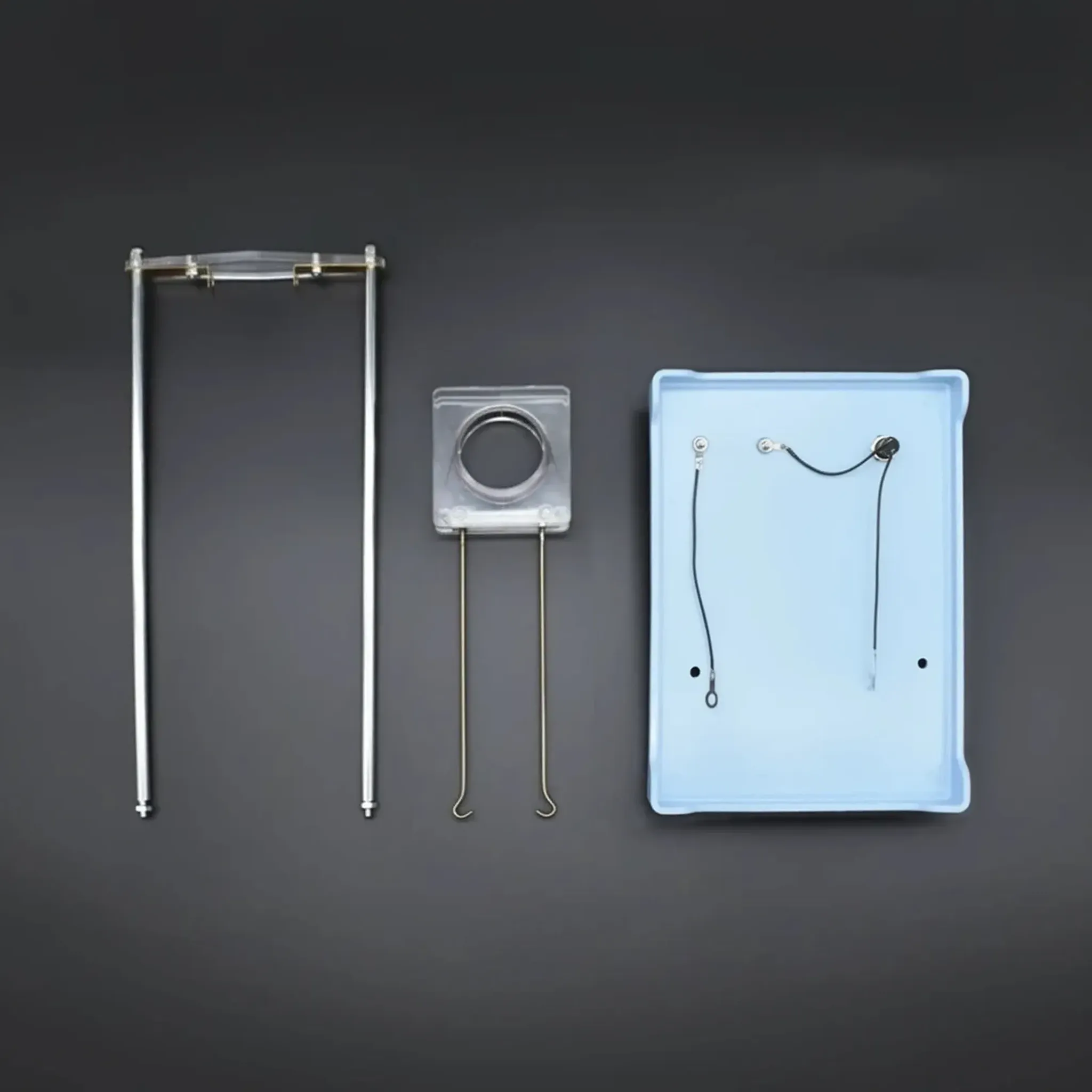

5. Клеммы для подключения к источнику тока — расположены на оборотной стороне планшета (основания).
6. Кнопка кратковременного замыкания цепи — позволяет запускать демонстрацию магнитного поля.
Принцип работы:
1. В нормальном положении токосъёмники и плоскость катушки расположены вертикально.
2. При нажатии кнопки замыкания цепи через витки катушки начинает протекать электрический ток.
3. Возникает магнитное поле, которое взаимодействует с магнитным полем дугообразного магнита (входит в комплект или используется отдельно).
4. Взаимодействие полей вызывает кратковременное отклонение токосъёмников и катушки от вертикальной плоскости.
5. Угол отклонения пропорционален силе тока, протекающего через катушку — чем больше ток, тем сильнее отклонение.
Особенности:
• наглядная демонстрация взаимодействия магнитных полей;
• прозрачный каркас позволяет наблюдать за движением катушки;
• простота использования — достаточно подключить к источнику тока и нажать кнопку;
• компактность и безопасность конструкции.
Технические характеристики:
• Материал планшета: пластмасса.
• Материал катушки: медь.
• Материал перекладины: металл.
• Длина токосъёмников: 145 мм.
• Размеры изолированной перекладины (В×Н): около 125×26 мм.
• Вес прибора: 0,390 кг.
Поставляется в разобранном виде — требует простой сборки перед использованием. В комплекте идёт паспорт прибора с инструкцией.
Применение:
Идеально подходит для школьных и университетских занятий по физике, для объяснения тем:
• магнитное поле катушки;
• взаимодействие магнитных полей;
• зависимость силы магнитного поля от силы тока;
• основы электродинамики.
Этот прибор помогает сделать уроки физики более интерактивными и понятными для учащихся, наглядно демонстрируя абстрактные физические явления.
Комплектация:
1. Прибор в разборном виде – 1 шт.
2. Паспорт – 1 шт
