Описание
Универсальный тороидальный трансформатор — это высокоэффективное учебное пособие, предназначенное для демонстрации принципов электромагнитной индукции и изучения работы многообмоточных трансформаторных систем. Кольцевая (тороидальная) форма сердечника минимизирует рассеяние магнитного потока, что делает прибор идеальным для точных лабораторных экспериментов и наглядного изучения закона Фарадея.Прибор позволяет учащимся на практике исследовать коэффициенты трансформации, электромагнитную связь между обмотками и принципы работы повышающих или понижающих преобразователей. Цветовая дифференциация обмоток значительно упрощает процесс сборки электрических схем, исключая ошибки при идентификации входных и выходных секций.
Технические характеристики
Тип прибора: Трансформатор (катушка индуктивности) учебный.
Конструкция сердечника: Тороидальная (кольцевая).
Материал сердечника: Феррит с высокой магнитной проницаемостью.
Количество обмоток: 3 независимые секции.
Цветовая маркировка: Чёрная, красная (расположена справа), белая.
Тип выводов: Проводные (2 вывода на каждую обмотку — начало и конец).
Размеры сердечника (внешний диаметр): 28 мм.
Размеры сердечника (внутренний диаметр): 15 мм.
Особенности намотки: Витки уложены плотно, без промежутков по всей окружности тора.
Методическое назначение и области применения
- Изучение электромагнетизма: Наглядная демонстрация возникновения ЭДС (электродвижущей силы) во вторичных обмотках при подаче переменного напряжения.
- Экспериментальная физика: Исследование зависимости коэффициента трансформации от соотношения количества витков.
- Лабораторные практикумы: Проведение работ по измерению КПД трансформатора и изучению свойств ферромагнитных сердечников.
- Техническое творчество: Использование в качестве базового элемента при конструировании блоков питания и систем автоматики в инженерных классах.
Комплектность
- Трансформатор на тороидальном сердечнике — 1 шт.
- Паспорт изделия и методические рекомендации — 1 шт.
- Индивидуальная упаковка — 1 шт.

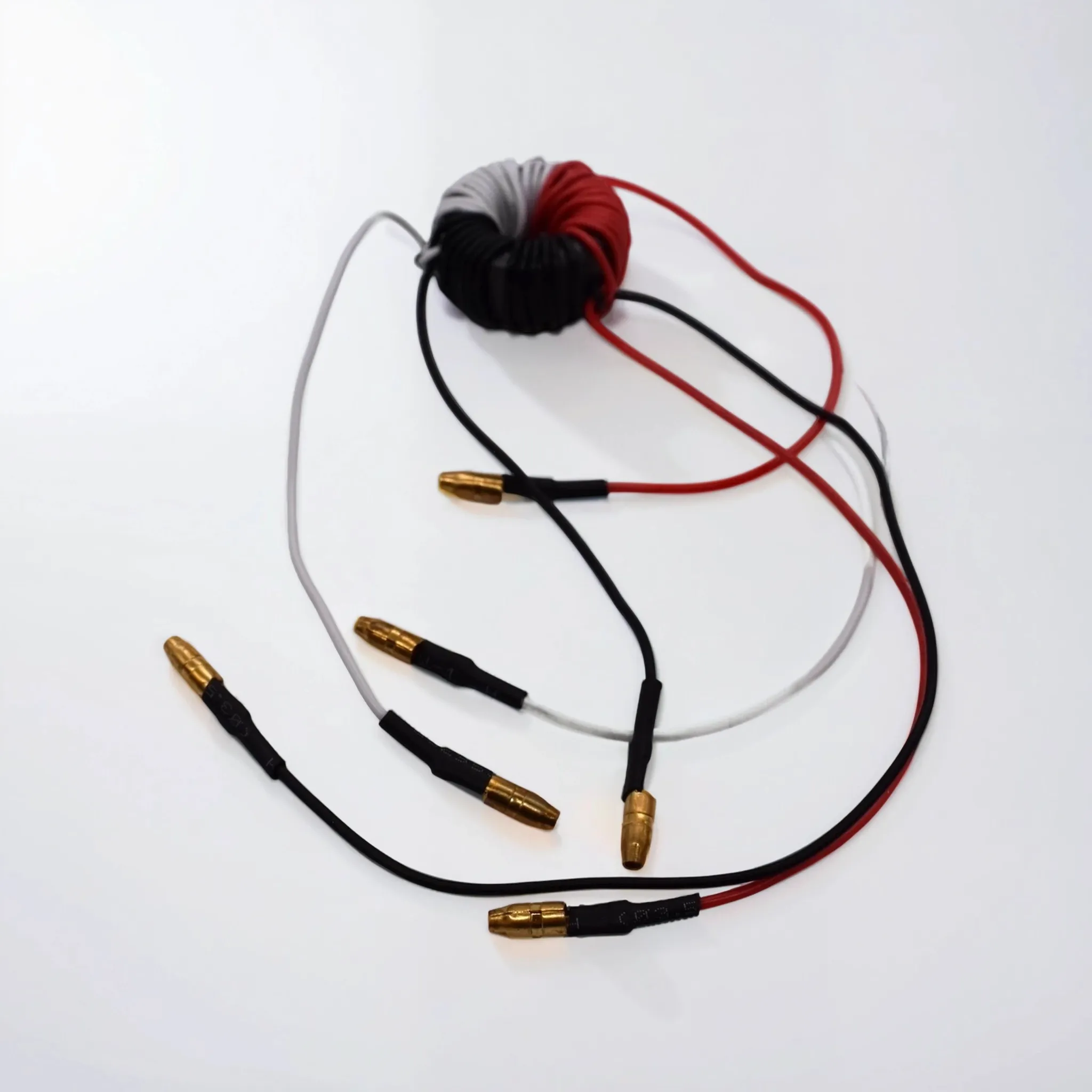

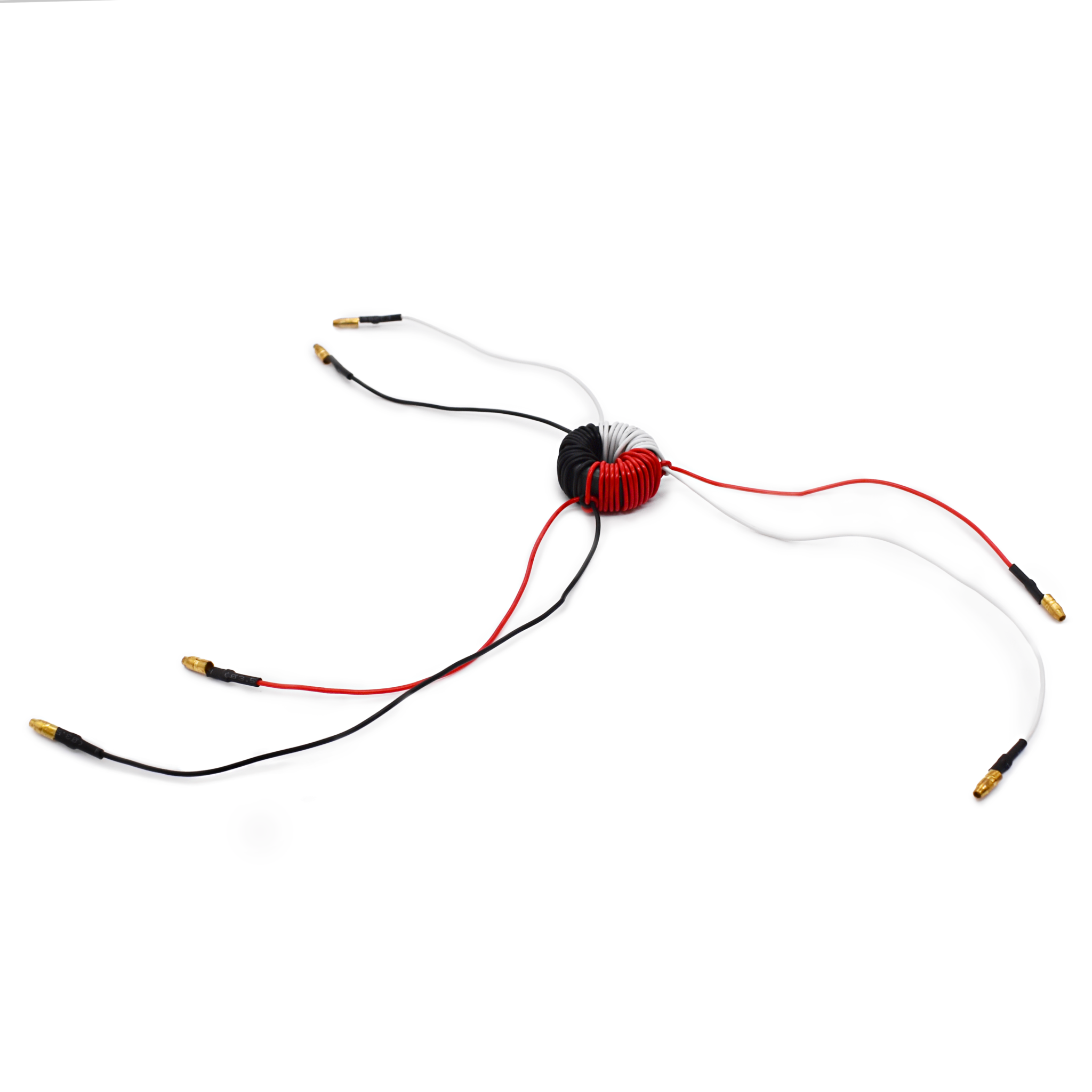

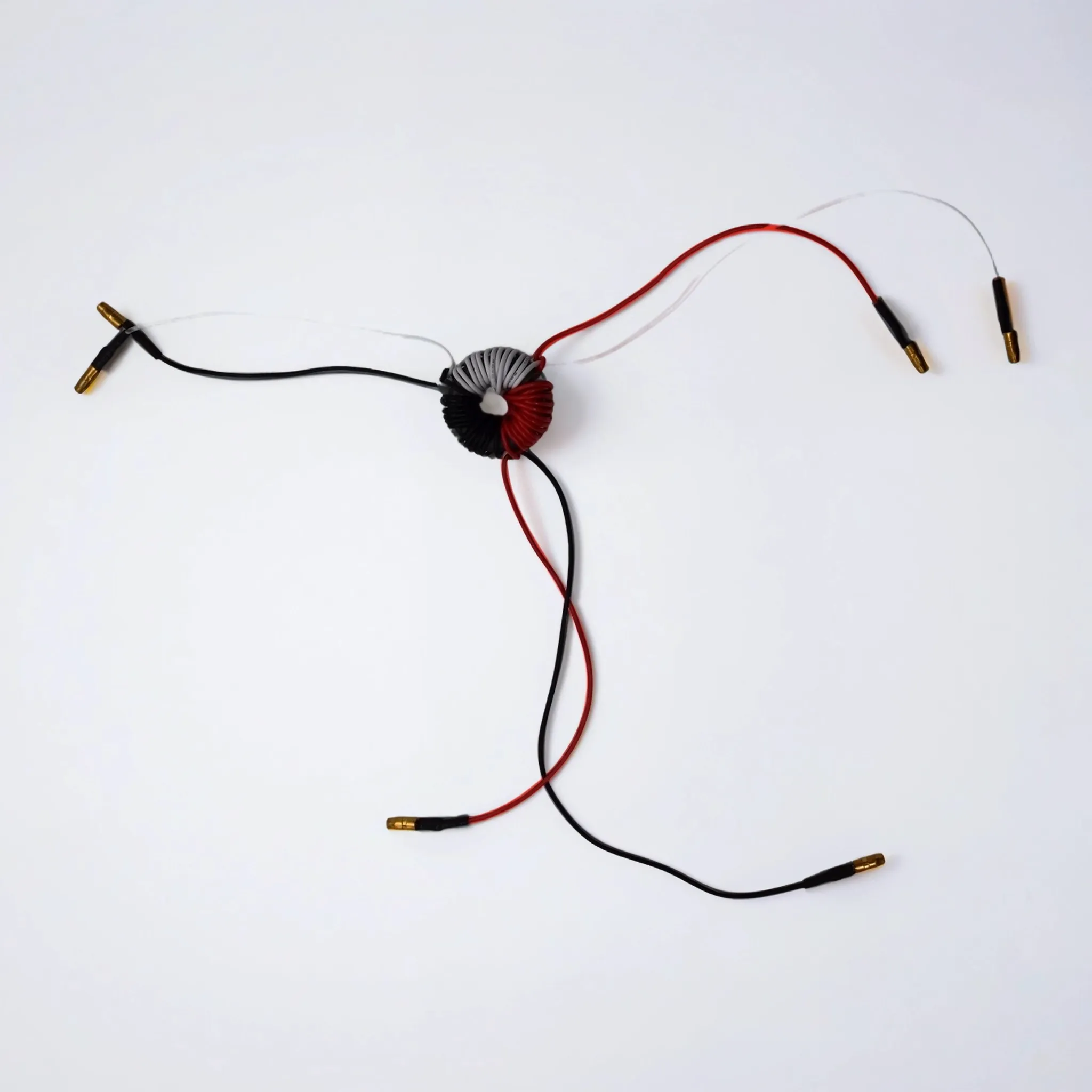

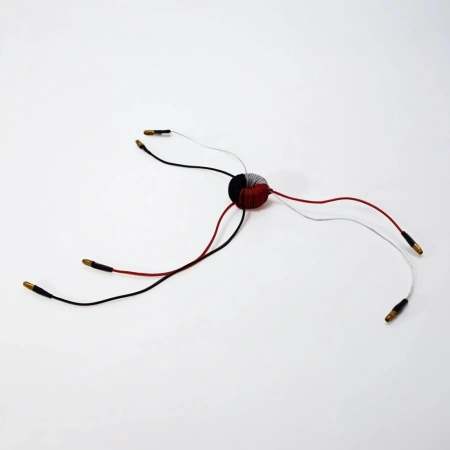

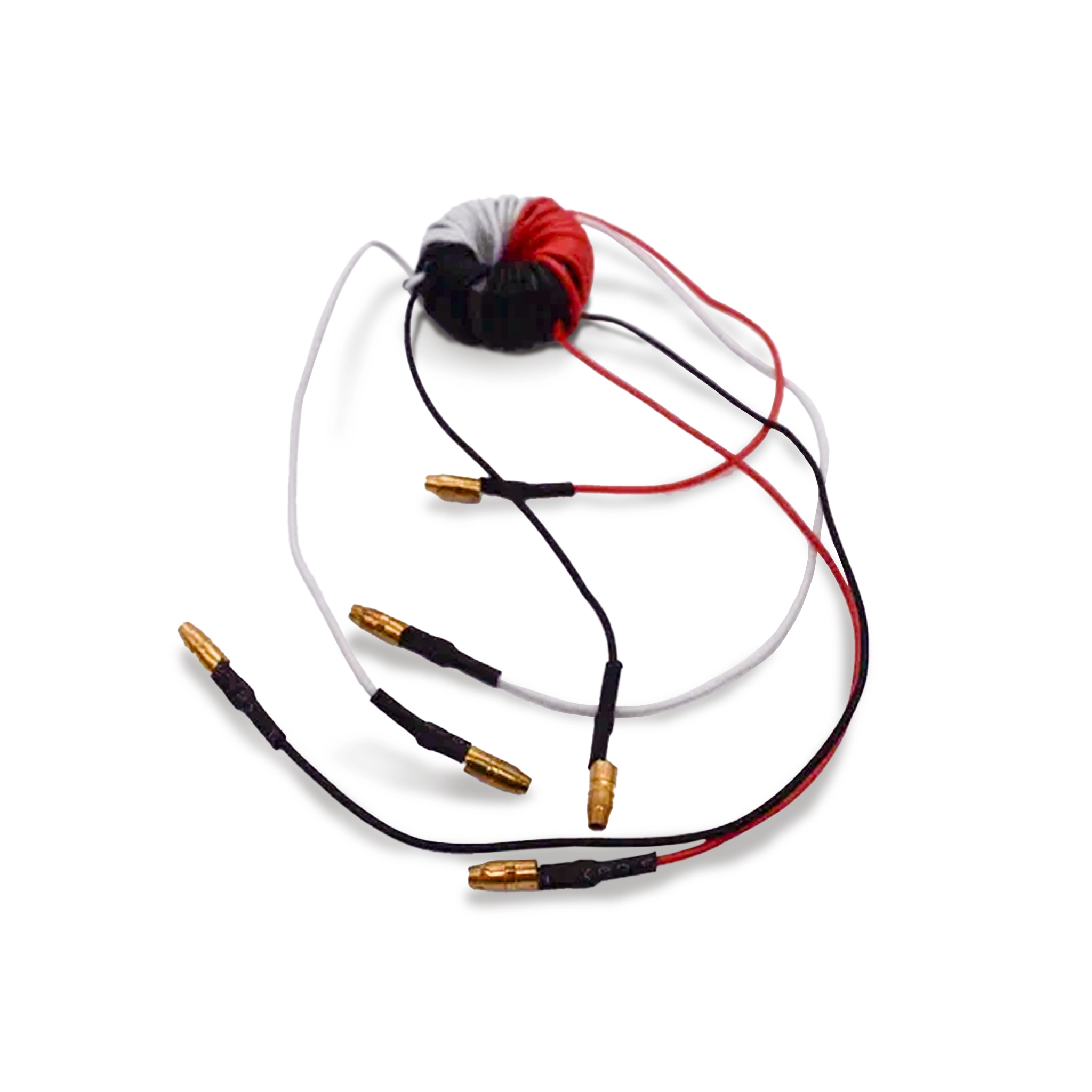

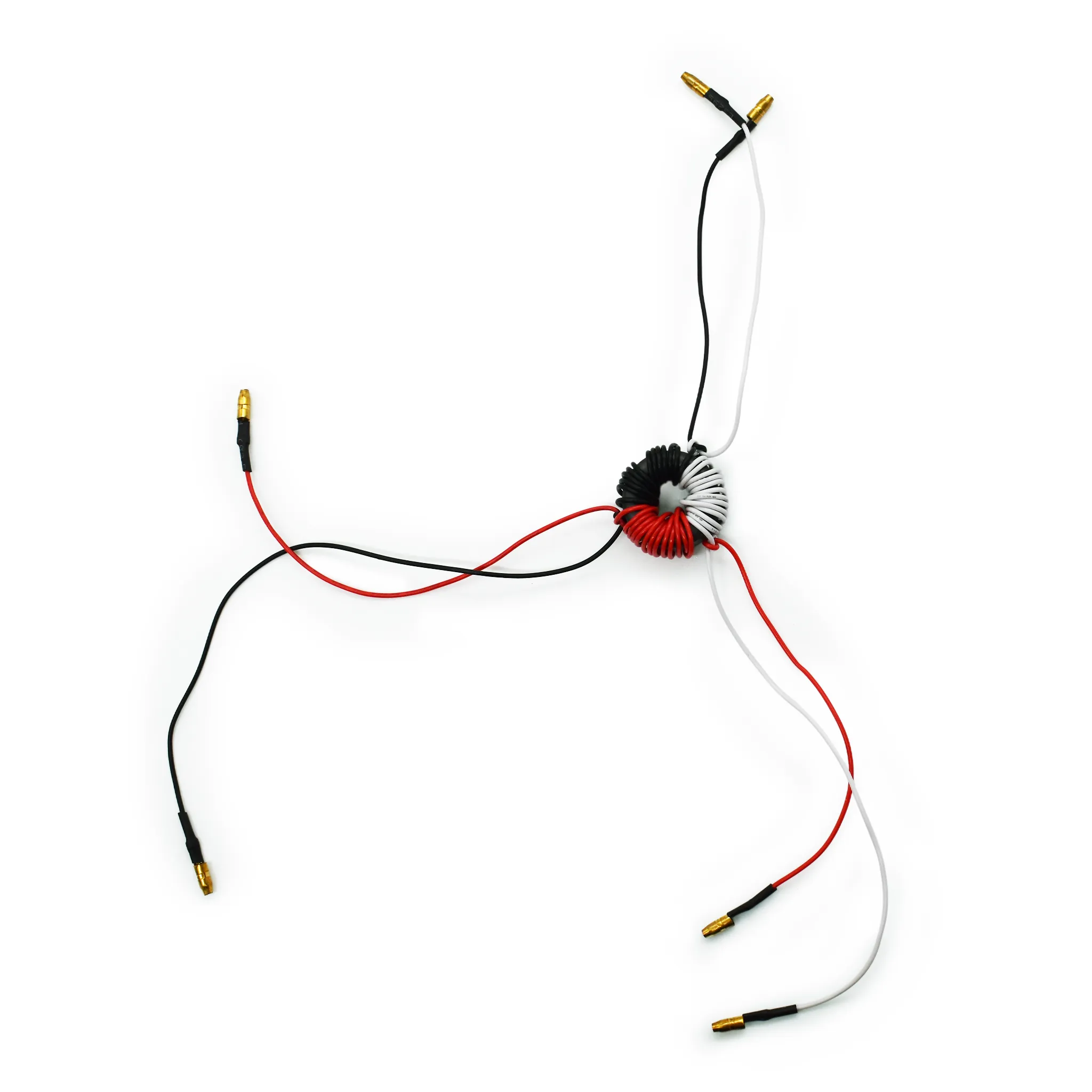

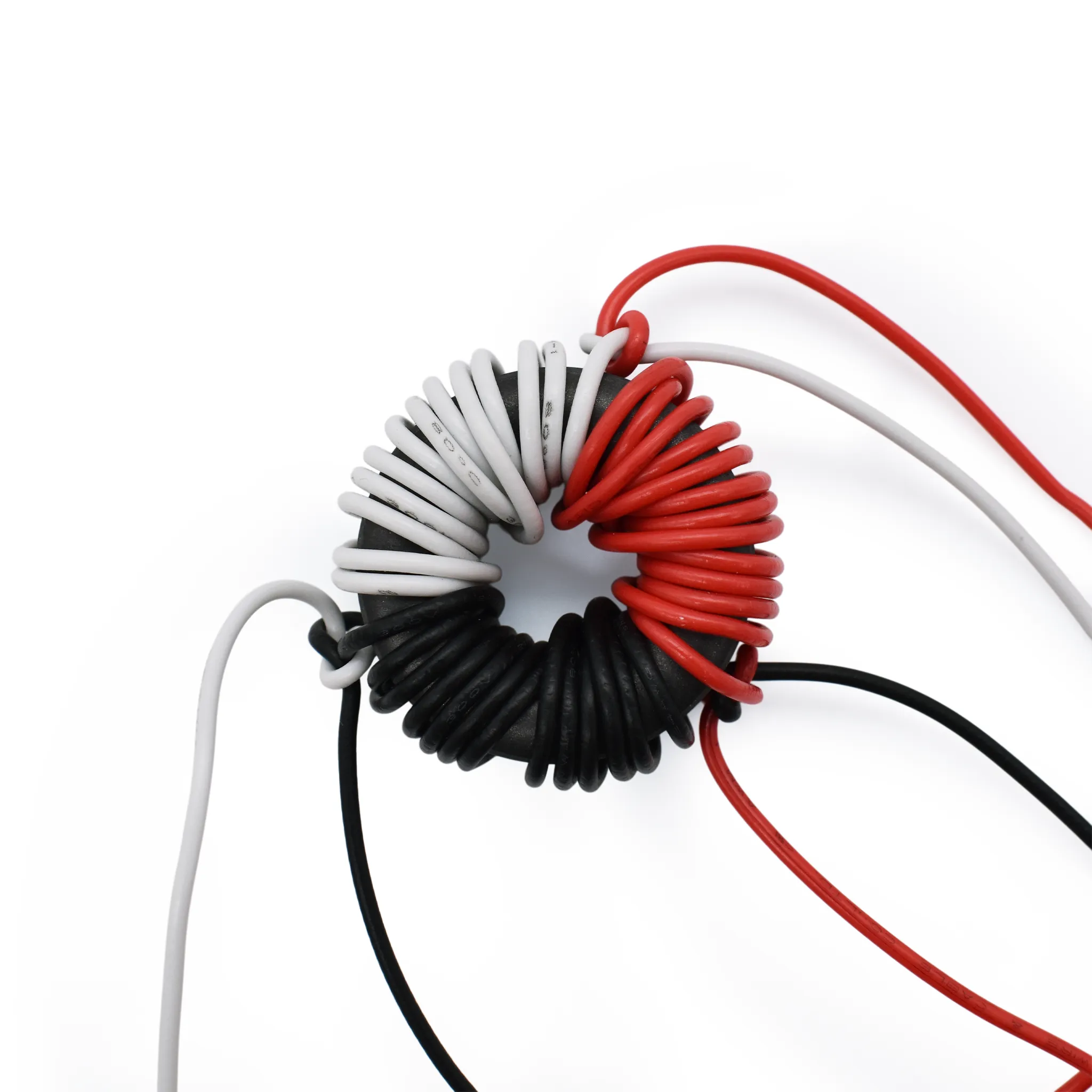

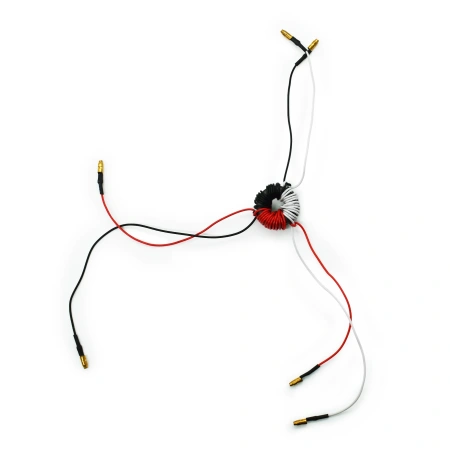

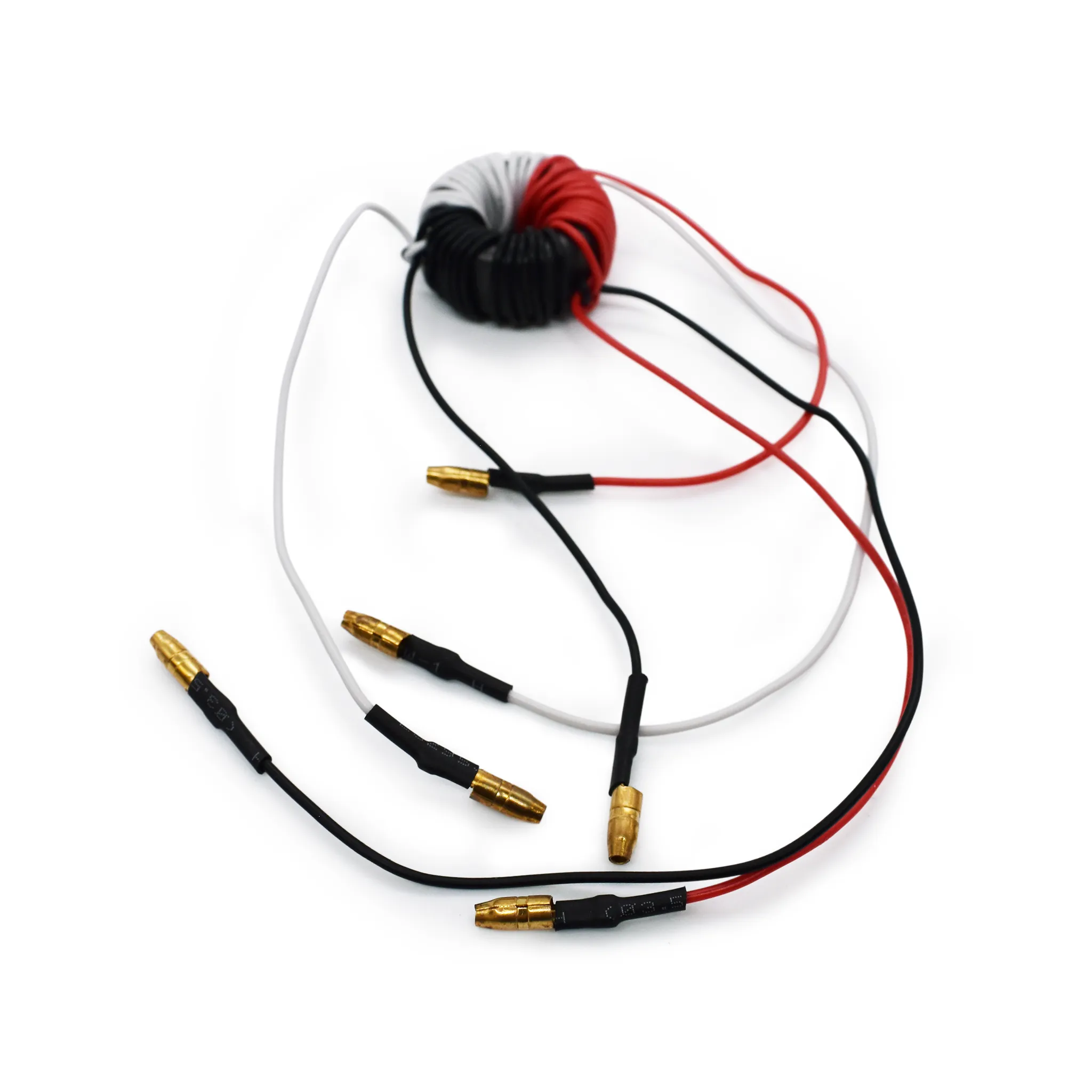

Трёхобмоточный трансформатор (катушка индуктивности) на тороидальном сердечнике. Вот его подробное описание:
Конструкция:
* Сердечник (диаметр внешний 28 мм, внутренний 15мм) — тороидальный (кольцевой), ферритовый.
* Обмотки — три отдельных секции, выполненные из проводов разного цвета:

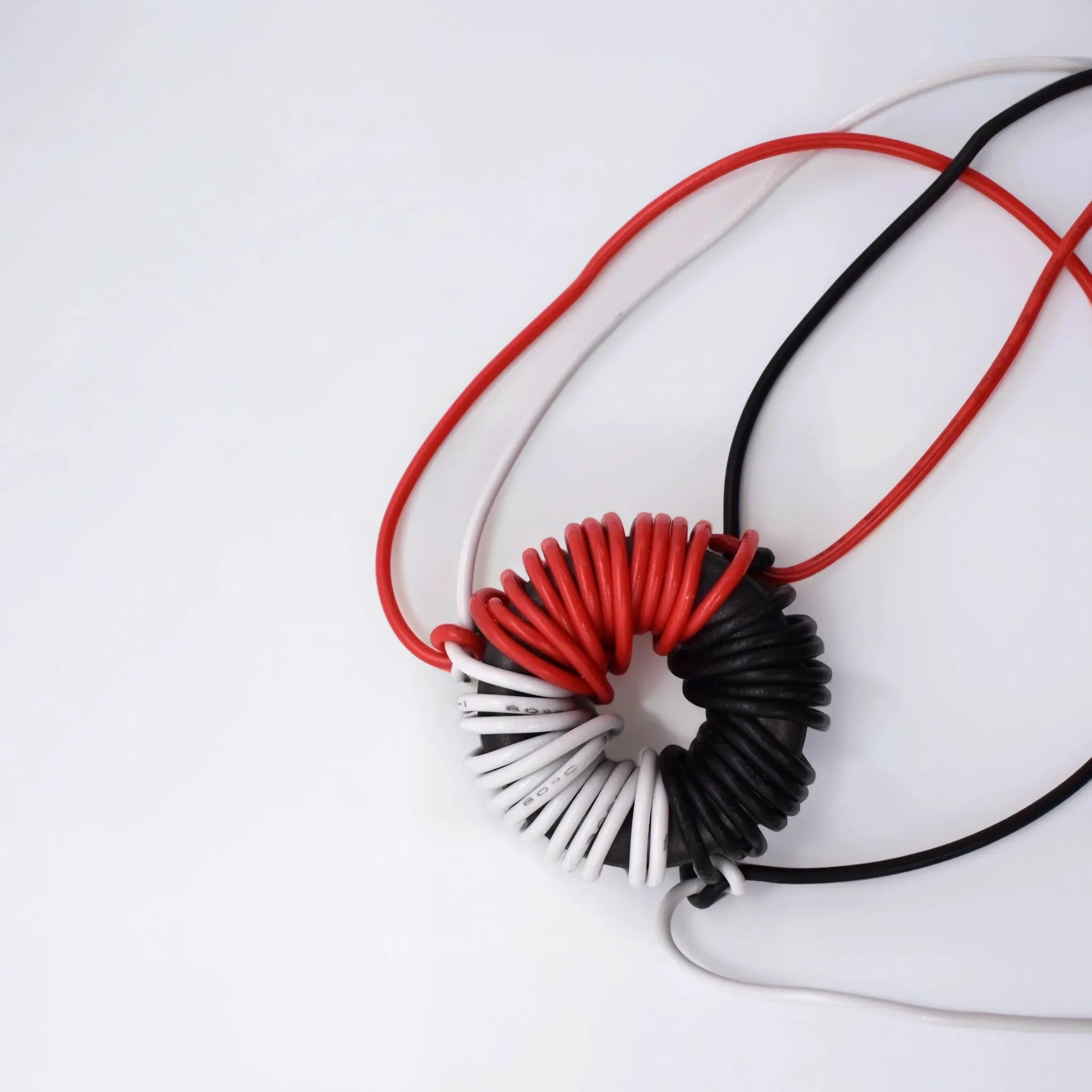

чёрная обмотка, красная обмотка (справа), белая обмотка. Витки плотно уложены по окружности тора, без видимых промежутков. Это обеспечивает равномерное распределение магнитного поля.

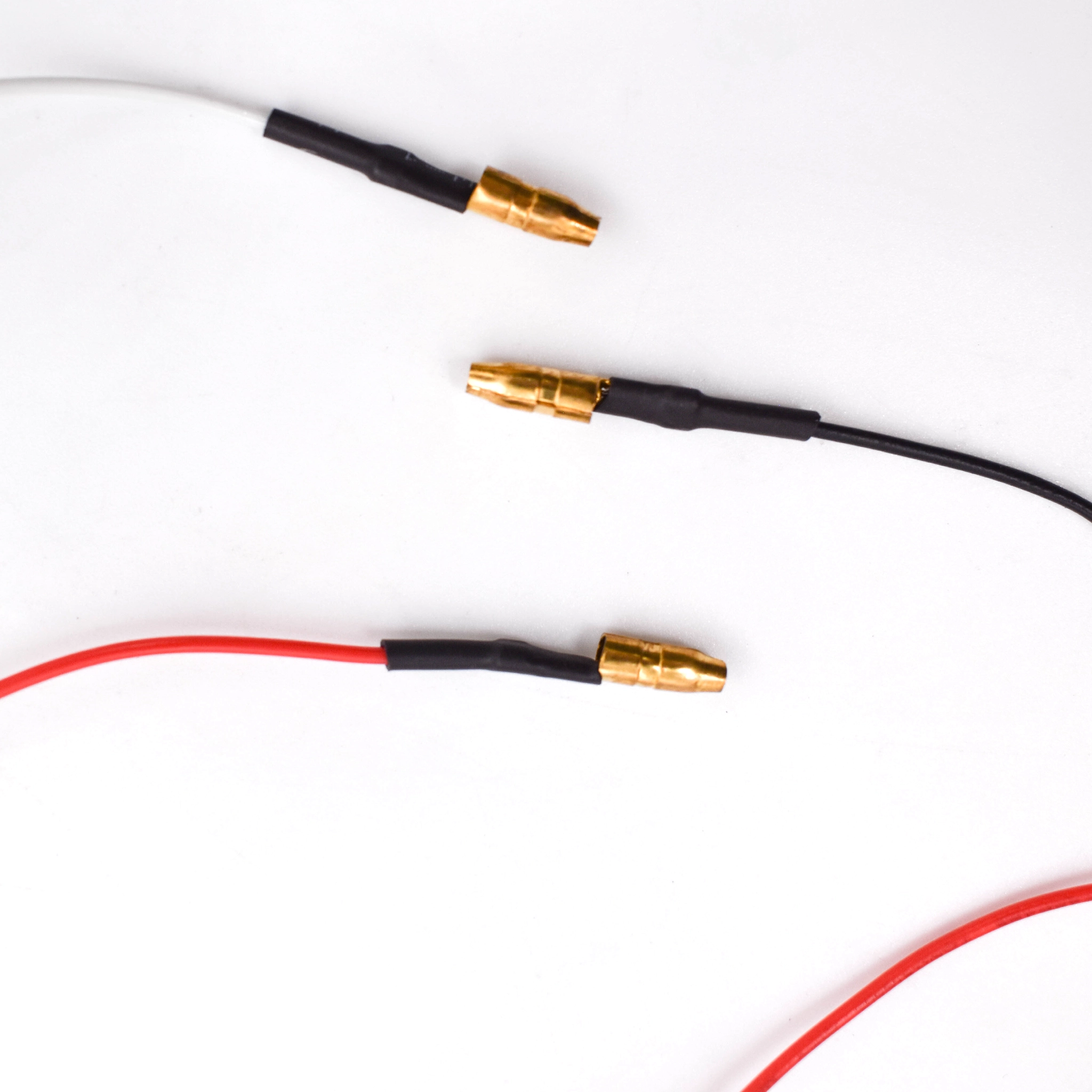

От каждой обмотки отходят по два провода (начало и конец). Разделение обмоток по цвету упрощает идентификацию при подключении.
Принцип работы:
- при подаче переменного напряжения на чёрную обмотку создаётся переменный магнитный поток в сердечнике;
- этот поток индуцирует ЭДС во вторичных обмотках (красной и белой), трансформируя напряжение;
- соотношения витков в обмотках определяют коэффициенты трансформации (например, понижение/повышение напряжения).
