Описание
Лабораторно-демонстрационный комплект разработан для комплексного технического оснащения школьных кабинетов физики, естественно-научных лабораторий, колледжей и профильных кафедр ВУЗов. Комплект предназначен для наглядной иллюстрации и проведения лабораторных работ по разделу «Квантовая физика». Оборудование позволяет экспериментально изучать законы внешнего фотоэффекта, снимать вольтамперные характеристики (ВАХ) вакуумного фотоэлемента, исследовать зависимость фототока насыщения от интенсивности светового потока и задерживающего напряжения, а также вычислять красную границу фотоэффекта и фундаментальную постоянную Планка (h)Технические характеристики
Тип учебного оборудования: лабораторный и демонстрационный измерительный комплекс по квантовой физике.
Конструкция планшета: стационарная магнитная панель с нанесенной принципиальной схемой и линейной шкалой расстояний (диапазон 40–120 мм).
Габаритные размеры планшета (ДхШхВ): 285x160x10 мм.
Параметры источника питания:
Габариты корпуса (ДхШхВ): 145x90x60 мм.
Элементы управления: плавная регулировка напряжения, переключатели режимов, светодиодный индикатор перегрузки.
Длина сетевого кабеля: 1350 мм.
Оптический модуль: осветитель с малогабаритной лампой на рельсовом креплении.
Набор интерференционных/цветных светофильтров: 4 цвета (красный, желтый, зеленый, синий) в защитной кассете (габариты 55x55x5 мм).
Измерительный модуль: 2 цифровых мультиметра (один в режиме вольтметра, второй — микроамперметра).
Система коммутации: комплект гибких соединительных проводов с изолированными безопасными штекерами.
Габаритные размеры упаковки (ДхШхВ): 315x180x95 мм.
Общий вес комплекта в упаковке: 2,0 кг.
Особенности конструкции и функциональности
- Наглядная принципиальная схема и рельсовая навигация: графическая схема на лицевой стороне магнитного планшета и встроенная шкала расстояний (40–120 мм) позволяют точно фиксировать положение источника света относительно фотокатода и сопоставлять физический опыт с электрической цепью.
- Спектральный анализ и вычисление постоянной Планка: комплект накладных фильтров 4 монохроматических цветов обеспечивает смену длины волны падающего излучения, что дает возможность экспериментально построить график зависимости задерживающего потенциала от частоты и рассчитать постоянную Планка.
- Высокая чувствительность измерений: использование двух высокоточных цифровых мультиметров позволяет фиксировать малые величины фототока в микроамперном диапазоне без потерь точности.
- Безопасность и защищенность: встроенный индикатор перегрузки на источнике питания предотвращает повреждение электронных компонентов, а провода с изолированными штекерами исключают риск случайного короткого замыкания.

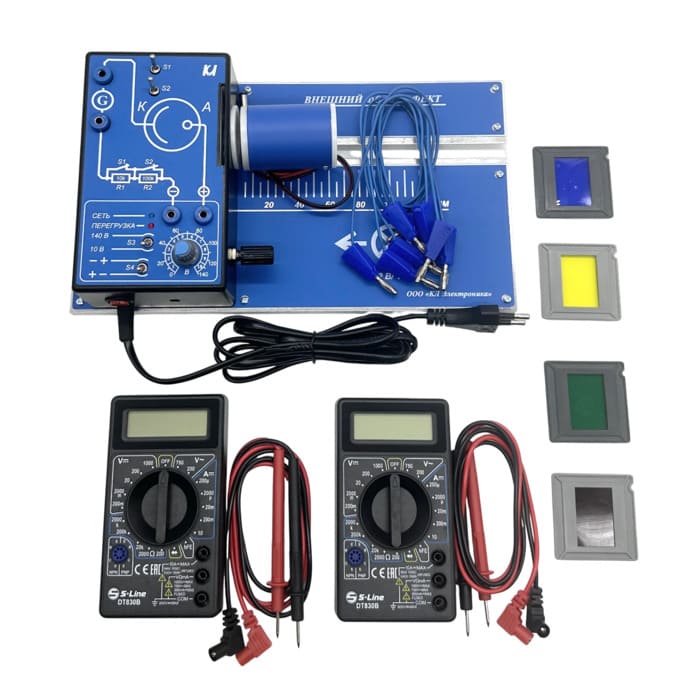

Комплектность
- Стационарный магнитный планшет со встроенным источником питания — 1 шт.
- Осветитель с малогабаритной лампой на рельсовой подставке — 1 шт.
- Набор светофильтров (красный, желтый, зеленый, синий) в кассете — 1 комплект
- Цифровой мультиметр — 2 шт.
- Комплект соединительных проводов с безопасными штекерами — 1 комплект
- Методические рекомендации по проведению экспериментов — 1 шт.
- Паспорт — 1 шт.
Лабораторно-демонстрационный комплект «Внешний фотоэффект» служит для экспериментального изучения явления внешнего фотоэффекта в рамках курса общей физики. С его помощью демонстрируют существование фотоэффекта, снимают вольтамперные характеристики фотоэлемента, определяют красную границу фотоэффекта и постоянную Планка, исследуют зависимость тока насыщения от интенсивности света и задерживающей разности потенциалов. Комплект применяется в общеобразовательных школах, колледжах и вузах при проведении лабораторных работ и демонстрационных опытов по квантовой физике.
Конструкция
1. Стационарный магнитный планшет с источником питания с нанесённой принципиальной схемой и шкалой расстояний (40–120 мм). На лицевой панели источника питания размещены клеммы, переключатели режимов, регулятор напряжения, индикатор перегрузки. Планшет оснащен рельсовой системой для крепления лампы.
2. Источник света — осветитель с встроенной малогабаритной лампой. Позволяет варьировать освещённость фотокатода за счёт изменения расстояния. Имеет подставку под рельсовую систему.
3. Набор светофильтров (красный, жёлтый, зелёный, синий) в отдельной кассете. Размеры (ДхШхВ): 55х55х5 мм.
4. Измерительный модуль реализован на базе двух цифровых мультиметров: один используется как вольтметр, второй — как микроамперметр (в режиме измерения малых токов).
5. Коммутация цепей осуществляется с помощью комплекта соединительных проводов с безопасными штекерами.
Габаритные размеры и вес
1. Габариты магнитного планшета (ДхШхВ): 285х160х10 мм.
2. Габариты источника питания (ДхШхВ): 145х90х60 мм. Длина сетевого кабеля: 1350 мм.
3. Размеры упаковки (ДхШхВ): 315х180х95 мм.
4. Вес комплекта в упаковке: 2 кг.
Комплектность
1. Магнитный планшет — 1 шт.
2. Осветитель с встроенной малогабаритной лампой — 1 шт.
3. Набор светофильтров (красный, жёлтый, зелёный, синий) — 1 шт.
4. Цифровой мультиметр — 2 шт.
5. Комплект соединительных проводов — 1 шт.
6. Методические рекомендации — 1 шт.
7. Паспорт — 1 шт.
